立式蓝色储水罐体结构设计

　　该立式储水罐体主要面向中小型给排水系统、循环冷却回路、工艺储水及建筑配套供水场景，可作为系统中的缓冲储液单元，平衡瞬时流量波动，降低水泵频繁启停带来的冲击。在实际工程布置中，这类罐体常安装在设备间、屋面或机房角落，因此建模时需要同时关注主体轮廓、接管位置与外部安装边界，避免后续与管线、支架或检修通道发生干涉。

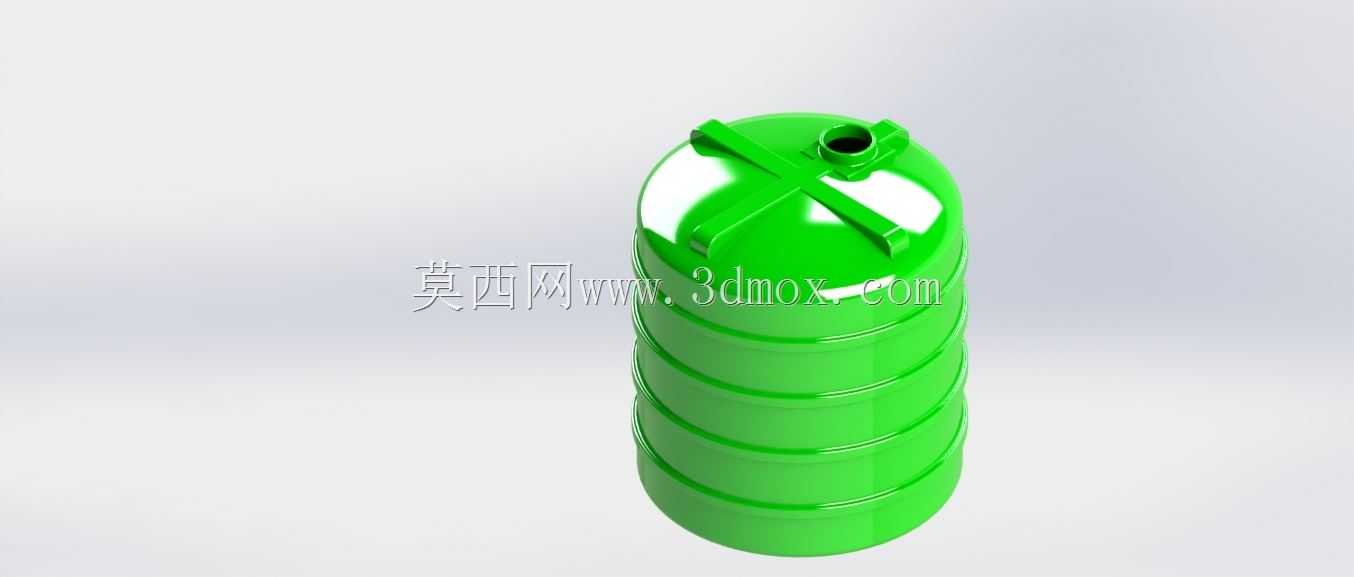

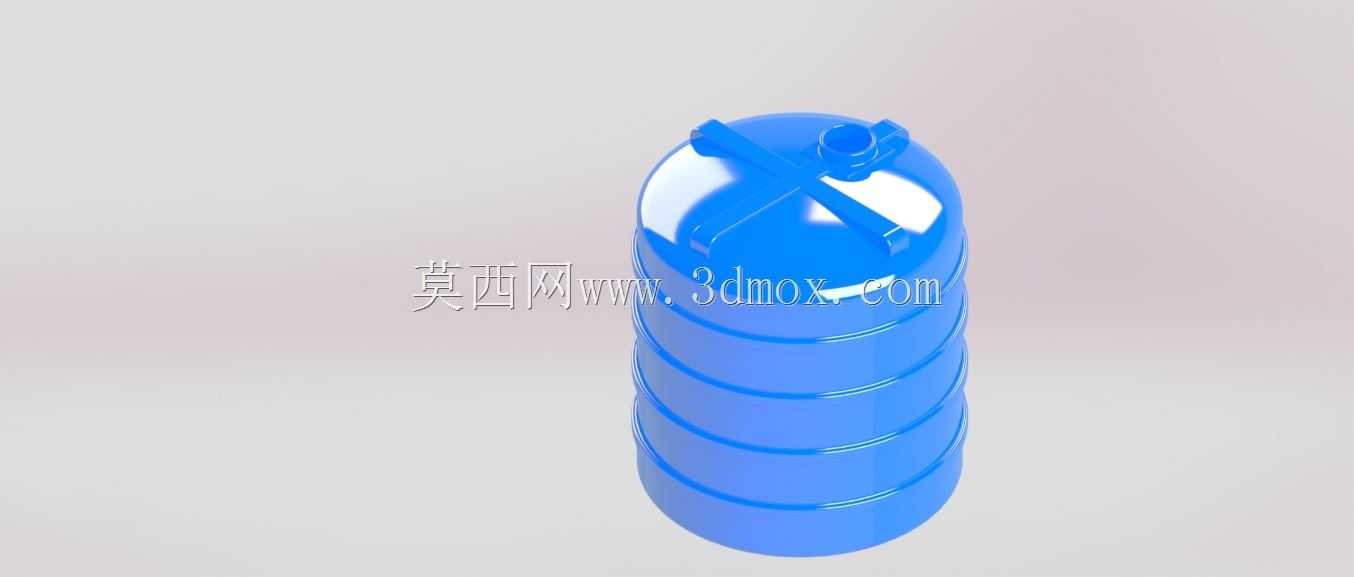

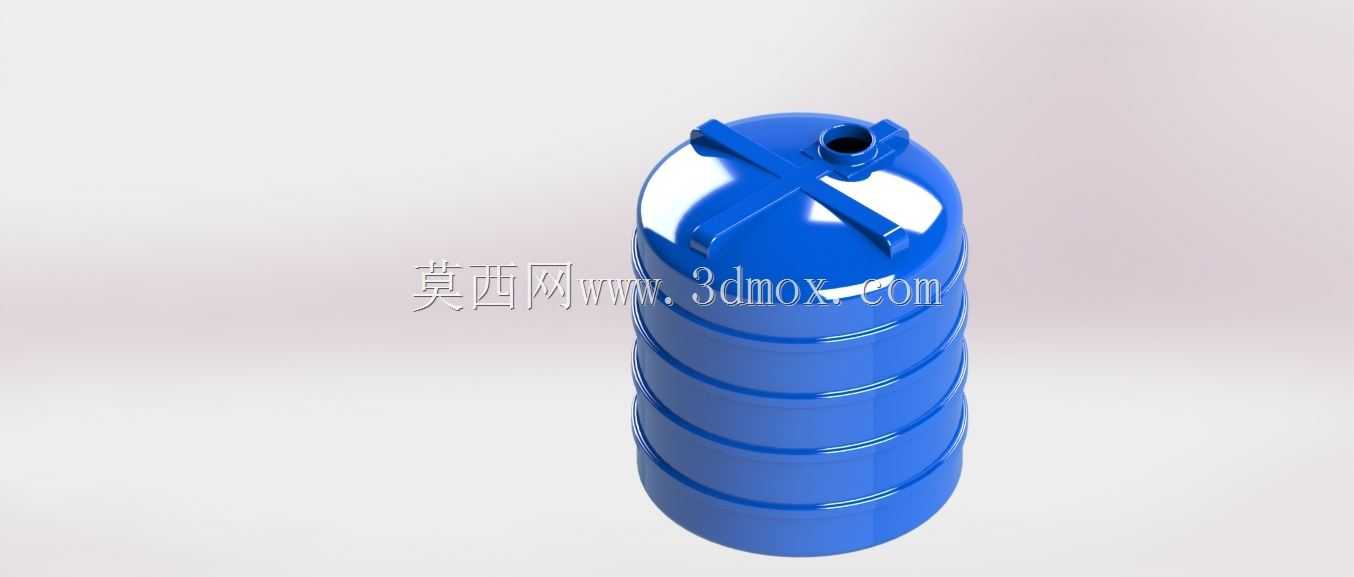

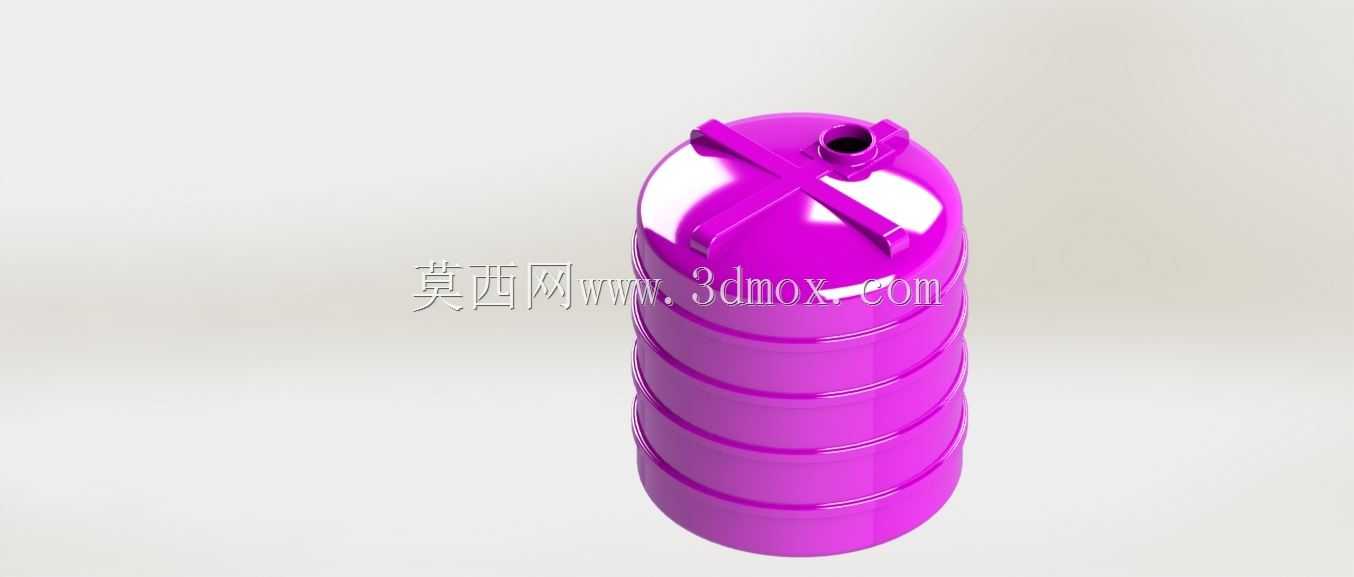

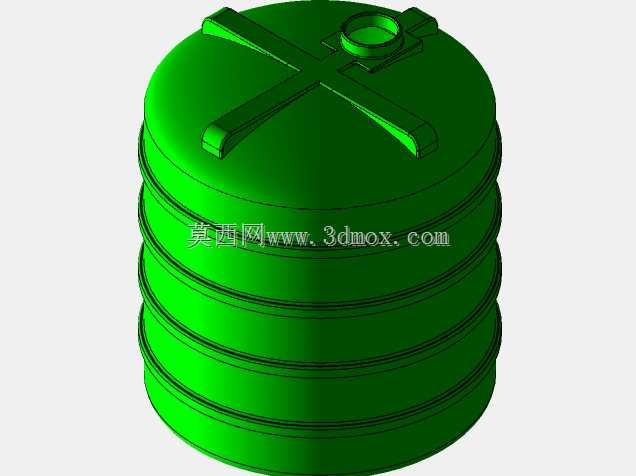

　　罐体采用直立圆筒结构，上部为椭圆形封头，能够在承压工况下降低应力集中，相比平顶结构更有利于受力均匀。筒身外侧设置多道环形加强筋，既提升薄壁筒体的刚性，也能在充液状态下抑制局部变形。顶部布置十字形加强结构，并预留接口，用于排气、溢流、液位检测或管路接入；接口位置偏离中心，方便在有限空间内完成阀门和管件装配。

　　从设计思路看，模型重点表达了罐体的比例关系、封头过渡、加强筋分布和顶部接口形态。筒身直径与高度的配比兼顾占地面积与有效储水量，适合空间受限但需要一定缓冲容积的场合。环形筋沿筒体轴向均匀分布，间距结合筒体壁厚与充液载荷确定，使整体在自重、液压及轻微外压条件下保持形态稳定。顶部封头与筒身顺滑连接，既减少成型与焊接难度，也避免积液死角。

　　在安装边界方面，底部需要配套混凝土基础或钢结构支座，建模时应预留支腿、地脚螺栓或裙座连接空间；罐体周围应留出检修面，尤其顶部接口附近要保证阀门操作和仪表维护距离。接管方向需结合系统管线综合确定，进水管、出水管、溢流管和排污管应避免交叉，液位计或压力检测元件的安装位置应便于读数。若用于闭式循环系统，还需核对顶部排气接口与系统定压装置的匹配关系。

　　该三维结构可直接用于方案布置、干涉检查和安装空间校核，也能为后续工程图绘制、支座设计和管路连接提供清晰的几何依据。
