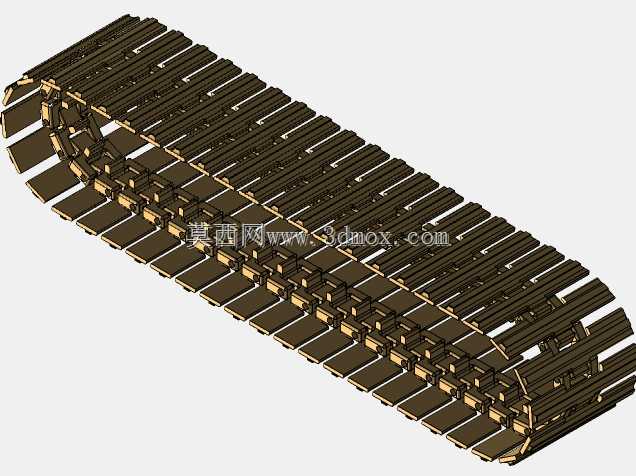

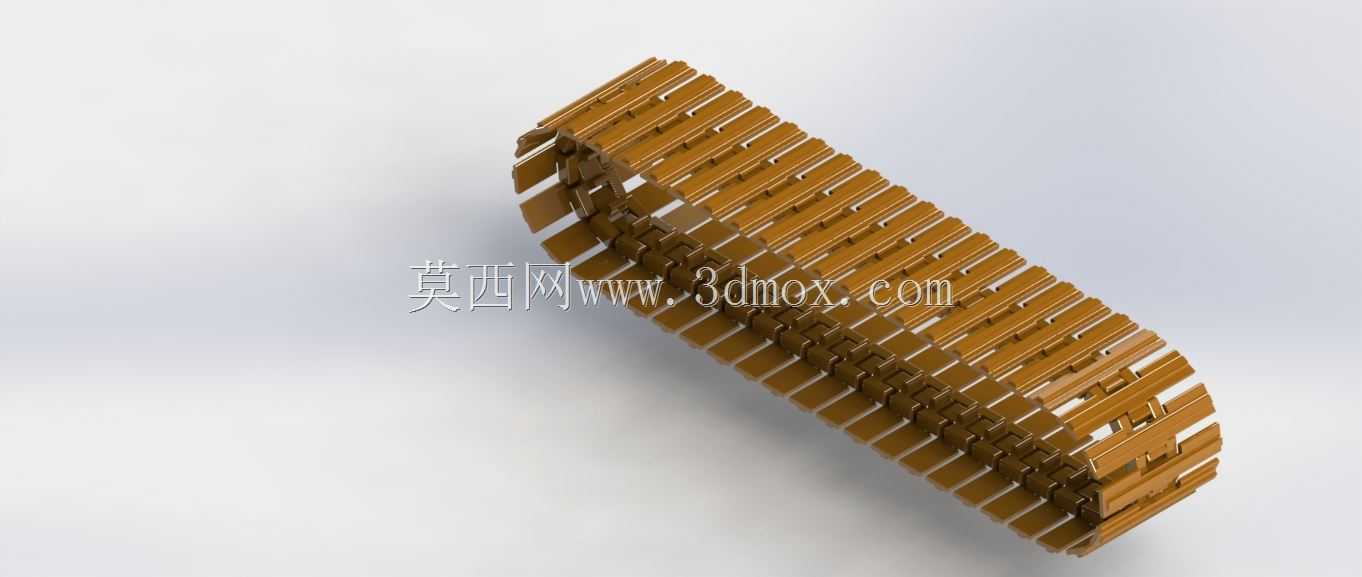

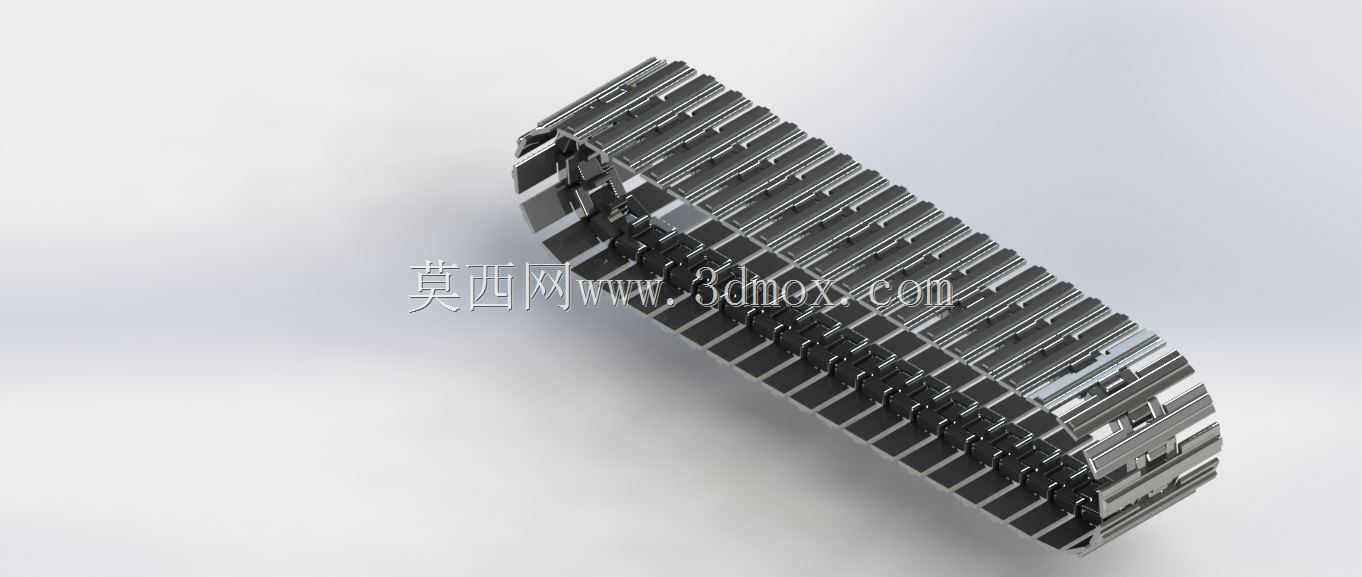

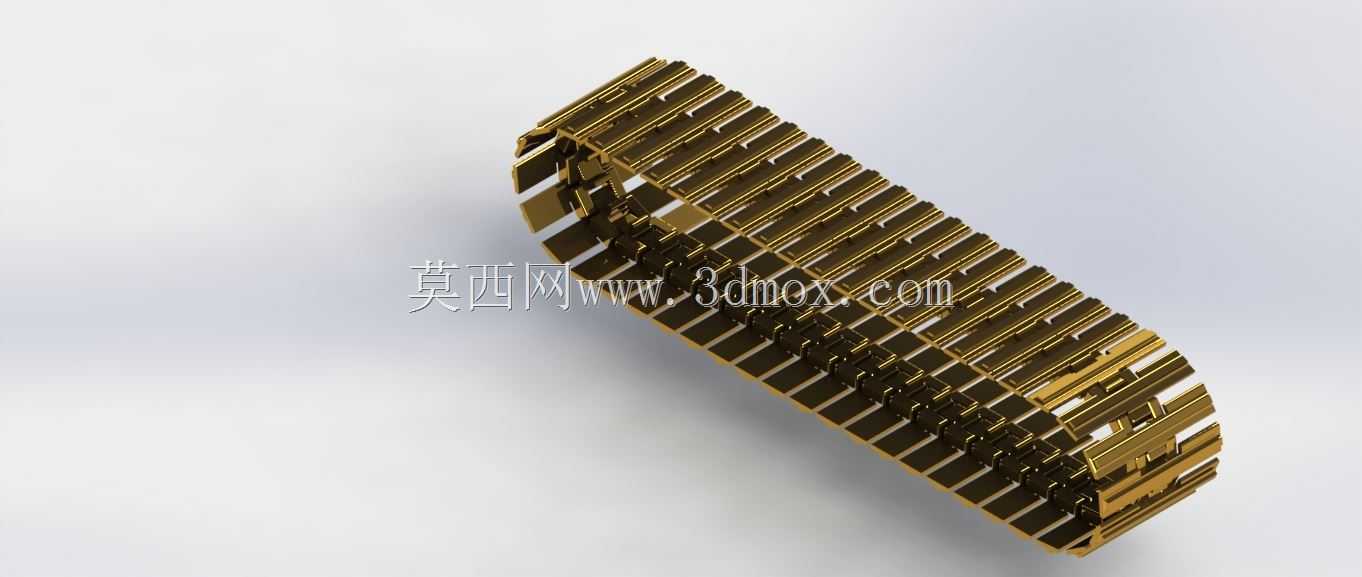

工程履带用金属坦克链传动结构设计

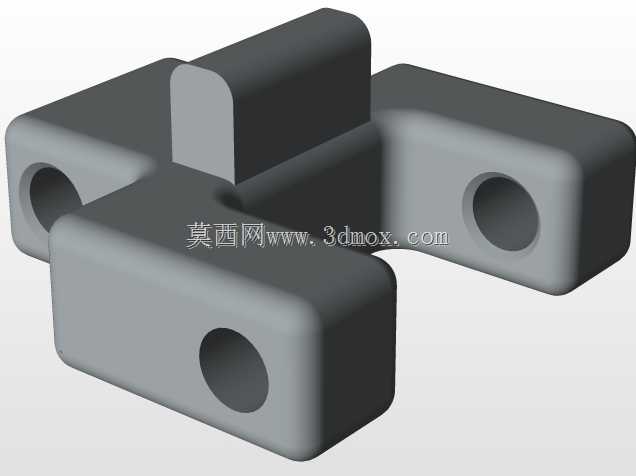

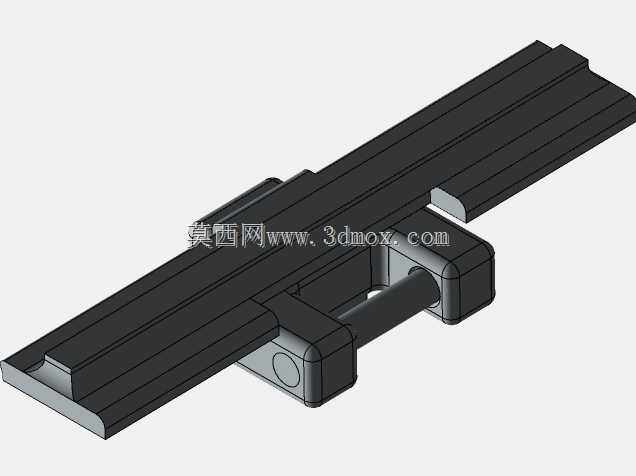

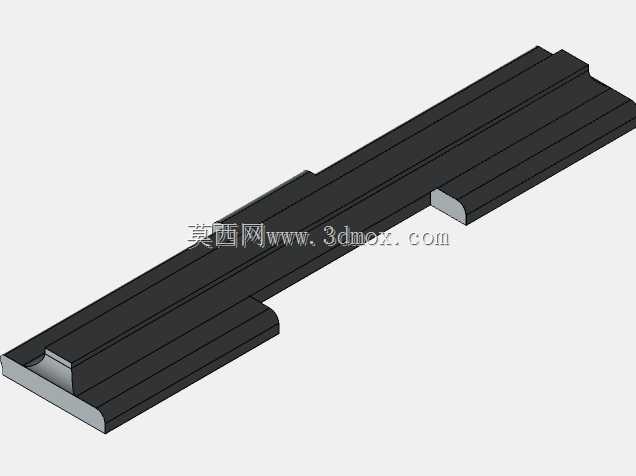

　　这类履带链结构最早在重型行走设备上得到规模化应用，区别于普通输送链条，其核心承载逻辑是通过多节铰接链节的连续啮合，将驱动轮的旋转扭矩转化为整机的行走牵引力，同时分散整机重量到接地的每一块链板上，大幅降低接地比压，让设备能在泥泞、松软、碎石遍布的非铺装路面稳定通行，不会出现轮式设备常见的打滑、陷车问题。从结构设计逻辑来看，单节链节分为啮合段与接地段两部分，啮合段的内孔与销轴做间隙配合，保证每节链节能绕销轴灵活转动，适配驱动轮、导向轮的圆周曲率，避免转弯或者过起伏路面时出现卡滞；接地段的板体做了加宽处理，表面带凸起的防滑筋，在硬质路面上能提供足够的抓地力，在软质路面上又能通过增大接触面积减少下陷量。做三维建模的时候，

　　首先要确认的是驱动轮的节距参数，链节节距必须和驱动轮齿距完全匹配，否则运行时会出现跳齿、异响，甚至会因为局部应力过大掰断销轴；其次要核算单节链节的铰接间隙，间隙过小会导致履带张紧后转动阻力陡增，增大行走系统的功率损耗，间隙过大则会让履带在高速行走时出现横向窜动，加速导向轮和驱动轮的偏磨。安装边界上，整条履带闭合后的总长度要匹配行走架的导向轮张紧行程，预留出2到3个链节的调节余量，方便后期磨损后张紧调整，避免履带过松出现脱轨问题；链板的厚度要根据整机重量核算，每平米接地压力控制在对应作业场景的允许范围内，比如林业作业设备的接地比压要控制在30kPa以内，工程挖掘类设备可以适当提高到50kPa左右。日常选型时还要注意销轴的表面处理，

　　这类重载履带的销轴一般会做表面淬火处理，硬度达到HRC55以上，减少铰接位置的磨损量，延长整套履带的使用寿命；链板之间的铰接位置要预留润滑脂通道，方便定期注脂保养，避免干磨导致的销轴抱死。不同于橡胶履带，金属材质的坦克链耐冲击、耐尖锐物穿刺的能力更强，在矿山、林区、工程拆毁等作业场景下的使用寿命是橡胶履带的3到5倍，哪怕单节链节出现损坏，也可以单独拆卸更换，不需要整条履带报废，大幅降低后期的维护成本。建模过程中还要注意链节之间的干涉检查，当履带绕到导向轮最小曲率位置时，相邻两节链板的端部不能出现硬接触，要预留出足够的转动间隙，同时要保证履带板和行走架侧方的护板之间留有5到10mm的横向间隙，避免行走过程中履带蹭到机架产生额外阻力。
