槽轮式间歇传动机构结构设计

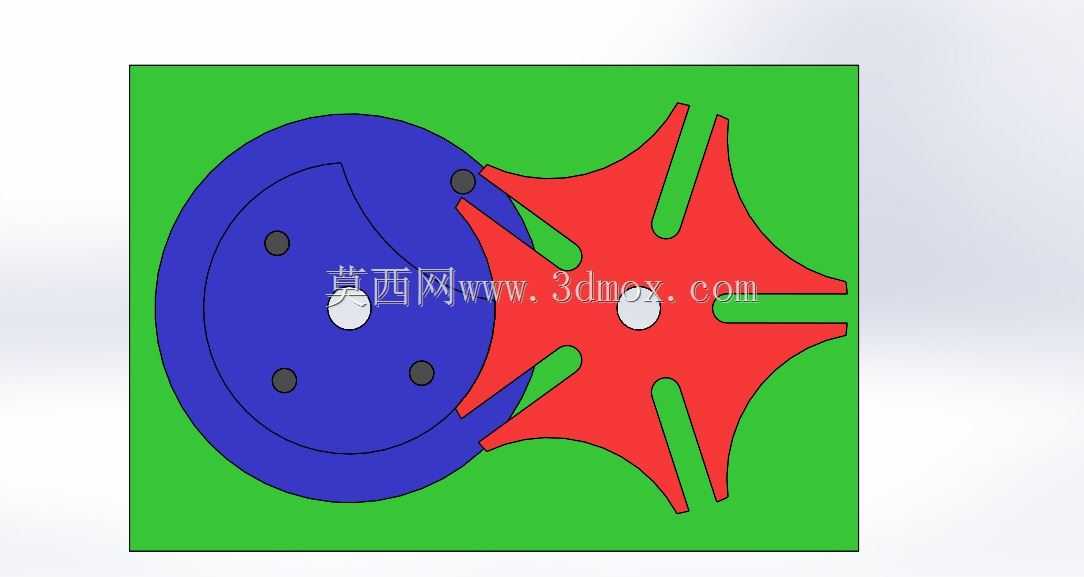

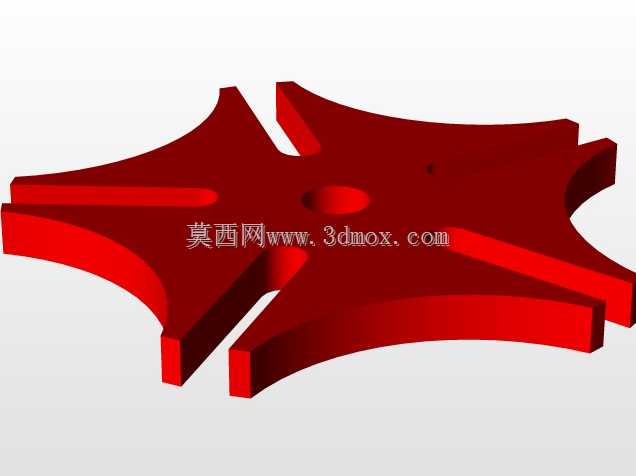

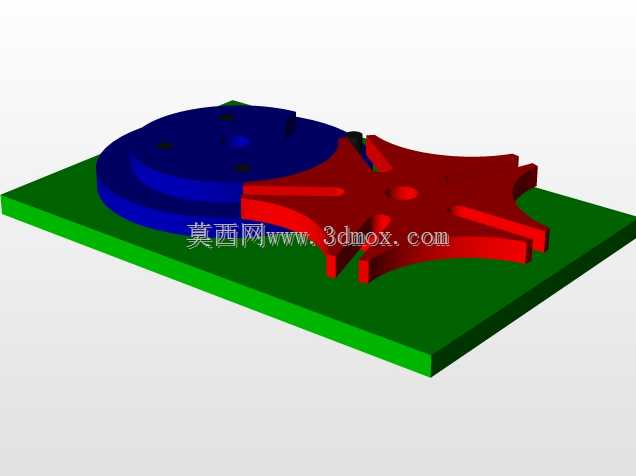

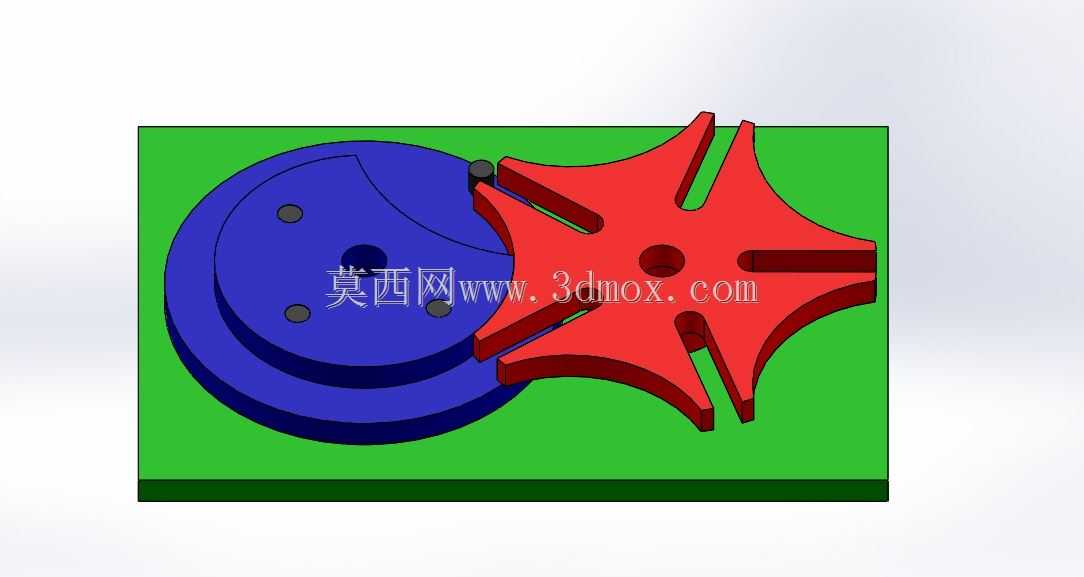

　　这套间歇传动结构常被用在各类需要步进送料、周期转位的自动化工位上，比如多工位转盘装配线、胶片卷片机构、自动机床的转塔刀架换位、包装线的间歇送料工位，核心作用是把主动件的连续匀速转动，转化为从动件的周期性间歇转动，在需要精准停位、分步动作的设备里，这类结构的可靠性远高于很多电控间歇方案，纯机械传动的停位精度不会受电控信号延迟、丢步的影响，在高速轻载的间歇动作场景里应用极广。从结构本身来看，主动侧是带圆柱锁止弧和拨销的转盘，从动侧是带径向槽的星型槽轮，当主动盘上的拨销未进入槽轮的径向槽时，槽轮的内凹锁止弧会被主动盘的外凸锁止弧卡住，此时槽轮完全静止，不会因为外力出现窜动；当拨销开始切入径向槽的瞬间，锁止弧刚好脱开，

　　槽轮被拨销带动开始转动，直到拨销从径向槽滑出，锁止弧再次贴合卡紧，槽轮立刻停止转动，完成一次固定角度的转位动作。设计这类结构的时候，首先要根据工位数量确定槽轮的槽数，常见的4槽、6槽结构对应每次90度、60度的转位角度，槽数越少转位时的冲击越大，高速工况下一般优先选槽数偏多的结构，同时要严格计算拨销的回转半径，保证拨销进出径向槽的时候，运动方向和槽的中心线相切，避免出现刚性卡滞或者额外的滑动摩擦，锁止弧的配合间隙要控制在合理范围，间隙过大会导致停位时槽轮有窜动间隙，间隙过小则会出现转动卡涩、磨损加剧的问题。安装边界上，主动轴和从动轴的中心距是核心安装尺寸，所有结构参数都是围绕固定中心距展开设计的，两轴必须保证严格平行，

　　否则会出现拨销和槽壁偏磨、锁止弧配合错位的问题，主动转盘的厚度和槽轮的厚度要保持一致，拨销的伸出长度要完全覆盖槽轮的厚度，保证传动时受力均匀，不会出现单侧受力偏载的情况。这类结构的优势在于结构简单、工作可靠，转位时间和静止时间的比例固定，不需要额外的定位锁紧机构就能实现精准停位，只要做好拨销和槽接触位置的润滑，就能实现很长的无故障运行周期，在很多成熟的自动化设备里，这类纯机械间歇结构的维护成本远低于伺服电机配合分割器的方案，尤其是在中低速、固定节拍的工位上，这类结构的性价比优势非常明显。设计建模的时候要重点验证运动干涉情况，尤其是拨销进出槽的临界位置，要确认锁止弧的脱开和接合时机完全匹配拨销的切入切出时机，避免出现运动干涉或者锁止失效的问题，同时要给拨销设计可更换的耐磨套，长期运行磨损后只需要更换耐磨套就能恢复精度，不需要整体更换槽轮或者主动盘，降低后期维护成本。
