法兰连接式手动截止阀结构设计

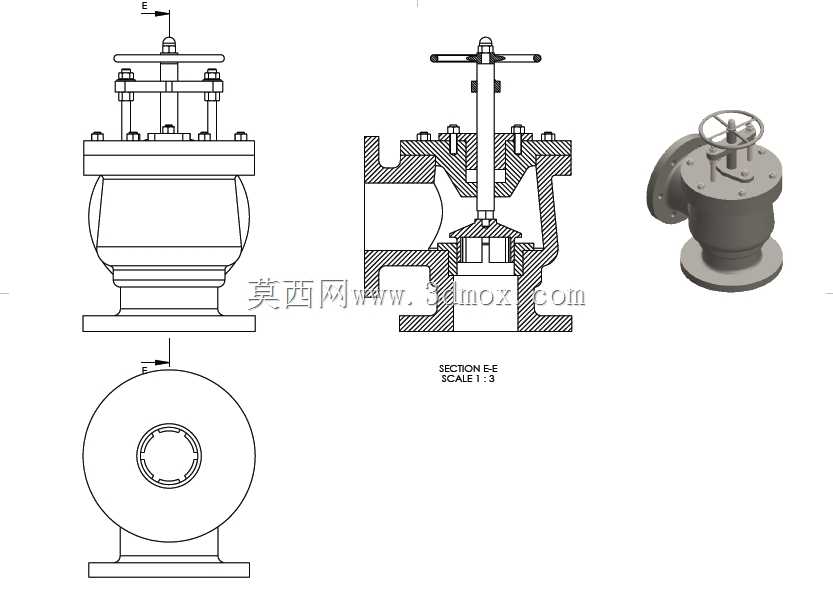

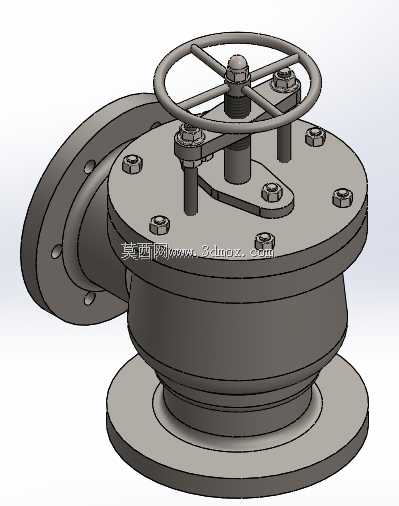

　　这款手动截止阀主要面向工业管路系统的截断控制场景，常见应用在化工、给排水、热力输送、油气传输等领域的管路上，核心作用是通过手动操作实现管路内介质的通断控制，相比闸阀具备更可靠的截断密封性能，适合对介质截断密封性要求较高的工况。从结构设计逻辑来看，整体采用角式法兰连接布局，底部与侧部分别设置法兰对接端，能够直接与同规格的管路法兰通过螺栓紧固连接，安装时需注意介质流向与阀体标注方向匹配，避免反向承压导致密封失效。顶部操作端采用轮辐式手轮结构，手轮通过阀杆螺母与阀杆连接，转动手轮时可带动阀杆做轴向升降运动，进而带动阀瓣实现密封面的贴合与分离，手轮的轮辐设计兼顾了操作力矩与结构强度，操作人员无需额外辅助工具即可完成启闭操作，

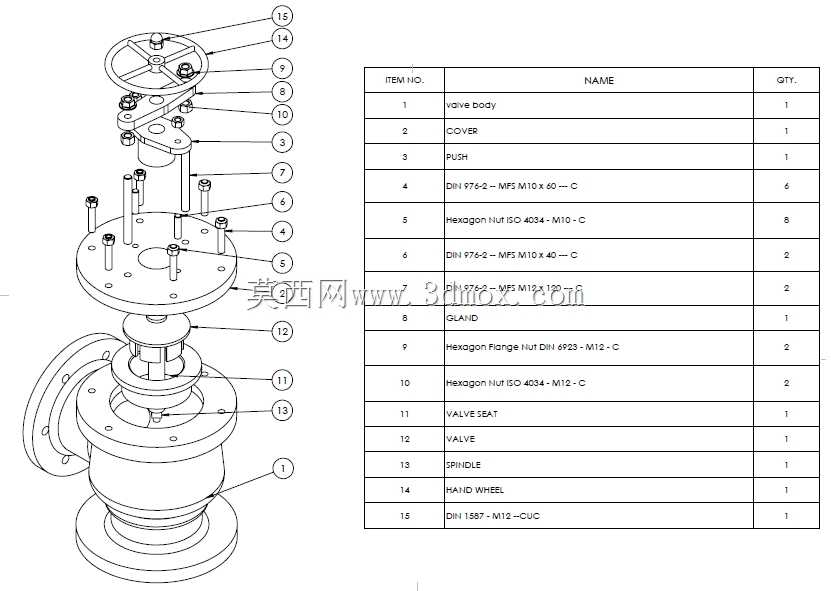

　　手轮直径经过力矩匹配设计，在公称压力范围内可保证单人操作的施力合理性。阀体上盖部分采用螺栓紧固的压盖结构，周向均匀布置的紧固螺栓可均匀施加预紧力，保证中法兰位置的密封性能，避免介质从阀杆穿出位置出现外漏，阀杆位置设置了多级密封结构，可适配不同温度、压力的流体介质输送需求。从安装边界来看，两端法兰的连接尺寸符合通用管路法兰标准，安装时需预留足够的顶部操作空间，保证手轮全行程转动时无结构干涉，阀体的整体高度与法兰外径尺寸经过紧凑化设计，在保证结构强度的前提下尽可能缩小安装占用空间，适合在管路排布密集的车间、场站场景使用。结构设计过程中充分考虑了易损件的更换便利性，上盖螺栓可拆卸后即可完成内部密封件、阀瓣的检修更换，

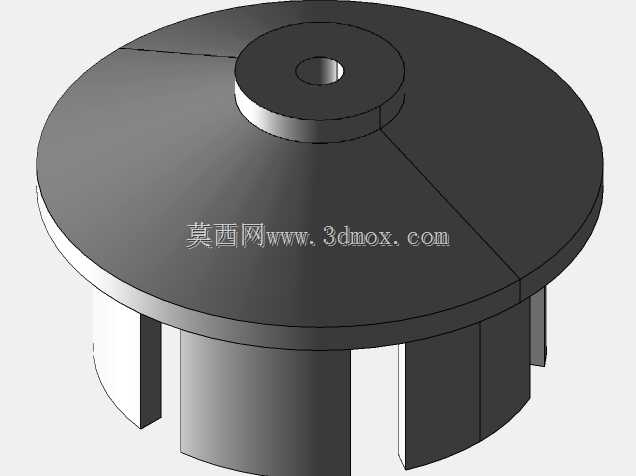

　　无需将整个阀体从管路上切割拆除，能够大幅降低后期运维的工作量与成本。阀瓣密封面采用堆焊耐磨材质的设计思路，可耐受介质长期冲刷带来的磨损，提升阀门的整体使用寿命，阀体流道采用平滑过渡设计，尽可能降低介质流经时的流阻损失，减少管路系统的输送能耗。
