传感器中度复杂安装基座壳体结构

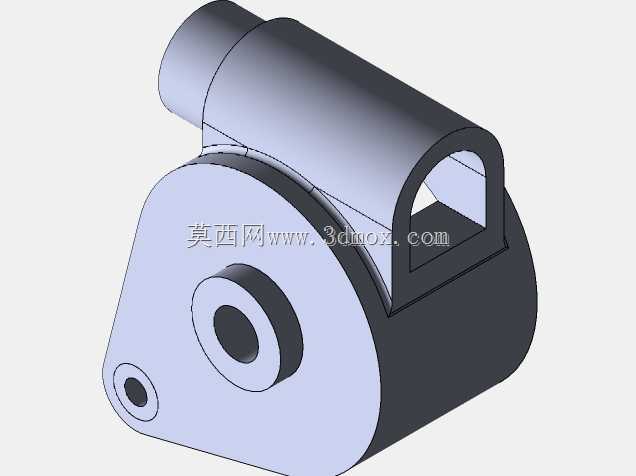

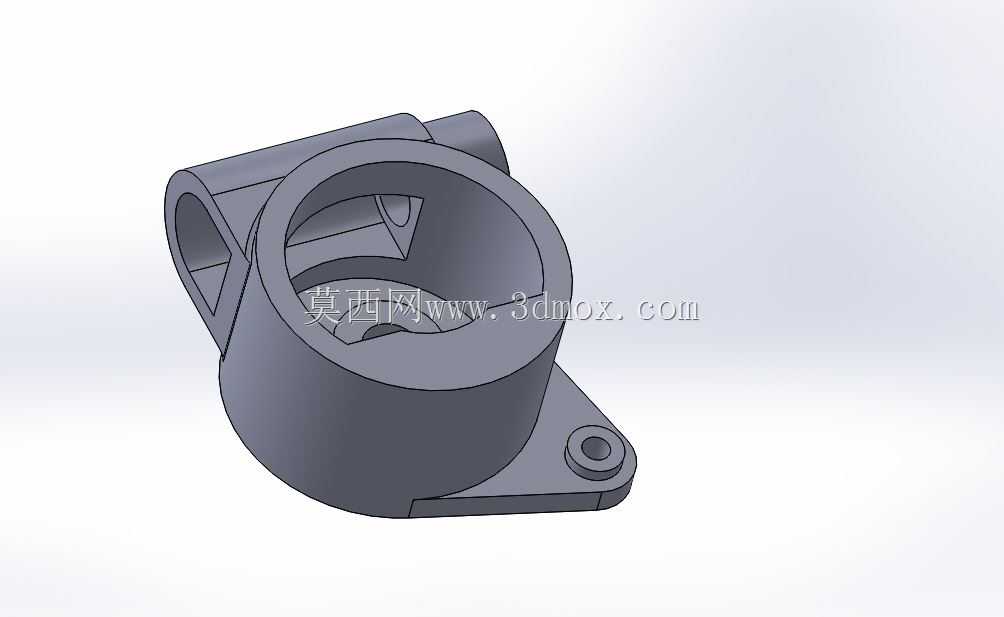

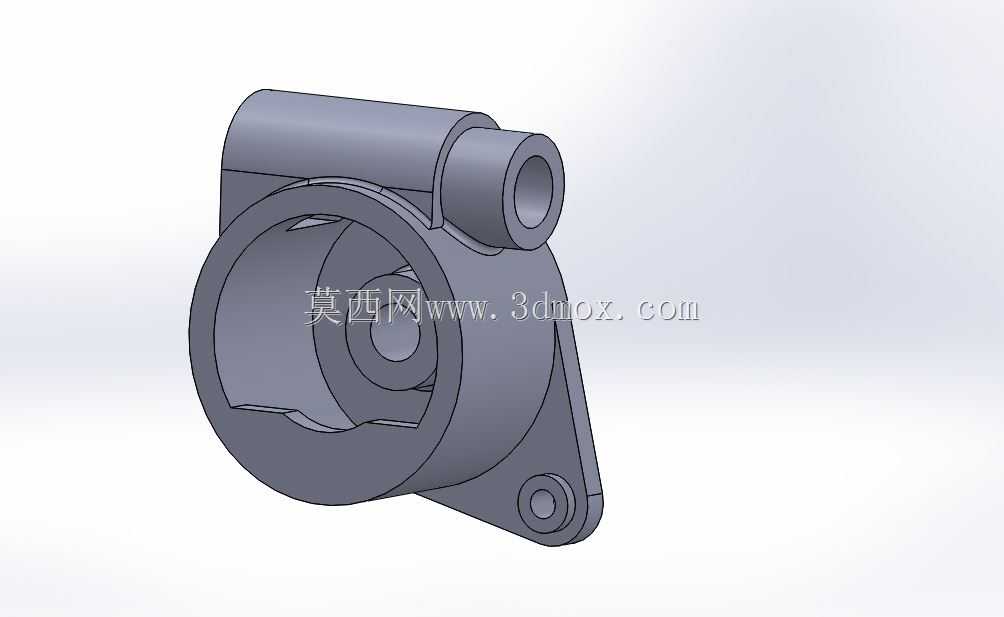

　　该零件属于传感检测单元的支撑与安装载体，主要承担传感器本体的定位、防护以及与外部设备机架的连接功能，在工业自动化检测工位、小型机电设备的信号采集端、仪器仪表内部固定结构中较为常见。零件主体采用带中心通孔的圆盘式腔体结构，中心孔用于容纳传感元件或穿过检测轴，腔体内部预留的环形空间可对内部元件形成侧向防护，避免装配过程中磕碰以及运行时粉尘、碎屑直接侵入。上部延伸出的同轴筒状凸台带有轴向通孔，可作为走线通道或辅助定位轴孔，满足传感器接线引出、与对接部件形成轴孔配合的需求。下部一体成型的三角形支耳带有安装沉孔，能够通过紧固件将整个部件固定在设备面板或机架上，支耳与主体圆盘之间做了平滑过渡，既减少应力集中，也提升了悬臂位置的结构刚性。

　　设计过程中优先保证安装基准的同轴度要求，主体圆盘内孔与上部筒状孔的轴线保持平行且位置固定，避免传感元件装入后出现偏心，影响检测精度。腔体壁厚根据常见注塑或压铸成型工艺设置均匀，转角处保留合理圆角，既方便加工脱模，也能降低薄壁处的变形风险。外轮廓没有多余的突出结构，整体占用空间紧凑，适合在仪器仪表内部狭小空间内布置。从安装边界来看，主体圆盘的外径决定了嵌入安装孔或贴合安装面的尺寸范围，下部支耳的孔位间距是现场安装打孔的核心依据，上部筒状凸台的高度与外径需要与对接的护罩、接头尺寸匹配，中心通孔的直径则要适配传感探头或传动轴的穿过需求。这类结构在选型与建模时，需要重点核对安装面的平面度要求，确保支耳贴合后主体不会出现翘曲；

　　同时筒状凸台的端面可作为轴向定位面，与对接件压紧后能够限制零件的轴向窜动。零件整体没有复杂的异形曲面，特征以回转体、拉伸凸台和孔系为主，建模时可先搭建主体回转轮廓，再添加支耳、凸台与安装孔，后续进行倒角与圆角处理，能够较好地还原制造工艺特征。
