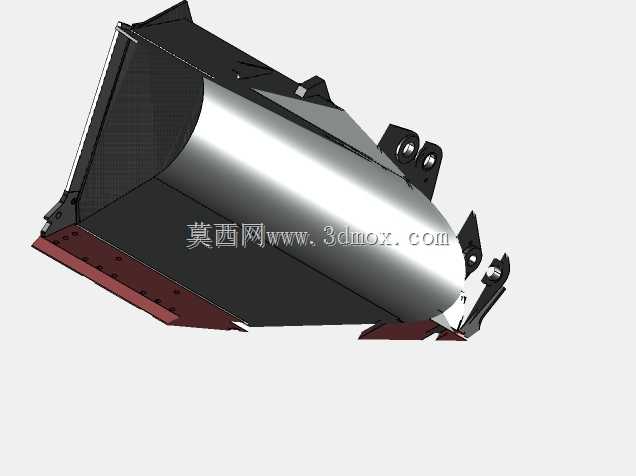

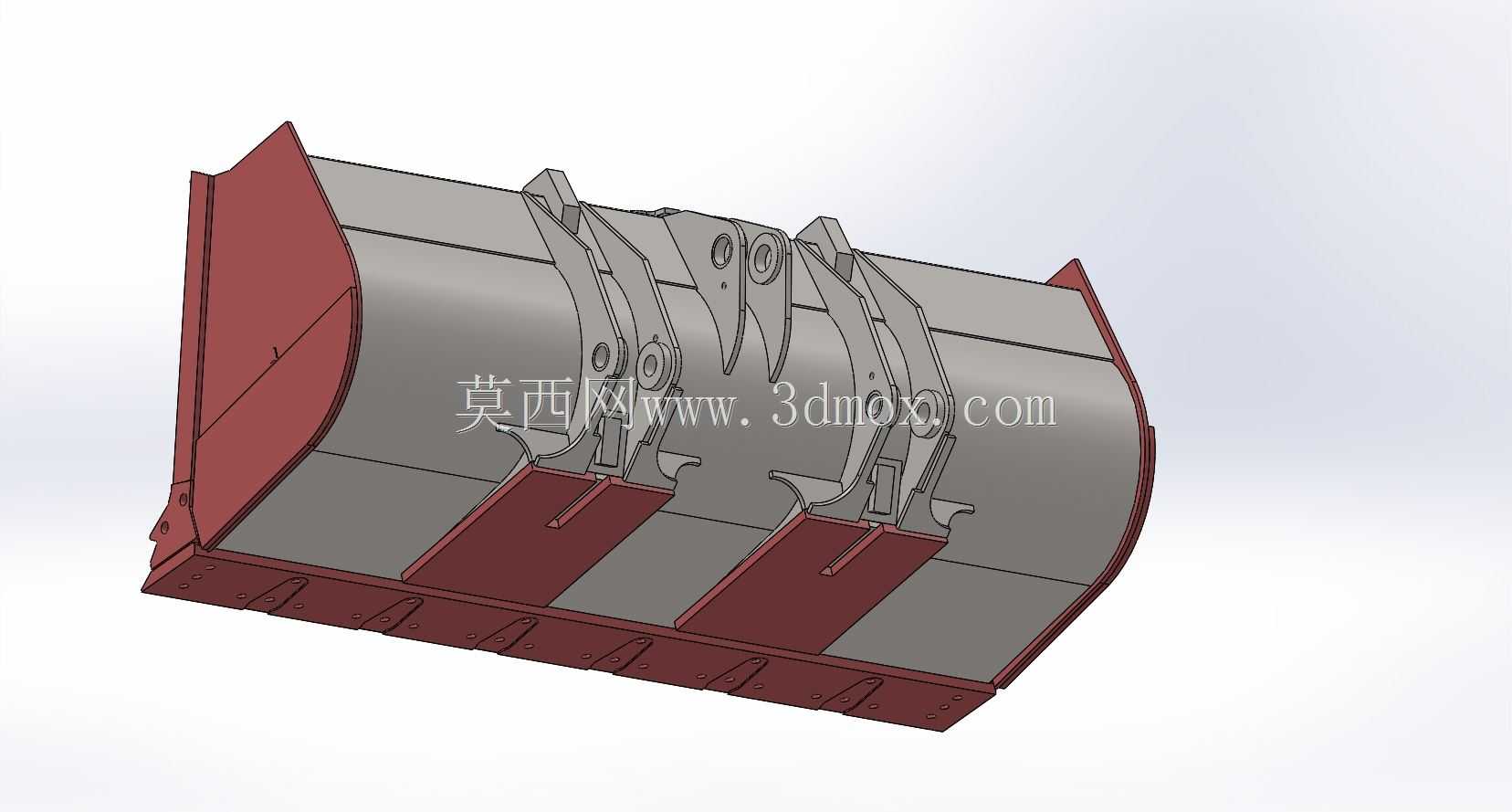

950-H型装载机铲斗三维结构设计

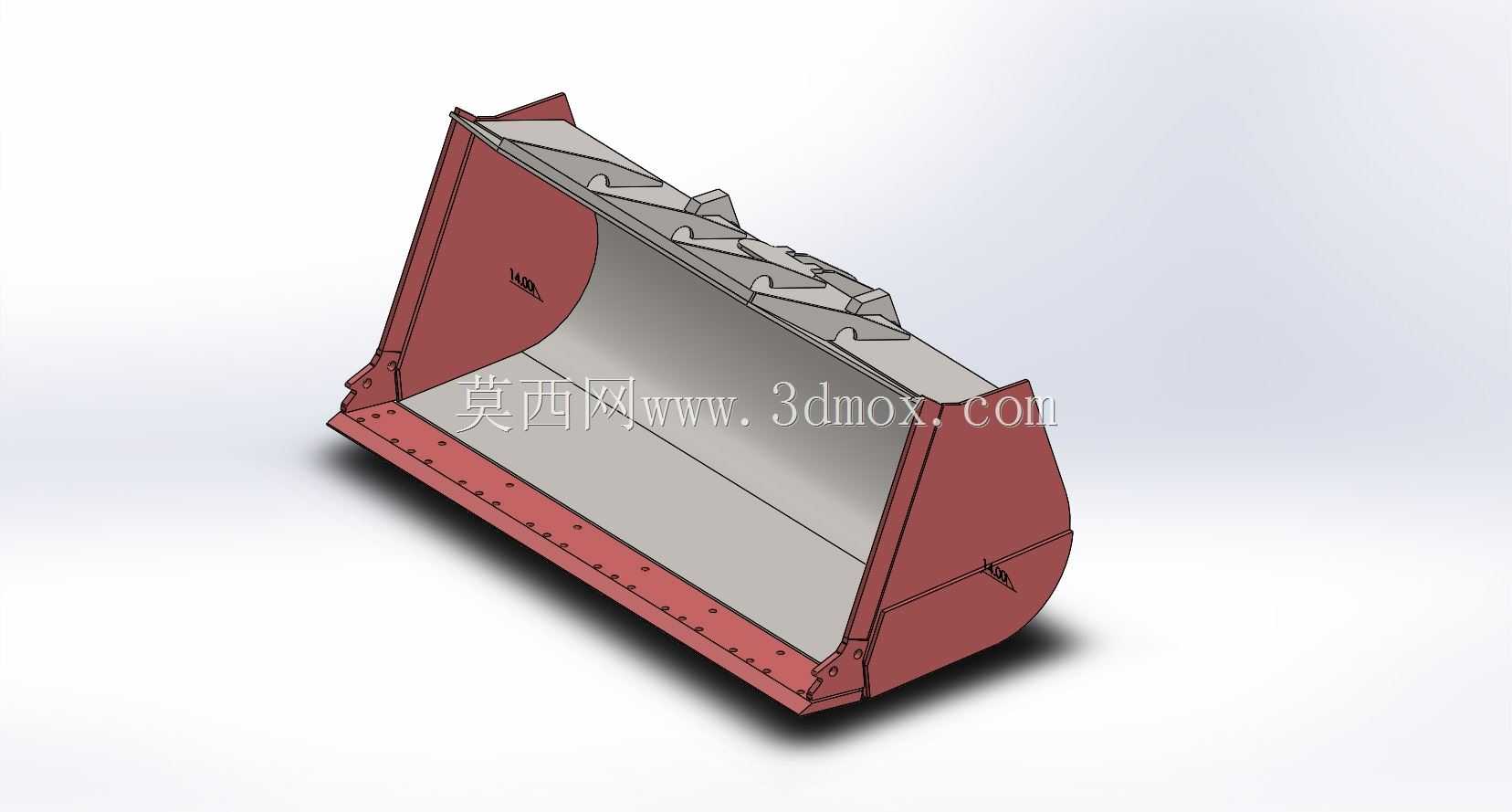

　　作为装载机直接接触作业物料的核心执行部件，铲斗的结构合理性直接决定整机的作业效率、使用寿命与重载工况下的可靠性，本次呈现的950-H型铲斗结构，是针对中大型轮式装载机重载铲装场景开发的成熟构型，在矿山剥离、土石方转运、散料堆存、基建场地清整等场景中，这类铲斗需要同时应对块状矿石的冲击磨损、高密度物料的挤压载荷，以及频繁举升翻卸过程中的交变应力作用。从结构设计逻辑来看，该铲斗采用了弧形斗底与直倾斗壁结合的构型，斗底圆弧过渡段的曲率经过反复校核，既能够减少物料插入料堆时的行进阻力，降低装载机插入阶段的功率损耗，也能在举升翻卸过程中让散状物料依靠自重顺畅滑出，避免斗内残留物料增加无效载荷。斗唇位置采用了分段式耐磨齿座设计，

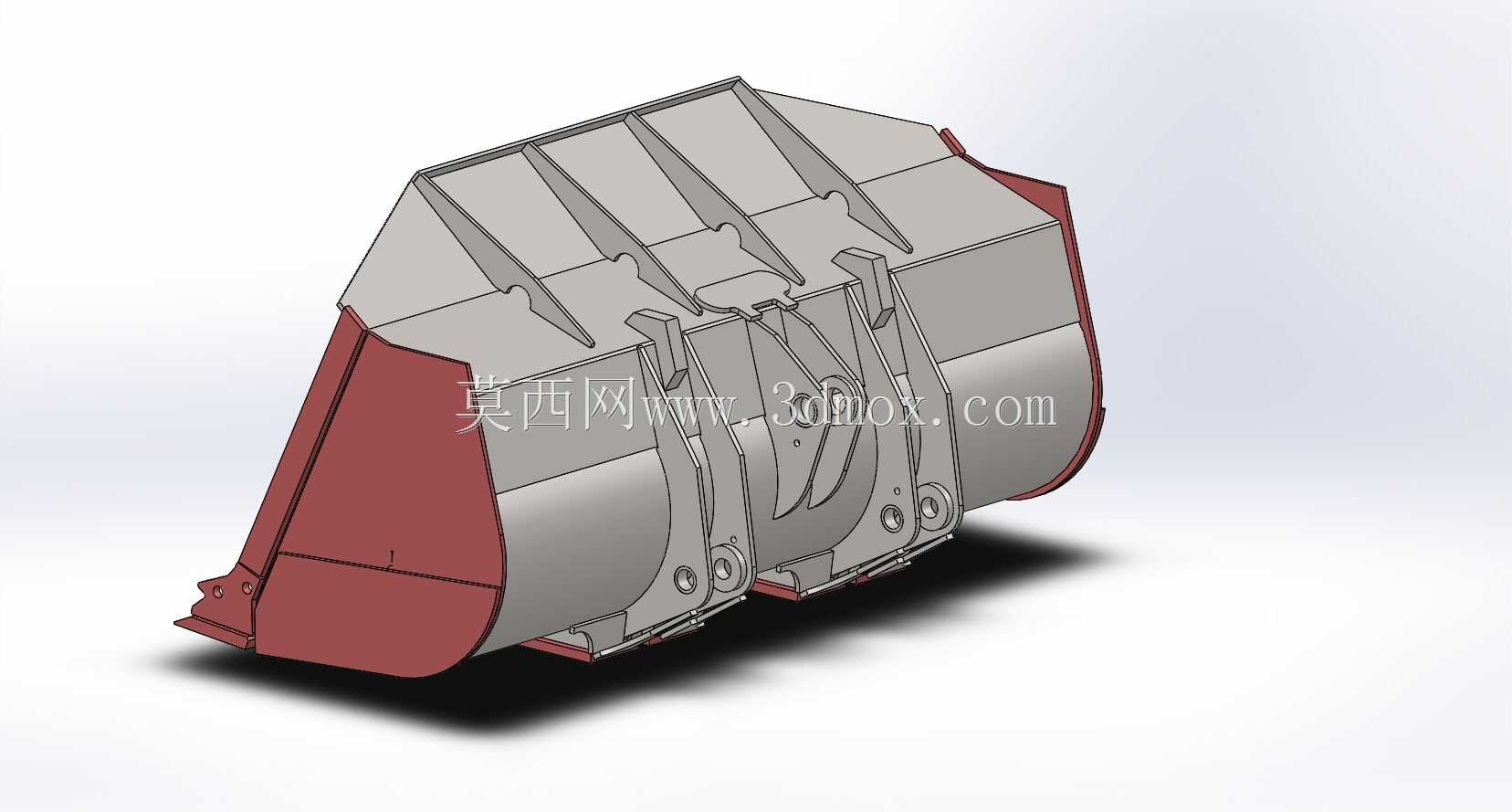

　　每个齿座通过焊接与斗唇基体牢固结合，可根据作业磨损情况单独更换斗齿，无需整体切割斗唇结构，大幅降低现场维护的工时与成本；斗唇边缘的加厚耐磨衬板采用了高硬度耐磨板材，直接承受物料插入时的刮擦与冲击，衬板通过沉头螺栓与基体连接，磨损后可快速更换。斗体两侧的侧刃板做了外伸加厚处理，既能够在铲装时规整料堆边缘，也能保护斗侧壁不受块状物料的直接撞击，减少侧壁变形的风险。铲斗背部的安装铰接座采用了箱型焊接结构，与装载机动臂、摇臂的连接销轴孔做了同轴度精度管控，安装时能够保证与工作装置的铰接间隙控制在合理范围，避免作业过程中出现旷量冲击；背部的加强筋板沿着载荷传递路径布置，从铰接座位置延伸至斗底与斗壁的过渡区域，

　　将铲装时的集中载荷均匀分散到整个斗体结构上，避免局部应力集中导致的焊缝开裂或板材变形。从安装边界来看，该铲斗的铰接点间距、销轴直径、斗容参数均匹配9吨级轮式装载机的工作装置接口，安装时无需对动臂、摇臂结构做额外改装，可直接替换同规格的标准铲斗；斗体的整体宽度、翻转轨迹半径经过运动仿真校核，在整机最大举升高度下翻卸时，不会与动臂、前轮罩等部件发生运动干涉，同时保证足够的卸料角度与卸料高度，适配不同高度的接料设备。针对不同作业场景的需求，该结构预留了侧卸、快换等功能的改装接口，可根据实际工况加装相应附件拓展作业能力，斗体板材的厚度选型兼顾了结构强度与整机减重需求，在保证重载抗变形能力的前提下，尽可能降低工作装置的自重，减少举升过程中的无用功消耗，提升整机的燃油经济性与作业稳定性。
