双轨桥式起重五十吨提升卷扬总成

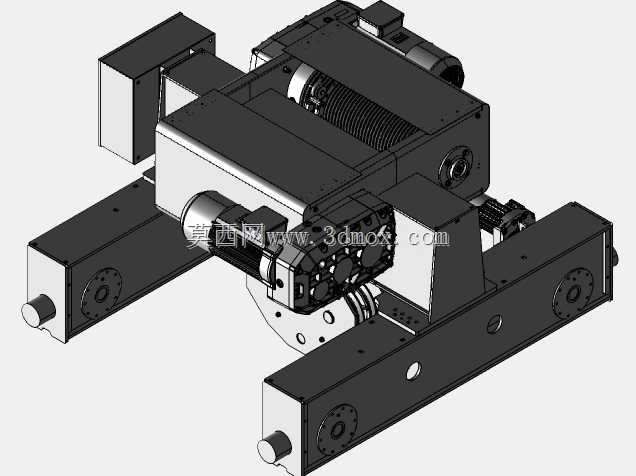

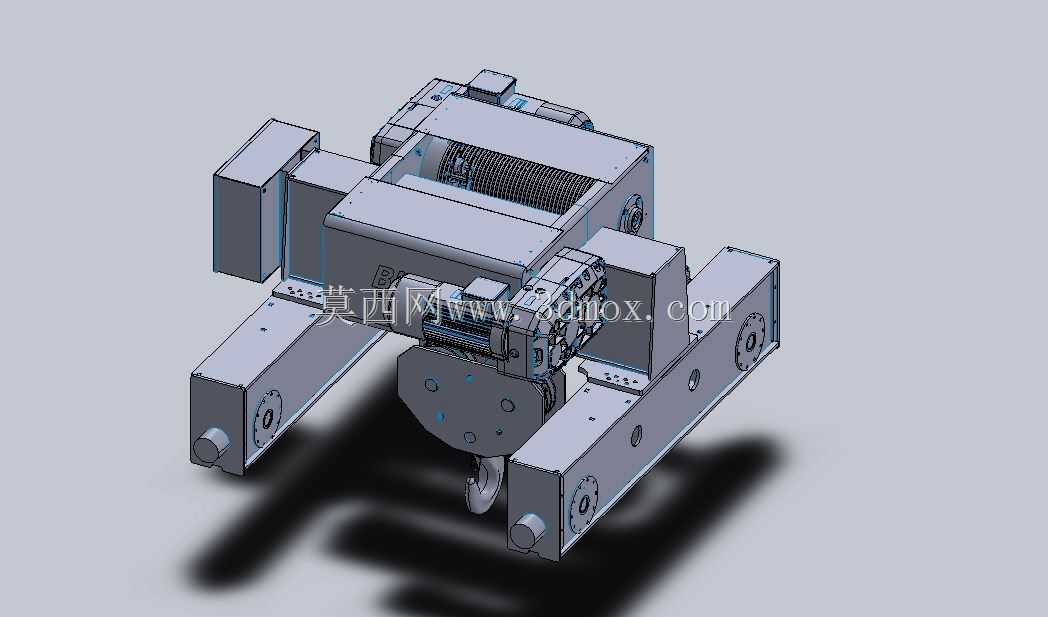

　　该套三维结构对应双轨桥式起重机上的大吨位起升小车，核心承担五十吨级载荷的垂直升降与沿主梁轨道的横向移送任务，常见于重型机加工车间、冶金装配跨、钢材仓储库区以及大型设备检修工位。现场作业时，重物通过吊钩组进入下方取料点，卷筒缠绕钢丝绳将载荷平稳提起，两侧端梁上的行走轮沿桥架两根平行轨道运行，把工件转移到指定吊装位置，整套机构需要在频繁启停、偏载冲击和长周期循环工况下保持刚性与制动可靠性。

　　建模时先从作业边界反推布置：吊钩位于整机下部中心，滑轮组与卷筒之间保留足够绳偏角余量，避免钢丝绳在满绳和空绳状态下出现脱槽或异常摩擦。卷筒组件居中布置，减速、制动和驱动部分围绕卷筒轴线紧凑排布，既缩短传动链，也让上部检修空间更明确。两侧端梁采用箱形承载思路，车轮、轴承座和连接板按轨道接触关系定位，端梁与上部起升框架之间通过螺栓连接面传递载荷，便于车间分段运输和现场拼装。

　　结构细节上，吊钩组围绕安全落钩、防转和倍率换绳进行布置，滑轮罩、吊钩横梁和夹板均按受力路径展开；卷筒表面的绳槽、端部挡板和压绳结构在模型中完整保留，可直接用于检查缠绕层数和出绳方向。电机、制动器、减速器与卷筒的连接关系清晰，制动盘、联轴器和支座位置没有相互干涉，维修时能够按部件顺序拆解。两侧行走机构对称设置，轮组中心距与桥架轨距相匹配，端梁端部的限位、缓冲和清扫件位置也预留出来，防止运行中越程或杂物卡入轮缘。

　　外形与安装边界方面，整体宽度由双轨外侧轮缘和驱动箱体共同决定，长度方向覆盖卷筒、电机及端梁悬伸段，高度方向从吊钩最低安全位到电机顶部均需纳入厂房净空校核。模型可用于检查小车与桥架主梁、检修平台、导电滑线及厂房立柱之间的安全距离，也能在选型阶段核对轮压分布、起升高度、钢丝绳绕法和维护通道。对结构设计人员而言，这种完整总成比单一零件更适合做干涉检查、吊装工艺评审和自动化输送线对接；对设备选型人员，则可直观判断大吨位提升装置在既有桥机轨道上的替换可行性。
