5吨单轨起重设备结构设计方案

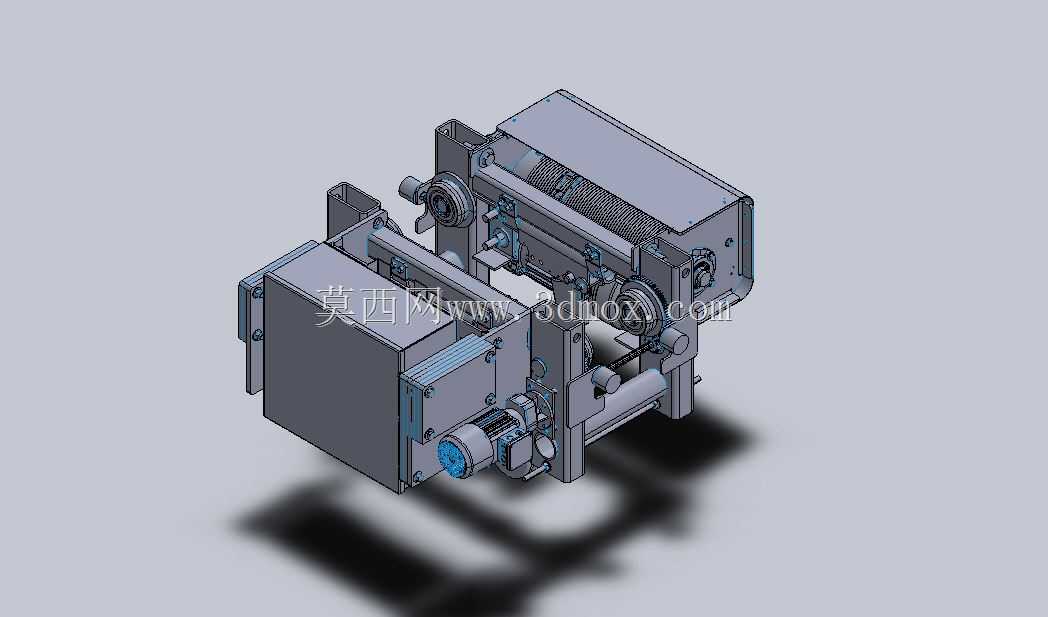

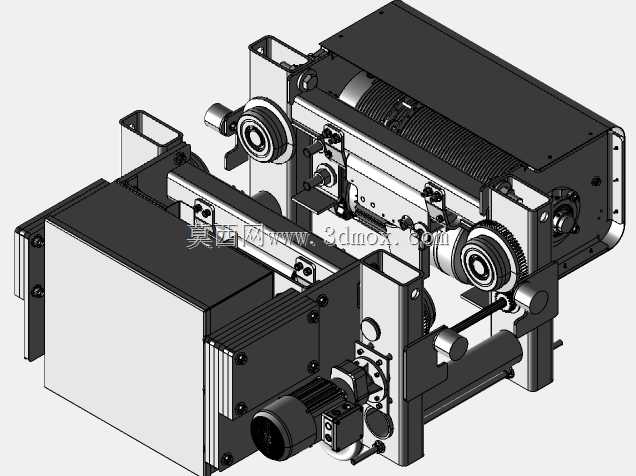

　　这款5吨单轨起重设备主要面向厂房内部固定轨道的物料转运场景，常见于机械加工车间的工件跨工位转运、仓储库区的重型货物堆垛、装配生产线的重型部件吊装就位等作业环境，适配工字钢单轨架空轨道，无需额外铺设地面行走路径，可充分利用厂房上部空间，避免地面设备与人员通行的干涉问题。设备整体集成了起升卷扬机构、水平行走驱动机构、导向轮组、机架承载结构几个核心部分，起升机构采用卷筒缠绕钢丝绳的结构形式，配套减速驱动单元，可实现额定载荷范围内的平稳垂直起升与下降，卷筒处设置有排绳导向结构，避免钢丝绳乱绳、咬绳问题，延长钢丝绳使用寿命。水平行走部分采用双侧轮组夹持轨道的结构，驱动轮与轨道踏面贴合传递行走动力，侧向导轮可抵消设备启停、

　　载荷晃动带来的横向偏移，保证行走过程中不会出现脱轨风险，行走轮的轮缘尺寸经过匹配计算，适配常规厂房单轨工字钢的截面尺寸，安装时无需对现有轨道做大规模改造。设计过程中优先考虑了设备的安装边界，整体机架采用模块化拼接结构，各部件拆分后可通过现有厂房的检修通道运输，无需额外拆除厂房围护结构，设备整体宽度控制在单轨安装的安全间隙范围内，运行时与厂房立柱、管线桥架的安全距离满足工业作业安全规范。机架主体采用钢板焊接箱型结构，在保证整体承载刚度的前提下尽可能降低设备自重，减少对轨道的载荷压力，各传动部位均预留了维护操作空间，日常检修时可直接对减速单元、制动部件、轮组进行拆装更换，无需整体拆解设备。起升机构的制动系统采用常闭式制动结构，

　　设备断电时可自动锁止起升卷筒，避免载荷下坠风险，行走机构的驱动单元配套缓冲组件，启停时可降低冲击载荷，保证吊装重物时的运行平稳性，减少重物晃动带来的安全隐患。导向轮组的位置可通过调整螺栓进行微调，适配不同磨损程度的在用轨道，降低轨道维护成本，设备的电气安装位预留了足够的布线空间，可适配不同厂家的起重控制配套系统，无需额外改动机架结构。
