带方形安装法兰的开槽外螺纹金属连接基座

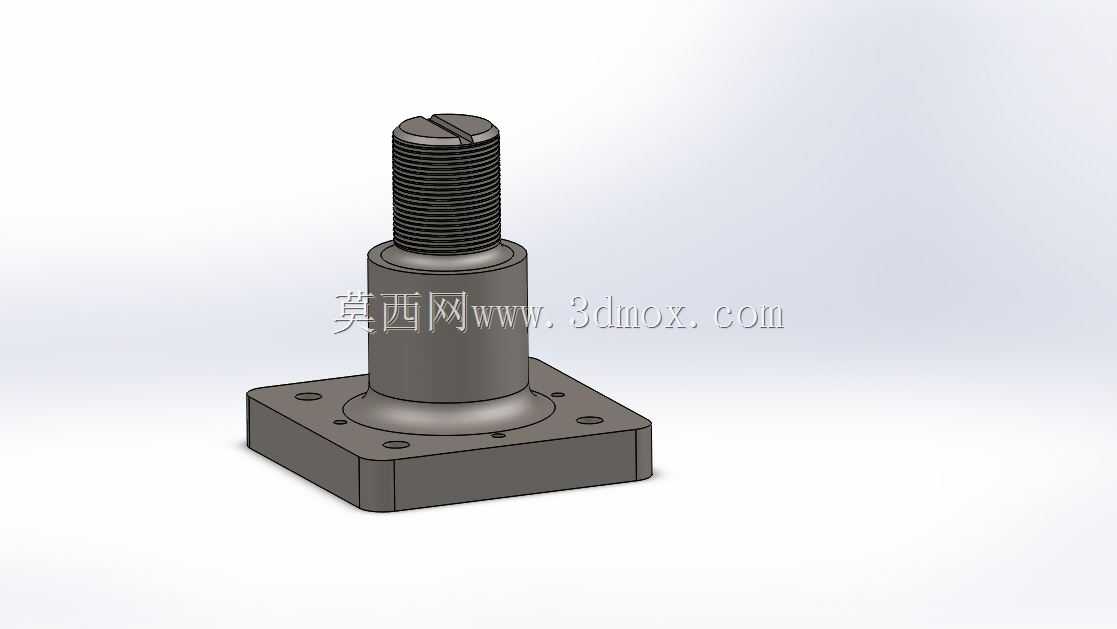

　　这类带方形安装法兰的开槽外螺纹金属基座，常应用在工业传感检测、精密工装定位、小型执行元件固定的场景中，作为承载与连接的过渡结构，解决上部带内螺纹的功能部件与安装平面之间的刚性固定需求，避免功能部件直接与安装面接触带来的定位偏差、受力变形问题。从结构设计逻辑来看，下部方形法兰采用四角沉头安装孔布局，安装时可通过内六角螺栓将基座牢牢锁固在设备安装面板或机架平面上，法兰与上部柱体衔接处做了圆弧过渡处理，能有效降低应力集中系数，在承受侧向载荷或轴向冲击时，避免衔接位置出现断裂失效。上部的外螺纹段采用标准公制粗牙螺纹设计，适配多数常规工业部件的内螺纹接口，螺纹末端的一字开槽结构，是为安装调试预留的操作位，

　　装配时可通过一字螺丝刀卡入槽内转动基座，调整螺纹旋合深度，精准控制上部安装部件的最终高度，调试到位后再锁紧法兰处的固定螺栓，避免基座在设备运行过程中出现转动移位。从安装边界来看，方形法兰的边长尺寸适配常规安装面板的预留孔位，法兰厚度经过受力校核，在保证整体结构刚性的前提下控制整体重量，不会给安装面带来额外的载荷负担；上部柱体的直径与螺纹段的长度经过匹配设计，既保证螺纹旋合的有效啮合长度满足受力要求，也避免柱体过长导致上部部件安装后出现悬臂过长的晃动问题。实际应用中，这类基座可作为光电传感器、接近开关的安装固定座，也可用于小型气动元件、缓冲限位部件的安装支撑，在自动化生产线的工位定位、检测设备的探头固定场景中，能够提供稳定的安装基准，

　　减少因安装基座变形、移位带来的检测误差或动作偏差。建模过程中，法兰上的安装孔采用沉头结构设计，可让固定螺栓的头部完全沉入法兰平面内，不会突出基座表面影响其他部件的布局；螺纹段的开槽深度经过合理控制，既保证螺丝刀有足够的卡入深度传递扭矩，也不会因为开槽过深削弱螺纹段的结构强度，柱体与法兰的结合面处做了微小的倒角处理，既去除加工毛刺，也能在装配时起到导向作用，让基座与安装面贴合更紧密。
