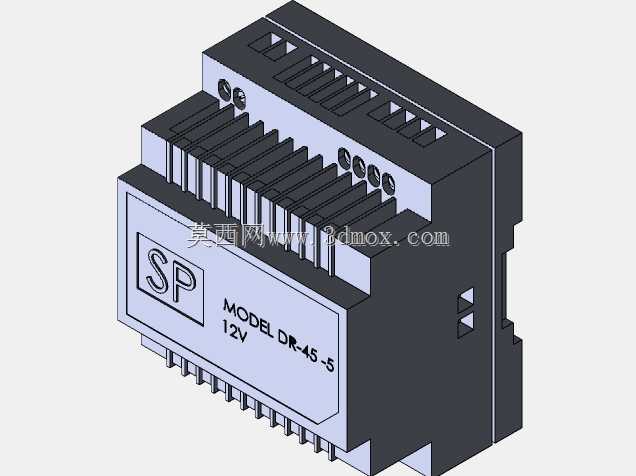

导轨式12V直流开关电源结构设计

项目分类:手枪 发布时间:2022-03-16 ID:576611
  • 导轨式12V直流开关电源结构设计

  这款导轨式12V直流供电单元,是工业控制柜内分布式供电体系里的常用部件,日常在自动化产线控制回路、小型传感器组网供电、工控板卡直流馈电场景中大量使用,区别于传统的开放式裸板电源,这类集成外壳的导轨安装电源,不需要额外做绝缘防护处理,能直接卡在标准TS35电气安装导轨上,柜内布线时可以沿着走线槽就近布置,大幅缩短低压直流侧的走线长度,减少线损带来的电压跌落问题。从结构设计角度看,整个壳体采用上下卡扣拼接的工程塑料外壳,表面做了细密的散热格栅开槽,格栅的开槽方向顺着内部功率器件的散热鳍片走向排布,能在不打开外壳的前提下形成自然对流风道,把整流桥、开关管、变压器工作时产生的热量顺着格栅导出壳体,避免内部积热导致元器件寿命衰减。

  壳体正面预留了清晰的标识区域,丝印了型号参数与输出电压标识,运维人员在柜前巡检时不需要凑近查看铭牌,隔着半米距离就能快速识别供电回路的电压等级,避免误操作。接线端子采用上下分层排布,上层为交流输入侧端子,预留了L、N、PE三个接线位,端子间距满足电气安规的爬电距离要求,下层为直流输出侧端子,分正负极排布,不同回路的接线位之间做了凸起的隔筋,能防止接线时铜丝外露造成的极间短路。安装结构上,壳体背部集成了标准导轨卡扣,卡扣的弹性卡爪做了圆弧导向设计,安装时只需要对准导轨上沿按压就能卡入固定,拆卸时用一字螺丝刀撬动卡扣下方的解锁拨片就能快速取下,不需要在安装板上打孔固定,适配各类标准电气柜的安装布局。壳体侧边预留了拼接卡槽,

  多台同型号电源并排安装时可以通过侧边的卡扣互相拼接固定,避免柜内走线拉扯导致电源移位,同时并排安装时相邻壳体的散热格栅之间预留了均匀的通风间隙,不会因为紧密贴合堵塞散热风道。内部结构布局上,功率变压器布置在壳体中部靠近散热格栅的位置,高压侧与低压侧元器件之间做了绝缘挡板隔离,输入侧的保险管座预留了外部更换的开口,运维时不需要拆开外壳就能更换熔断的保险管,大幅降低现场维护的工作量。输出侧的稳压电路紧贴壳体底部的金属散热片安装,散热片与外壳之间做了绝缘导热垫层,能把功率器件的热量快速传导到外壳表面散出。在实际选型应用中,这类电源通常给柜内的小型PLC扩展模块、光电传感器、接近开关、中间继电器线圈提供稳定的12V直流供电,

  相比集中式大功率电源,分布式就近布置的导轨电源可以避免长距离低压走线带来的电压降,尤其是在传感器分布比较分散的大型设备上,分区域布置这类小功率电源,能有效降低供电回路的故障影响范围,单台电源故障时不会导致整台设备的所有传感回路失电。建模过程中对安装边界做了精准还原,壳体的整体宽度、高度、深度尺寸完全匹配实物的安装尺寸,导轨卡扣的卡合行程、端子的接线空间、散热格栅的开槽深度都做了1:1的结构复刻,结构工程师在做柜内布局三维设计时,可以直接调取这个模型导入装配体,提前核对安装间隙、走线空间,避免实际装配时出现与线槽、其他元器件干涉的问题。壳体表面的细节特征也做了完整还原,包括正面的标识凹槽、端子的螺丝孔位、卡扣的解锁结构,都按照实物的装配关系做了建模,不需要二次修改就能直接用于电气柜的三维布线仿真、安装干涉检查。
