螺旋锥齿轮带花键轴传动结构设计

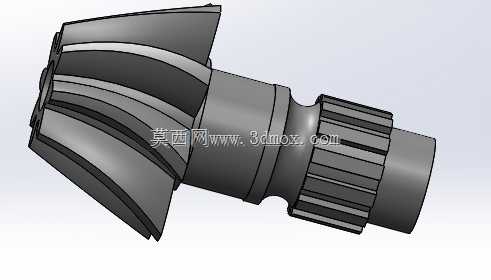

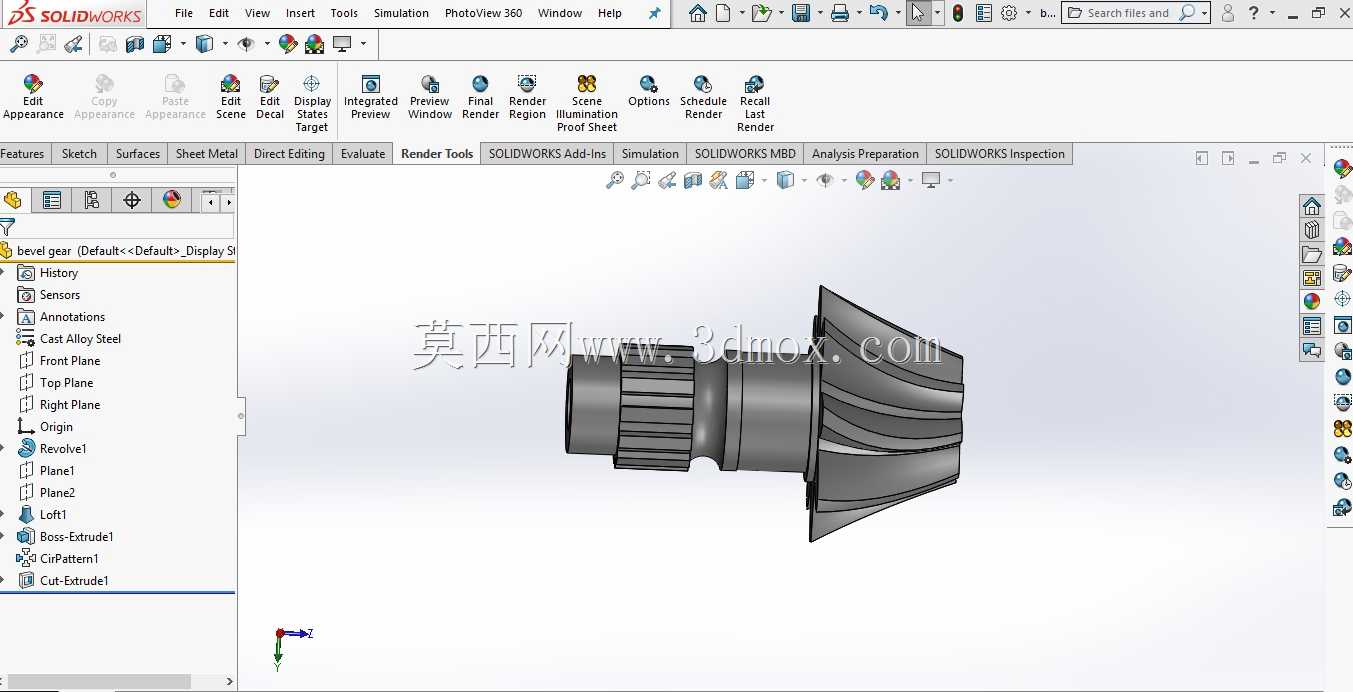

　　这款螺旋锥齿轮与花键轴一体化的传动构件，主要应用在相交轴动力传递场景中，常见于差速器、机床主轴传动箱、工程机械行走驱动端这类需要改变动力传输方向的部位，能够在两轴呈90度交错的布局下完成扭矩与转速的传递，相比直齿锥齿轮，螺旋齿的啮合重合度更高，传动过程中齿面接触是渐进式的，运行时的冲击与噪音明显更低，适合中高速、重载的传动工况。从结构设计来看，齿轮端采用弧形螺旋齿形，齿向沿节锥面呈螺旋状分布，设计时需要先确定节锥角、齿宽、螺旋角等核心参数，齿宽通常取节锥母线长度的三分之一左右，避免齿端应力集中导致的断齿风险，齿面的修形量需要匹配实际安装的支撑刚度，抵消负载下的轴系变形带来的啮合偏载。轴段部分集成了渐开线花键结构，用于和配套的传动毂、

　　联轴器或者差速器壳体实现周向固定，花键的齿形定心方式选用齿侧定心，能够保证大扭矩传递下的对中精度，花键段的退刀槽位置做了圆弧过渡处理，避免应力集中引发的轴段断裂，齿轮与花键之间的轴颈部位设置了定位轴肩，用于安装轴承时的轴向定位，轴肩的高度需要匹配所选轴承的内圈厚度，保证轴承安装后能被可靠压紧，不会出现轴向窜动。安装边界方面，齿轮的背锥面需要和箱体内部的挡肩预留0.5到1毫米的间隙，避免热膨胀后出现运动干涉，花键的有效配合长度要比配套轮毂的长度短2毫米左右，保证装配时花键能完全啮入，不会出现顶死的情况，轴端的倒角设计成15度导入角，方便装配时轴承、密封件的顺利压入，不会刮伤密封件的唇口。实际应用中，这类构件的齿面通常会做渗碳淬火处理，

　　表面硬度达到HRC58-62，芯部保持足够的韧性，能够承受交变冲击载荷，花键部位的硬度略低于齿面，避免装配时的齿面磕碰损伤，传动过程中，螺旋齿的轴向分力需要由配对安装的圆锥滚子轴承或者角接触轴承承受，设计轴系时要准确计算轴向力的大小，选配合适的轴承预紧量，保证齿轮啮合时的齿面接触区处于齿宽中部，避免避免偏载导致的早期点蚀失效。
