精密蜗杆轴类传动零件三维结构设计

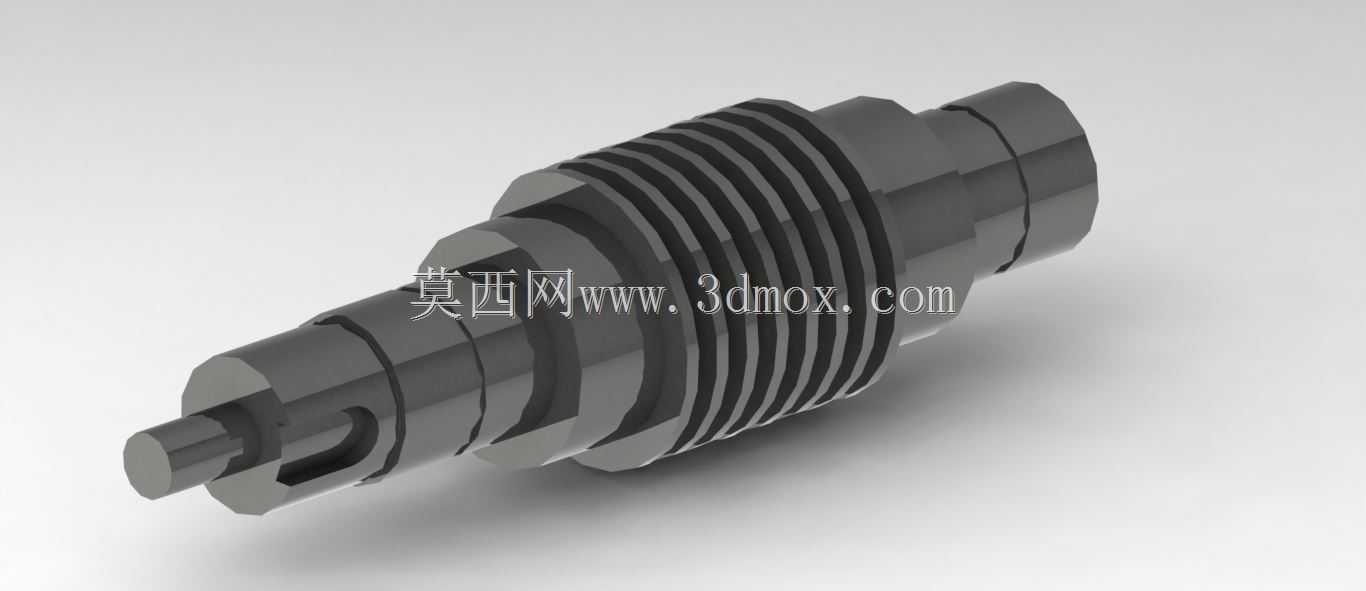

　　该零件属于交错轴传动副中的核心啮合构件，整体采用阶梯轴式一体化结构，将啮合齿段、定位轴颈、安装轴端与锁紧配合面整合在同一根坯件上，减少了多件装配带来的同轴度误差。从外观看，中段连续分布的螺旋齿面是与蜗轮配对实现减速换向的工作区域，齿向沿轴向螺旋延展，可在垂直交错的两轴之间传递运动与扭矩。这类结构常见于进给机构、微调装置、仪器仪表传动链以及小功率重载减速单元中，依靠齿面的连续滑动啮合获得较大单级传动比，同时提升反向自锁能力，在需要防止负载倒拖的场合具有实用价值。

　　设计时首先要确定的是安装边界。零件两端保留不同直径的圆柱轴颈，用于装入轴承座或支架孔内，轴肩位置直接决定轴向定位基准；其中一端伸出较短，可作为输入端连接联轴器、手轮或微型驱动件，另一端则预留台阶与槽位，用于安装锁紧螺母、挡圈或密封件。中段螺旋齿的外径、根径与齿宽需要和配对蜗轮的中心距、包角相匹配，若中心距偏差过大，会造成齿侧间隙不均、接触斑偏移，进而引发磨损加快与传动噪声。

　　齿形区域的建模不能只关注外观螺旋扫掠，更要考虑实际加工可行性。螺旋升角、模数、齿厚与退刀空间彼此关联：齿段两侧留出的光滑圆柱面既是轴承配合面，也可作为磨削与检测时的支承基准；轴上的扁位或槽结构用于周向固定，防止装配件相对转动。端部倒角与过渡圆角并非装饰特征，它们能够降低装配时刮伤密封圈和轴承内孔的风险，并在热处理与车削加工中减少应力集中。

　　在实际选型中，这类轴式蜗杆更适合空间受限但需要较大减速比的部位。相比多级平行齿轮传动，单级蜗杆副能在较短轴向距离内完成高减速比，且啮合重合度高，运行更平稳；但滑动摩擦比例较大，设计时必须配合润滑与散热结构。三维建模阶段把轴颈公差带、齿面有效长度、锁紧件位置和相邻壳体避让距离一并表达清楚，可直接为工程图绘制、干涉检查与装配模拟提供依据，避免后续在箱体、轴承、端盖配合处出现尺寸链冲突。
