V型六缸内燃动力总成结构设计

　　在乘用车、轻型商用车以及小型工程机械的动力舱布置中，V型六缸机型一直是平衡平顺性、输出能力与占用空间的典型方案。该模型围绕V6动力总成的核心结构展开，把两列气缸以夹角方式布置在同一曲轴上方，相比直列六缸能够显著缩短轴向长度，降低整机在车辆纵置或横置平台中的布置难度。实际工程里，这类结构常用于需要持续扭矩输出、对振动控制要求较高的场合，例如中高端轿车、SUV、轻型客车以及部分固定式动力机组。

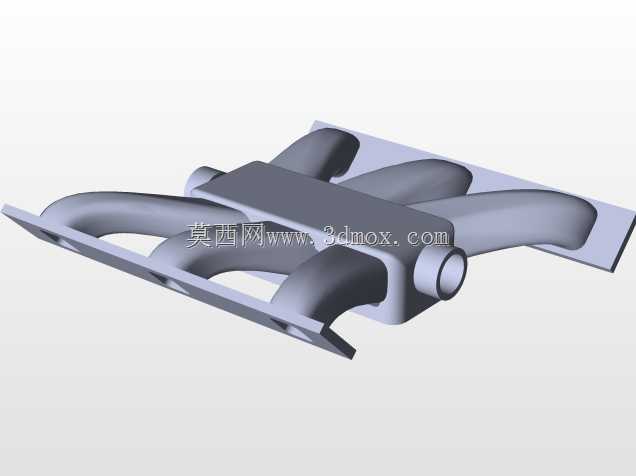

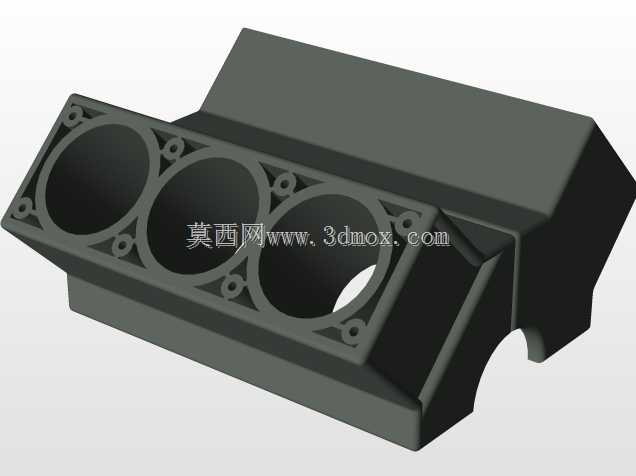

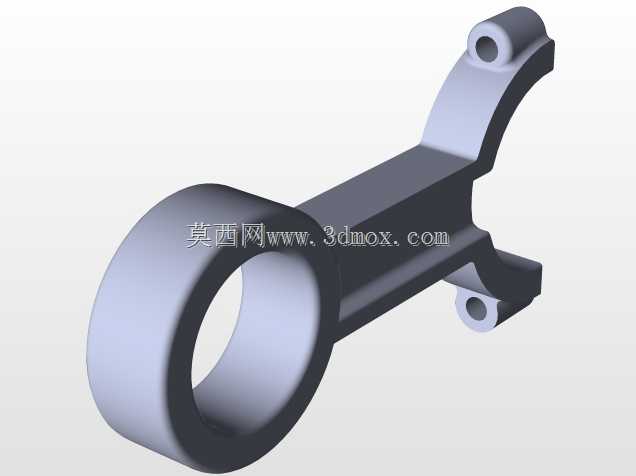

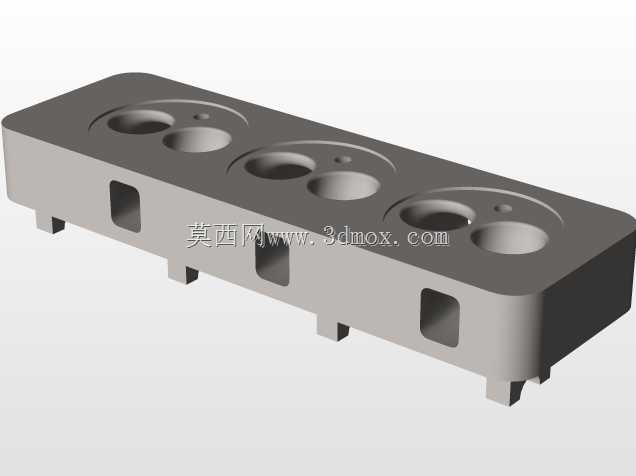

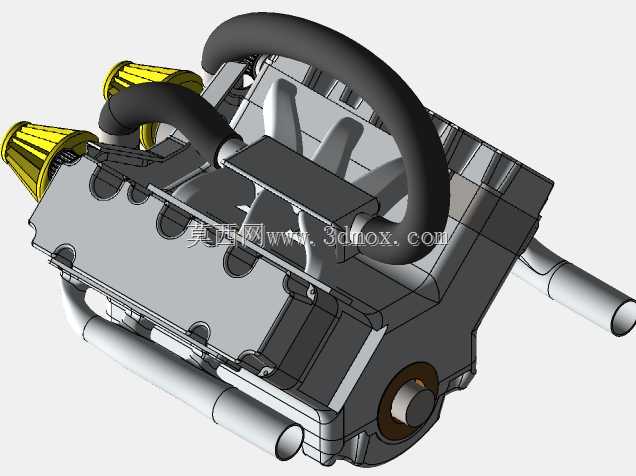

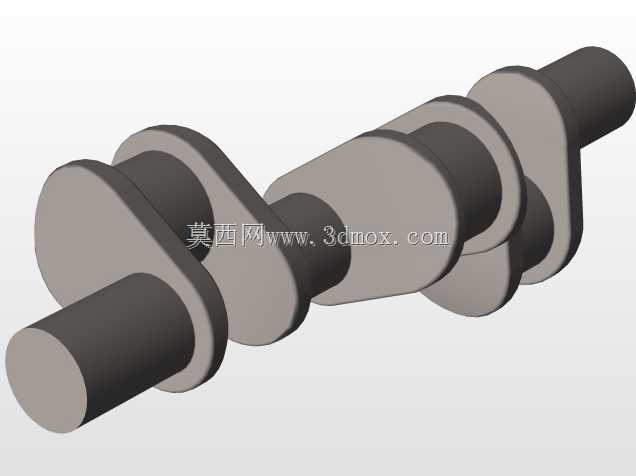

　　从功能实现看，模型重点呈现了缸体、缸盖、曲轴、活塞连杆、进气管道和外部接口之间的装配关系。V型布局使两侧连杆共用同一曲轴销区域，曲轴长度缩短后刚性提升，扭振风险相应降低；两列排气与进气通道分别走向两侧，也为舱内隔热、管路走向和附件布置留出空间。图中黄色部件对应进气滤清或进气导流结构，黑色弯管体现进气歧管的走向，端部圆形轴伸则对应动力输出或飞轮安装边界。设计时需要重点校核活塞在上止点与下止点之间的运动轨迹，避免连杆与缸壁、曲轴平衡块与机体加强筋发生干涉。

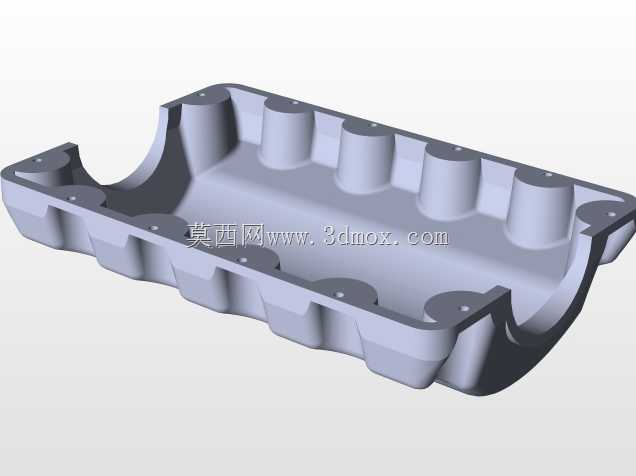

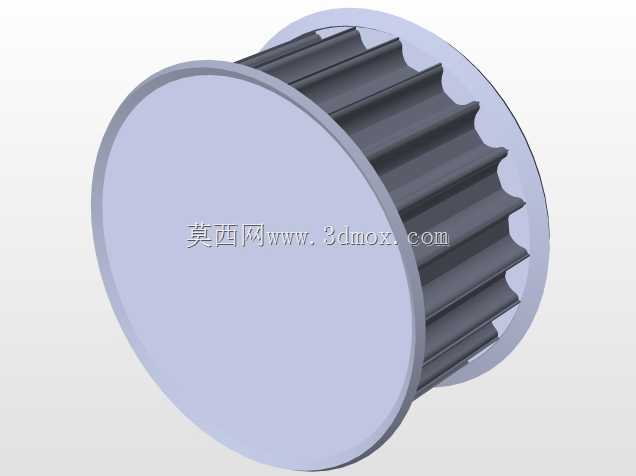

　　外形尺寸与安装边界是这类总成落地的关键。V6机型虽然比直列六缸更短，但宽度和高度明显增加，缸体两侧的进排气系统、发电机、起动机、空调压缩机以及转向助力泵等附件都要在有限包络内完成排布。模型中缸体下部的加强筋和侧面安装面，可用于支撑悬置、油底壳及附属支架；前端轴伸区域需要预留皮带轮、减振器或正时机构空间，后端则要考虑与变速器、离合器或液力变矩器的对接面。对于结构设计人员而言，这些边界直接决定整车总布置能否通过，也影响维修时火花塞、喷油器、滤清器等部件的可达性。

　　建模思路上，该作品没有停留在外观曲面，而是保留了内部缸孔、曲轴回转空间和管路连接关系，便于观察燃烧动力如何通过活塞往复运动转化为曲轴旋转输出。两侧气缸交替点火可抵消部分一阶、二阶惯性力，使整机运转更平稳；但V型夹角、曲轴销偏置和主轴承座刚度必须协同设计，否则会在高转速下带来轴承负荷集中。冷却水道、润滑油道虽然在外观模型中未完全展开，但从缸体壁厚和侧面凸台仍可判断其布置逻辑。对于三维建模从业者，这类模型适合用于动力总成装配训练、干涉检查、悬置点选型以及教学演示，能够帮助理解多缸内燃机从零部件到整机集成的工程约束。
