凸轮驱动式空气提升阀结构设计

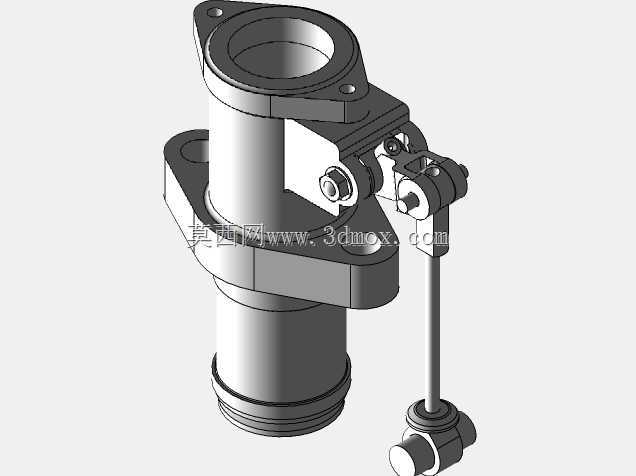

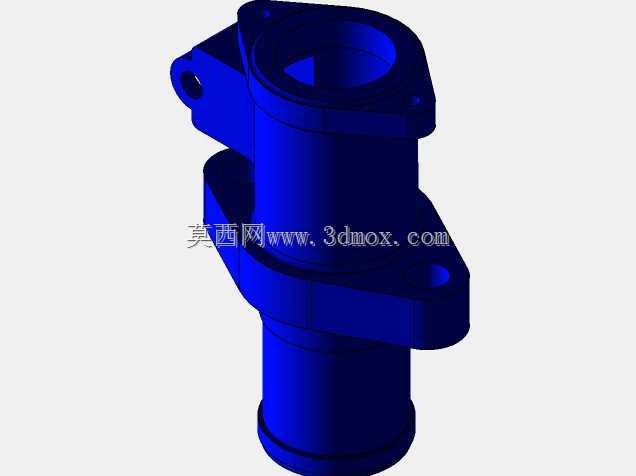

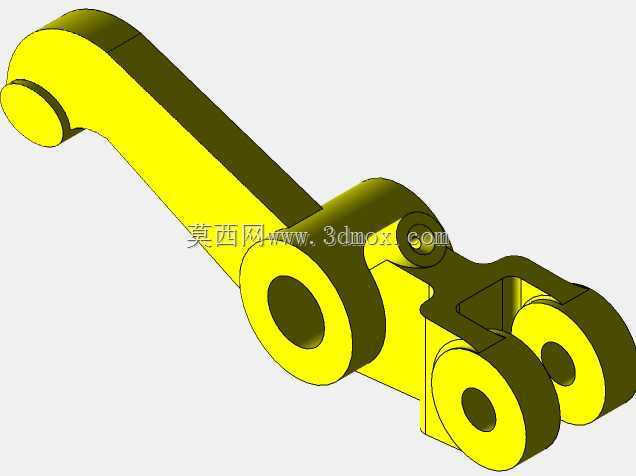

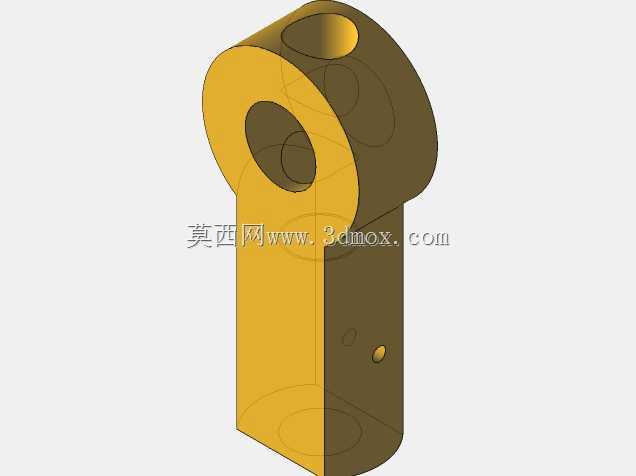

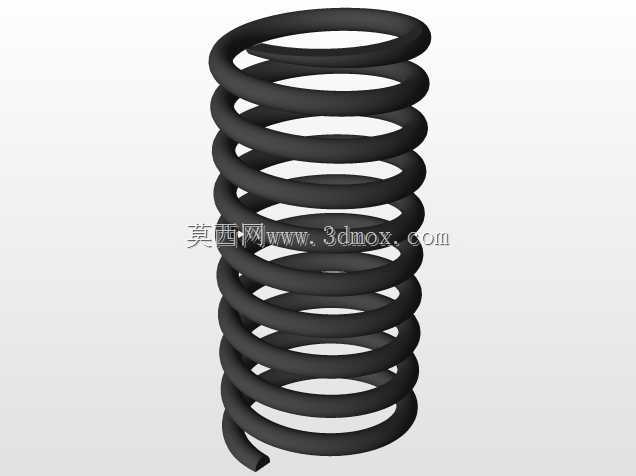

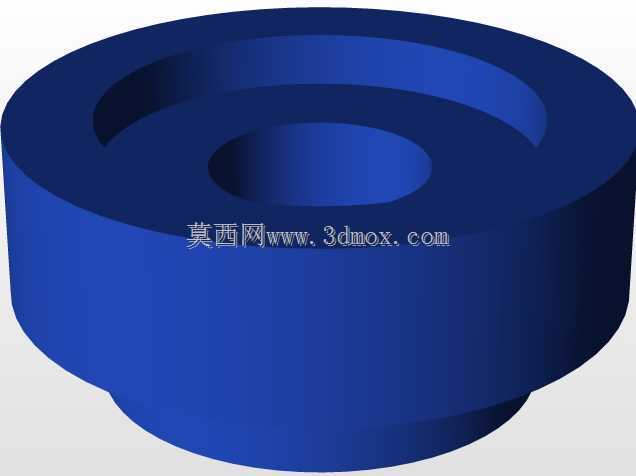

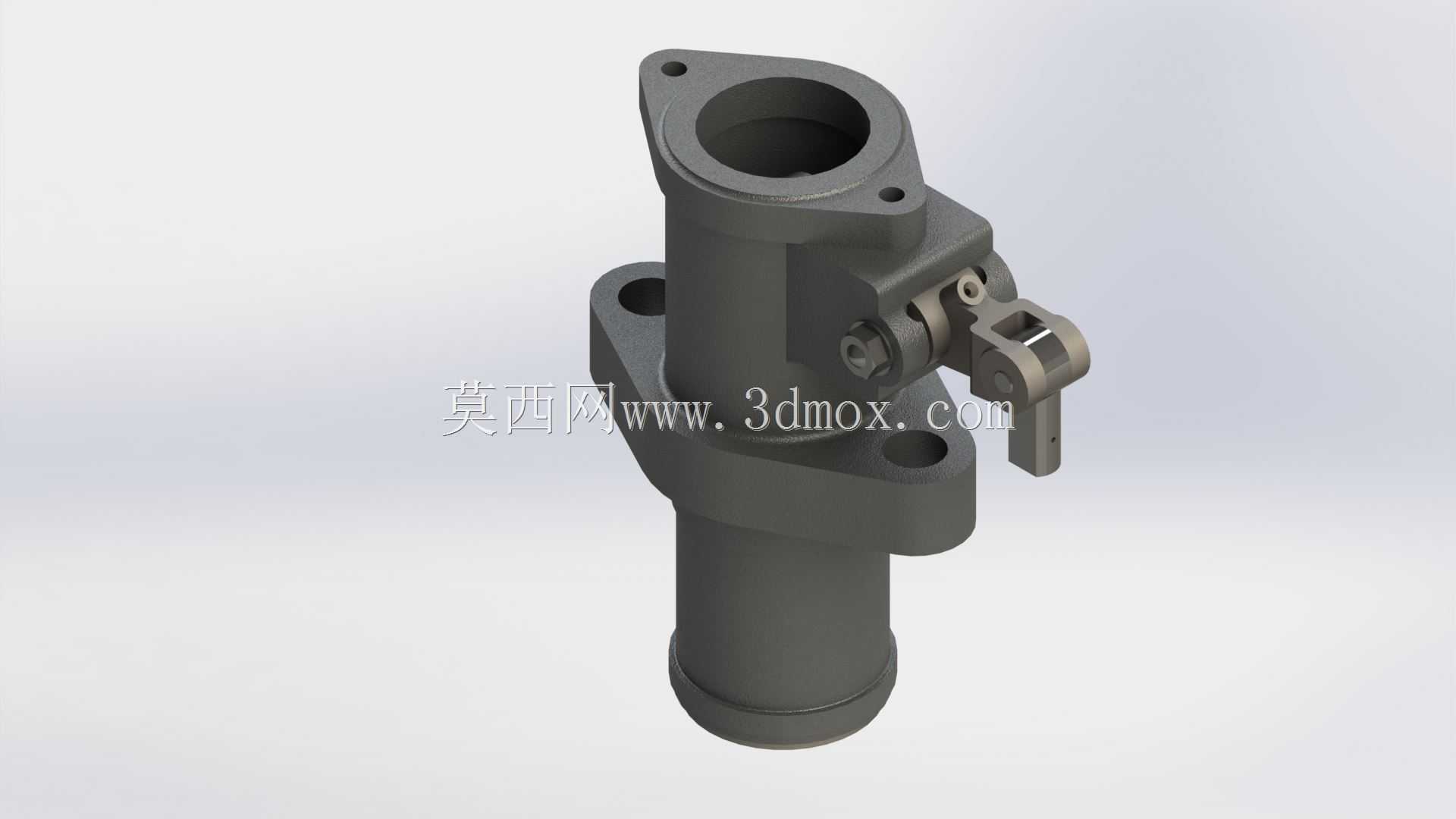

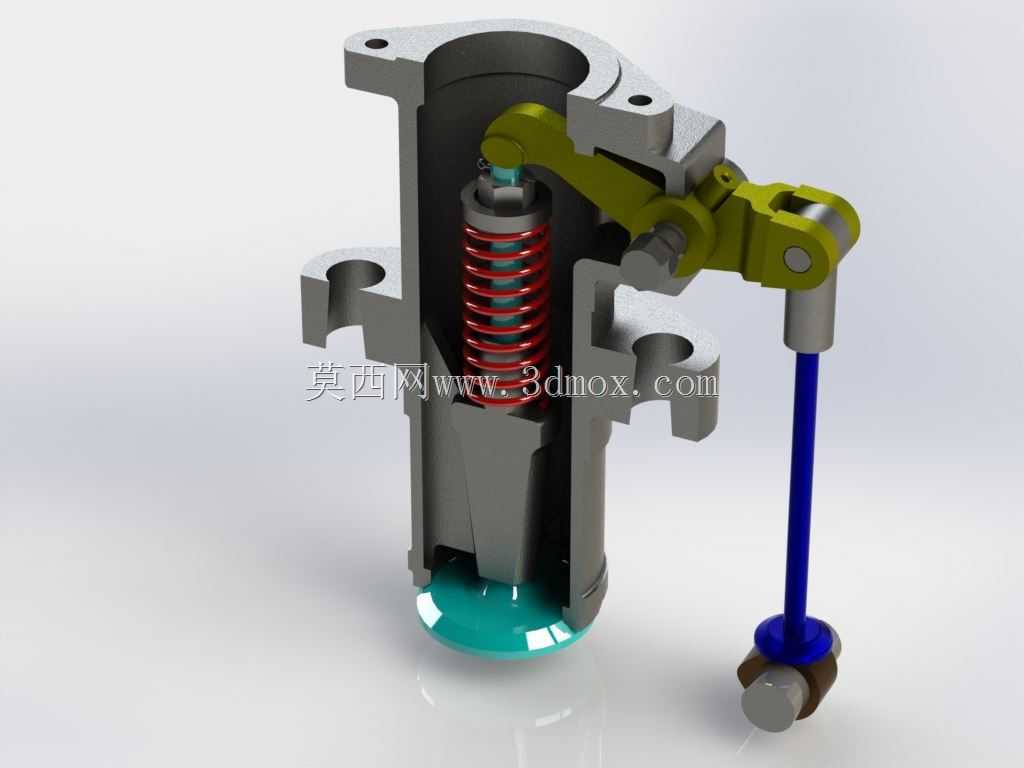

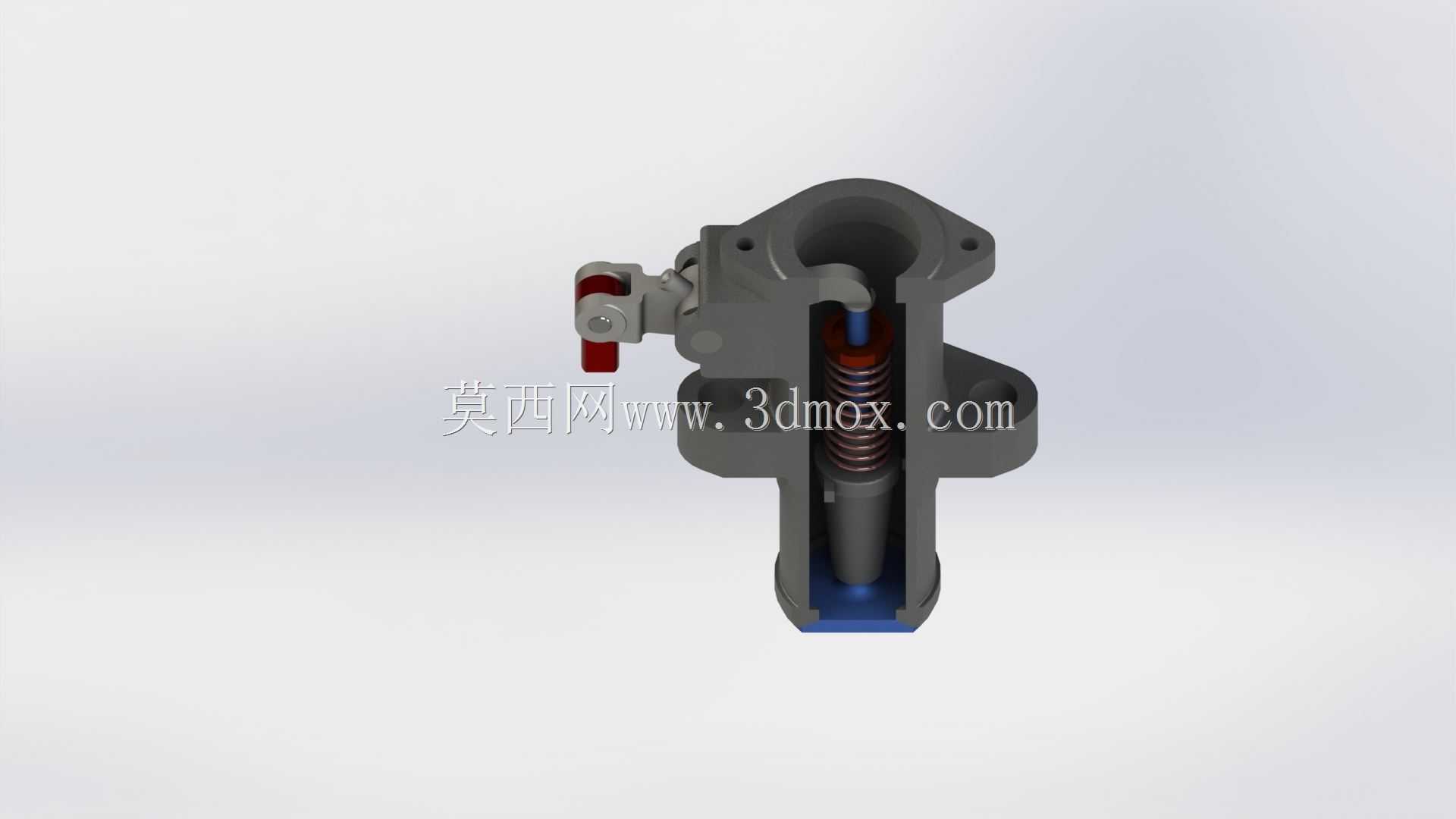

这款凸轮驱动式空气提升阀，是面向工业气路管控场景开发的核心控制元件，主要应用在需要精准管控正时、调控气体或蒸汽介质通断与流量的管路系统中，在压缩空气输配、工业蒸汽管网、小型内燃机组配气、气动执行机构供气管路等场景中都能适配使用，部分无凸轮驱动的衍生结构还可作为空气安全阀，承担管路超压泄放的安全防护功能。从实际功能来看，该阀依靠凸轮机构的转动行程驱动阀杆做往复升降动作，带动蘑菇状阀盘完成阀口的开启与闭合，能够精准匹配管路系统的介质通断时序，控制介质流入或流出的流量大小，相比普通直动式气阀，凸轮驱动的结构能获得更稳定的启闭行程曲线，阀盘落座时的冲击力更小，密封面的磨损速率更低，长期运行的密封可靠性更有保障。设计过程中，整体采用剖分式阀体结构，将内部的弹簧复位组件、凸轮传动摆臂、阀杆导向结构全部整合在一体式铸铝阀壳内部，既减少了外部连接管线的数量，也能避免外界粉尘、水汽侵入内部传动腔造成零件卡滞；阀壳侧面预留的带孔安装耳座，可直接通过螺栓固定在设备安装面板或管路基座上，安装时仅需保证阀杆轴线与安装面垂直即可，不需要额外设计复杂的调心结构，适配不同设备的安装布局需求。复位弹簧采用等节距圆柱螺旋结构，装配在阀杆上部的腔体内，当凸轮转动到降程阶段时，弹簧的预紧力会推动阀杆快速回位，带动阀盘压紧阀口密封面，保证闭合状态下的介质零泄漏；凸轮摆臂的铰接位置采用耐磨衬套设计，能够降低长期往复摆动带来的铰接孔磨损，延长部件的维护周期。阀杆下部的密封段采用高精度磨削加工，与阀体内的导向套配合间隙控制在极小范围内，既可以保证阀杆升降动作顺滑无卡滞，也能避免介质从阀杆与导向套的间隙处泄漏。外接的驱动杆与凸轮摆臂采用销轴快装连接，用户可根据实际驱动源的布置位置调整驱动杆的连接角度，适配电机驱动、气动马达驱动、手动驱动等不同的动力输入形式，整体安装边界紧凑，不需要占用过大的设备安装空间，在小型集成化气控设备中也能灵活布置。
