剪叉式手动螺旋升降工作台结构设计

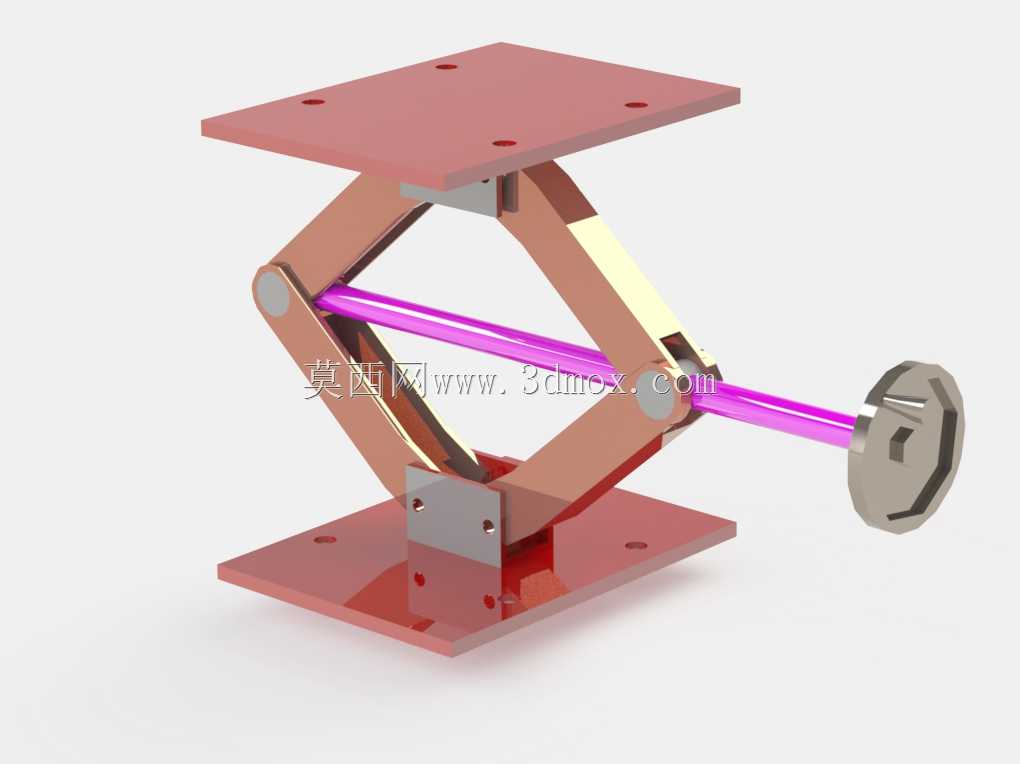

　　该结构以剪叉臂作为主要承力与运动转换构件，通过中部横向布置的传动螺杆将旋转输入转化为剪叉夹角变化，从而实现上下安装板之间的垂直高度调节。整体采用上下双层平板作为安装基准面，板面预留多个安装孔，可直接固定于机架、检测平台或工装底板，也可在上方承载工件、定位块、检测元件或小型夹具，适用于工位高度补偿、工装姿态调整、实验台支撑、轻型设备举升以及装配线上的对位调节。

　　从实际使用角度看，这类手动螺旋升降结构的优势在于调节过程平稳、自锁性较好、无需外接动力源，在小行程、中低载荷且需要频繁微调的场合具有较高实用性。螺杆端部设置手轮，操作者通过转动手轮带动两侧剪叉臂同步收拢或展开，使上台面沿近似直线轨迹升降。相比单柱导杆升降，剪叉方案在收缩状态下整体高度更低，便于嵌入狭窄设备空间；展开后又能获得相对较大的行程，结构展开比例较为合理。

　　设计时需重点关注剪叉臂铰接点位置与螺杆轴线之间的几何关系。铰接孔中心距决定了最小闭合高度、最大升起高度以及推力变化曲线，若支点布置过于靠近内侧，低位时传动效率会明显下降；若支点过于靠外，则结构外形尺寸增大且刚性储备降低。中部滑块与剪叉臂的配合段需要控制间隙，间隙过大会造成上台面晃动，过小则在载荷作用下容易卡滞。上下安装板的孔位应围绕承载区对称布置，避免偏载使单侧剪叉臂受力集中。

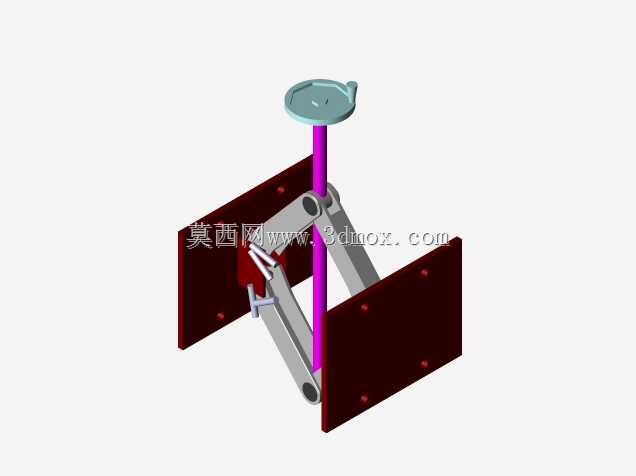

　　外形边界方面，模型呈现为方形底板与方形顶板组合，收缩后整体占用空间紧凑，适合在设备内部或工装板上嵌入式安装；升起后，剪叉臂形成稳定的X形支撑，侧向抗扭能力主要取决于臂板厚度、铰接轴直径以及各转动副的配合精度。横向螺杆贯穿剪叉中部，手轮位于结构外侧，操作空间应预留手轮回转半径，避免与周边机架或管线干涉。

　　建模过程中，铰接轴、衬套、滑块、螺杆和上下板之间的装配关系需要按实际运动约束处理，才能验证升降全行程是否存在干涉。尤其在最低位置，应检查上下板、剪叉臂、滑块与螺杆端部是否发生碰撞；在最高位置，则需评估螺纹啮合长度和剪叉臂极限角度，防止机构越过稳定工作区间。该结构可作为轻型升降工位、传感器安装高度调节架、工装支撑台或实验设备调平机构的基础方案，后续也可在顶板增加导轨、定位销或夹紧元件，以扩展为更完整的工装组件。
