机械传动用带安装基座摇臂构件

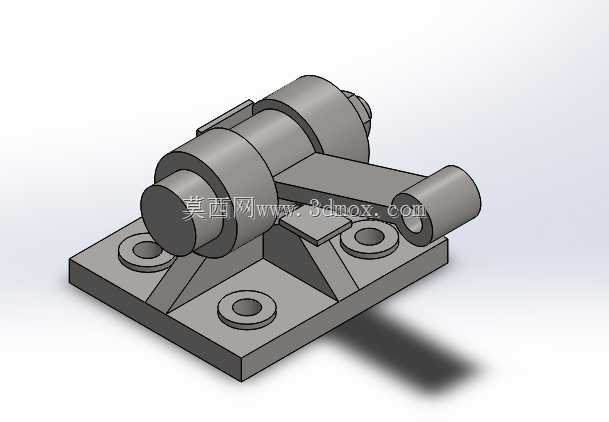

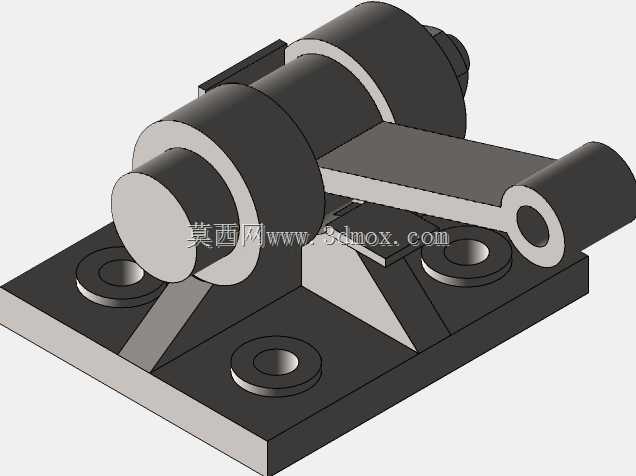

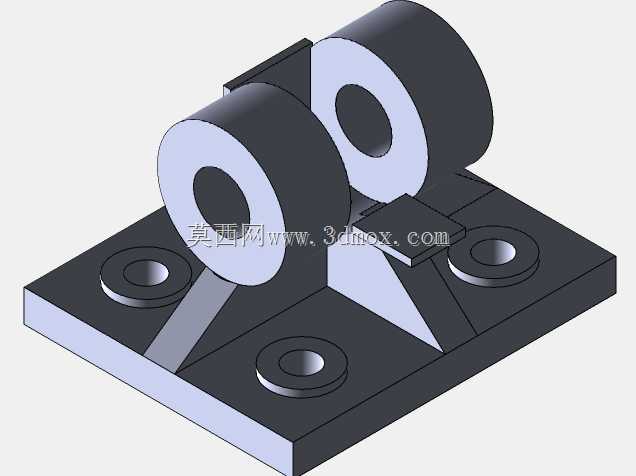

　　该摇臂构件多用于工装夹具、检测工位的位移传递环节，在自动化生产线的工件定位、传感器触发联动场景中承担动力换向与行程传递作用，可将直线驱动的输出力转换为指定角度的摆动动作，适配小载荷高频次的往复运动工况。从结构设计来看，底部采用带三个沉孔安装位的方形基座，沉孔深度与孔径匹配常用内六角圆柱头螺钉规格，安装时可直接将基座贴合在设备安装面板上，通过螺钉锁紧实现无额外定位的稳固固定，基座底部做了平面度公差要求，避免安装后出现翘曲影响摆动精度。基座上方通过三角加强筋连接横向的轴套支撑结构，轴套为同轴双段式设计，内孔精度满足间隙配合要求，可穿装固定转轴作为摇臂的摆动回转中心，轴套外侧预留的凸台结构可适配轴端挡圈的安装，防止转轴工作时出现轴向窜动。

　　从轴套侧向延伸出的摇臂臂体做了等强度截面设计，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，降低整体构件的转动惯量，适配高频摆动的工况需求，臂体末端设置的圆柱凸台为动力输入端，可铰接连杆或者直接接触触发部件，凸台的外圆粗糙度满足铰接配合的耐磨要求，长期往复接触不会出现过度磨损导致的行程偏差。设计阶段针对安装边界做了明确约束，基座的三个安装孔呈等腰三角形分布，两个孔位靠近轴套侧承载主要倾覆力矩，第三个孔位布置在臂体摆动侧的远端，抵消摆动时产生的翻转力矩，安装时无需额外加工定位销孔即可满足重复定位精度要求。轴套的内孔轴线与基座安装面保持严格平行度公差，避免摇臂摆动时出现卡滞、偏磨的问题，臂体的摆动平面与基座平面垂直，

　　确保动力传递方向无额外分力，减少驱动端的载荷损耗。在实际应用中，这类摇臂常配套在小型工件夹紧工装、位置检测触发机构中，可直接替换同安装尺寸的老旧构件，无需对原有安装面板做二次加工，构件的所有棱角均做了倒角处理，避免装配过程中出现锐边划伤，同时也能减少应力集中，提升构件的疲劳寿命，适配车间内多粉尘、少量切削液飞溅的常规工业环境，无需额外做防护处理即可长期稳定运行。
