传感器安装U型支座结构设计

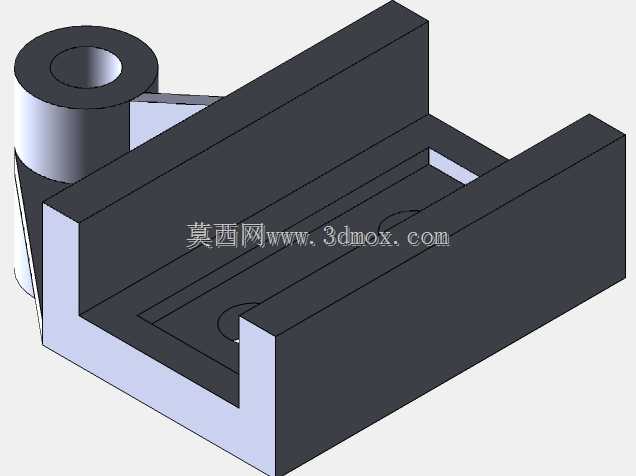

　　这款U型带侧置安装筒的支座结构，主要面向工业传感检测场景的安装固定需求，在自动化产线的位置检测、工件到位判断、位移传感单元布设场景中，这类支座承担着传感器本体的定位、承载与姿态固定作用，能够避免传感器直接安装在设备机架上带来的位置偏移、振动干扰问题。从结构设计逻辑来看，主体采用U型槽式主体加侧置同轴安装筒的组合构型，U型槽的内侧预留了平直的安装基准面，槽底设置有两处沉头安装孔位，可通过紧固件将支座整体固定在设备的安装基板或者型材架上，槽体的两个侧壁高度经过匹配计算，既能够为槽内布设的传感检测元件提供侧向防护，避免生产过程中飞溅的切屑、杂物磕碰传感探头，也不会遮挡检测光路或者感应面，保证传感信号的正常收发。

　　侧置的圆筒结构为同轴通孔设计，主要用于穿装传感单元的调节杆或者导向轴，圆筒与U型主体之间设置了三角形加强筋，能够提升侧筒与主体的连接刚度，避免长期受振动影响出现连接部位开裂、安装孔位变形的问题，圆筒的端面加工为平直基准面，可作为传感器轴向位置调节的定位面，配合锁紧螺母就能快速调整传感器的伸出长度，适配不同检测距离的使用需求。从安装边界来看，U型主体的外侧壁为平直加工面，可作为相邻组件安装的靠面，整体结构的安装孔位间距按照通用工业型材的槽距标准设计，不需要额外加工过渡连接板就能直接固定在常规的铝型材机架或者钢板安装座上，侧置圆筒的轴线与U型槽的底面保持平行度公差要求，保证穿装在筒内的传感元件检测方向与槽内基准方向一致，

　　减少安装后的校准工作量。在实际使用场景中，这类支座常应用在流水线工件计数、工位到位检测、夹具位置确认等环节，结构本身没有复杂的曲面造型，所有加工面均为平面或者同轴圆柱面，常规的铣削、钻削工艺即可完成加工，加工成本较低，同时结构的刚性足够应对车间常规的设备振动工况，不需要额外增设减震结构就能保证传感器的长期位置稳定性，避免因支座变形导致的检测位置偏移、信号误触发等问题。
