双十字轴式万向联轴器结构设计

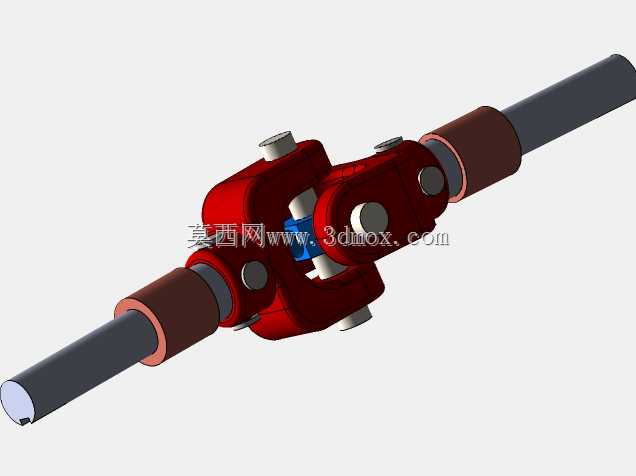

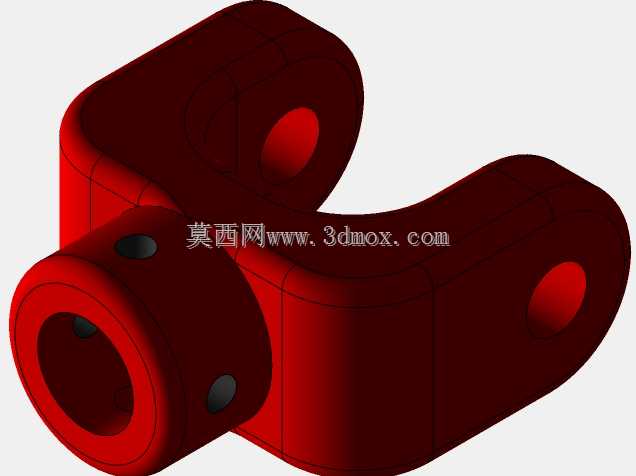

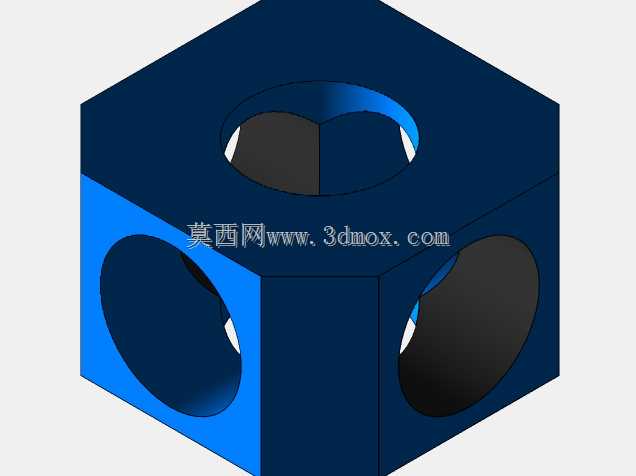

　　这类双十字轴万向联轴器常应用在有轴线偏角、相对位移的两轴传动场景中，比如农用机械的动力输出轴连接、轻型输送设备的传动链路、改装车辆的转向传动段，能在两轴不同轴的状态下稳定传递旋转扭矩，补偿安装过程中产生的轴向、径向与角度偏差，避免刚性连接带来的轴系憋劲、轴承额外负载甚至轴件断裂的问题。从结构设计来看，模型采用两组十字轴铰接结构配合两端轴叉，中间的连接叉将两组十字轴串联，能实现更大范围的偏角补偿，单节十字轴通常可适应15°到25°的轴间夹角，双节串联结构在合理布置下可抵消单节万向节传动带来的转速波动，让输出端转速更平稳，减少传动过程中的冲击振动。十字轴与轴叉的配合位置设计有衬套安装位，

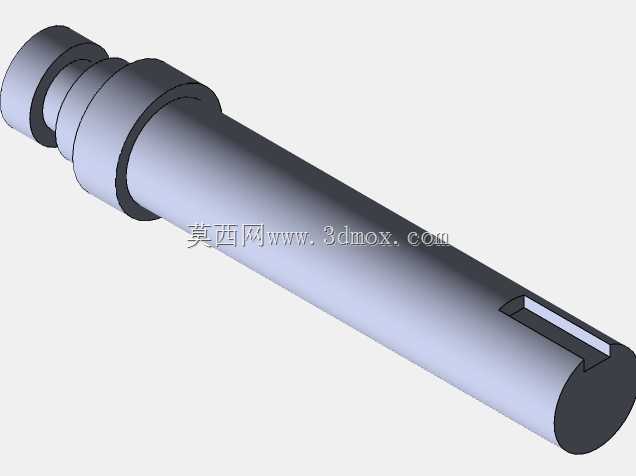

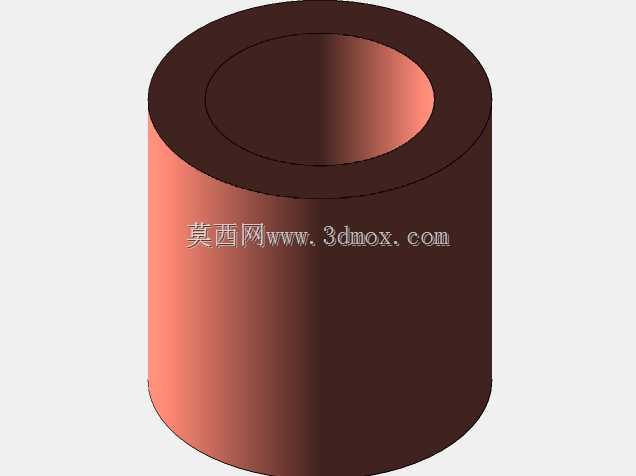

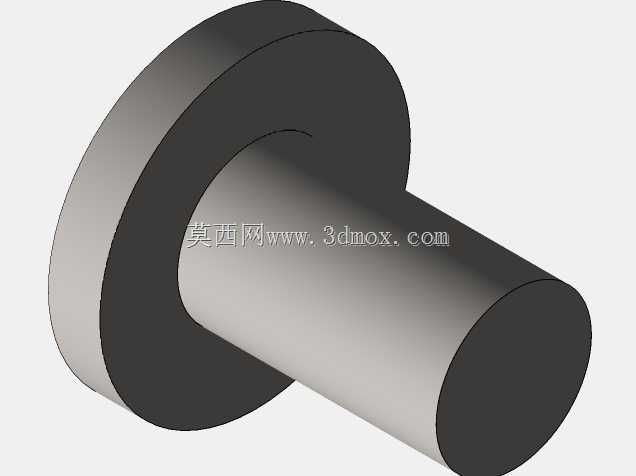

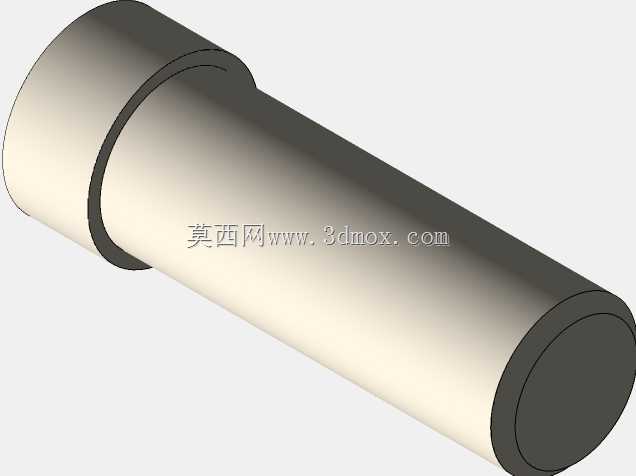

　　实际生产中会在这里加装滚针轴承降低铰接转动的摩擦阻力，同时预留润滑脂注入通道，方便日常维护时补充润滑介质，减少铰接面的磨损，延长部件使用寿命。两端的轴头采用标准光轴配合轴套的结构，轴套上设计有紧定螺钉安装位，安装时可通过紧定螺钉将联轴器与两端设备轴锁紧固定，也可根据实际安装需求更换为键连接结构适配更大扭矩的传递场景。外形尺寸上，这类联轴器的径向最大尺寸由十字轴的回转直径决定，安装时需要预留足够的径向空间避免十字轴回转时与周边结构发生干涉，轴向长度可根据实际传动距离调整中间连接段的尺寸，适配不同安装间距的轴系连接需求。建模过程中需要重点保证十字轴四个轴颈的同轴度、轴叉耳孔的位置度，避免装配后出现转动卡滞、传动间隙过大的问题，铰接位置的配合公差需要选取合理的间隙配合，既要保证转动灵活，也要控制传动回差在允许范围内，保证传动精度。
