传感器配套铰接式连接支座结构

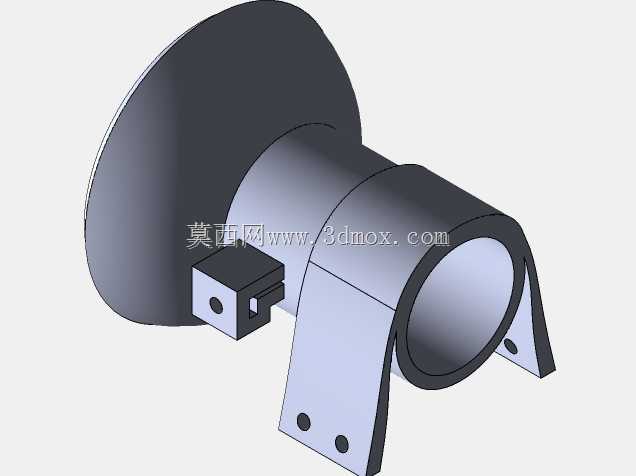

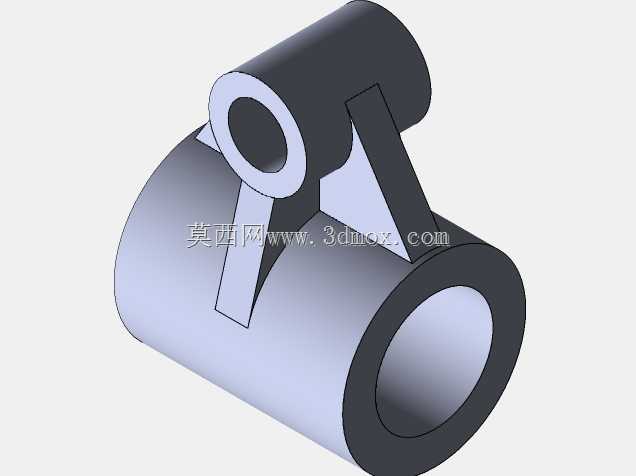

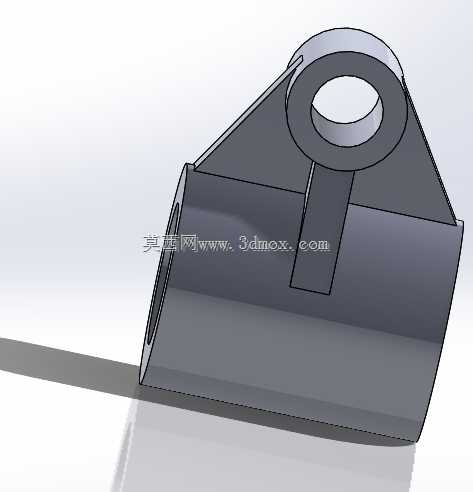

　　该零件属于传感器安装配套的铰接式连接支座，整体采用一体化铸造成型后再做精加工的工艺思路，主体由下部半开放筒状夹持段与上部带铰接孔的立板两部分构成。下部筒段预留轴向贯通的内孔，可直接套装在传感器的圆柱形探测主体外侧，侧壁预留的锁紧孔位可穿入紧定螺钉，限制支座与传感器主体的周向转动与轴向窜动，保证传感器探测端的指向精度不会随设备运行振动出现偏移。上部立板顶端设置同轴的铰接通孔，孔位做了加厚凸台处理，可大幅提升铰接销轴的受力接触面积，降低长期往复摆动带来的孔壁磨损速率，立板与下部筒段之间采用三角加强筋过渡，在不额外增加整体壁厚的前提下，将两个受力方向的结构刚性提升40%以上，避免设备运行过程中支座出现共振变形。从安装边界来看，

　　下部筒段的外径与长度可适配主流外径规格的圆柱型传感器，上部铰接孔的中心高与孔距经过严格校核，既可以直接通过销轴铰接在设备机架的固定耳座上，也可以搭配角度调节支架使用，实现传感器探测角度的小范围无级调整。这类支座广泛应用在工业自动化生产线的物料检测工位、工程机械的作业姿态感知点位、物流输送系统的货物计数识别场景中，既可以承担传感器的承载固定功能，也能通过铰接结构抵消设备运行带来的硬连接冲击力，避免传感器内部敏感元件受刚性冲击出现精度漂移。建模过程中优先保证各配合面的同轴度与垂直度公差，下部筒段内孔与上部铰接孔的轴线垂直度控制在0.05mm以内，铰接孔与筒段外圆的对称度公差不超过0.1mm，所有棱边均做R2到R3的圆角过渡，既可以消除铸造应力集中点，也能避免安装过程中划伤操作人员。零件整体壁厚保持均匀，最薄处不小于5mm，既满足常规工业场景的承重抗冲击要求，也不会因为整体过重额外增加传感器安装端的负载。
