圆柱螺旋压缩减震弹簧结构示意

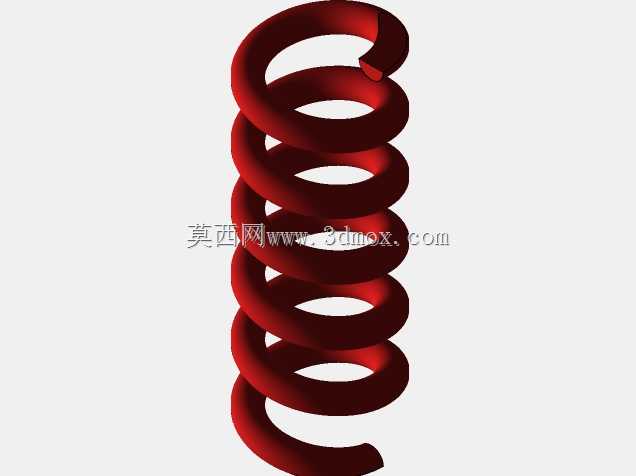

　　在各类需要缓冲、隔振与储能复位的机械结构中，圆柱螺旋压缩弹簧是出现频率极高的基础弹性元件。这个模型把弹簧的空间螺旋形态、端部并紧磨平结构以及相邻簧圈间的间隙关系完整呈现出来，便于结构工程师在方案阶段判断其在装配空间内的压缩行程、并圈位置以及与周边导向件的配合边界。

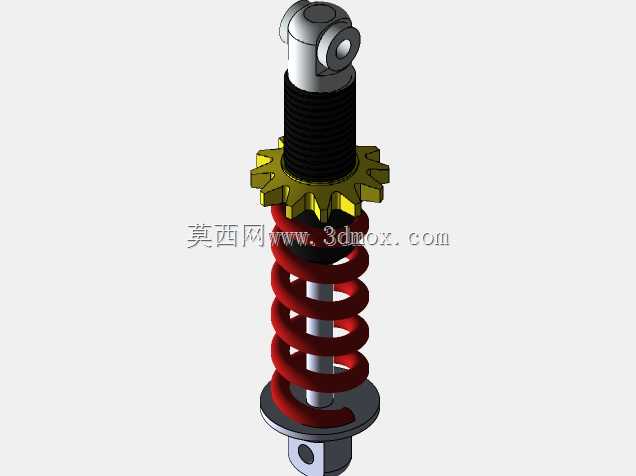

　　从实际使用看，这类弹簧并不单独构成完整减震器，而是减震总成里承担主要弹性恢复力的核心零件。它常见于乘用车悬架支柱、小型设备隔振支座、阀门启闭复位机构、工程机械操作踏板回位装置以及精密仪器的冲击缓冲位置。工作时，轴向压力使簧圈间距缩小，材料通过扭转变形储存能量；外载撤去后，弹簧依靠自身弹性恢复原状，同时把冲击能量逐步释放，降低刚性碰撞对机架、轴承或密封面造成的损伤。

　　设计这类零件时，首先要明确的不是外观圈数，而是载荷—变形特性。弹簧刚度由材料切变模量、簧丝直径、中径和有效圈数共同决定，任何一个参数改变，都会直接影响偏频、承载能力和疲劳寿命。若用于车辆悬架，还要结合减振器阻尼匹配，避免弹簧过软导致悬架频繁撞击缓冲块，或过硬造成轮胎接地性下降；若用于阀门复位，则需兼顾全开、全关位置的力值，保证密封比压的同时不使驱动机构过载。

　　模型中可见的端部结构同样关键。压缩弹簧通常采用并紧端，部分工况下还要磨平端面，以保证支撑面与轴线垂直，减少受载时的侧向偏移。实际装配时，弹簧内部常设导向杆，外部可配导向套，防止长径比偏大后发生屈曲。安装边界需要预留自由高度、预压高度和最大压缩高度三个位置：预压量用于消除初始间隙并提供基础复位力，工作行程范围内不得让有效圈发生碰撞，极限压缩位置还要考虑并紧后的刚性接触风险。

　　从建模角度看，螺旋体的扫描路径、节距变化和端部收口必须连续，否则在后续有限元分析或工程图展开时容易出现剖面失真。簧丝直径与中径的比例也会影响成形可行性，旋绕比过大易使弹簧柔软失稳，过小则卷制困难并增大内侧应力。表面处理、喷丸强化和强压处理虽然在几何模型中不可见，但在选型时必须与工况腐蚀环境、疲劳循环次数一并考虑。

　　这个示意模型的价值在于把抽象的螺旋压缩关系转化为可测量的三维形体，使设计者能够直接检查弹簧在腔体、活塞杆或安装座之间的空间占位，核对压缩过程中是否与相邻零件干涉，并据此调整圈数、中径和端部支撑形式，为后续出图、强度校核和实物试制提供清晰的结构依据。
