内燃机活塞组件精密结构设计方案

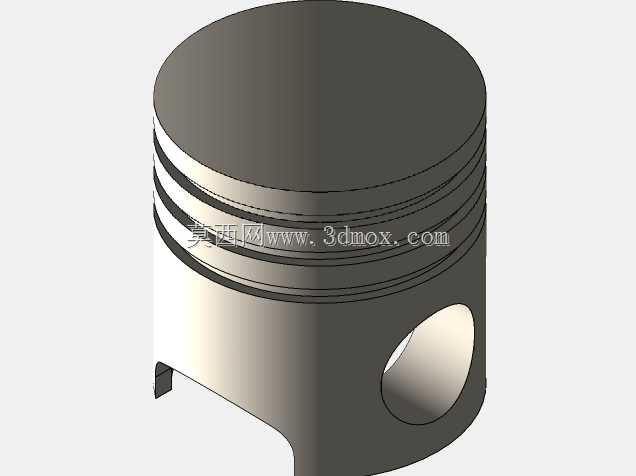

　　活塞作为内燃机往复运动的核心承载构件，直接决定动力输出的平顺性与整机耐久表现，这款四缸机型配套的活塞结构，在设计阶段就围绕缸内燃烧压力传递、往复惯性力平衡、热负荷管控三个核心维度展开。从实际装车场景来看，这类活塞广泛适配小排量乘用车四缸汽油机型，也可经过局部尺寸调整后用于小型工程机械的动力单元，在气缸内完成进气、压缩、做功、排气四个冲程的循环动作，将燃油燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

　　结构设计上，活塞头部预留了多道环槽安装位，分别对应气环与油环的装配需求：气环负责密封燃烧室与曲轴箱之间的通路，避免高压燃气窜入曲轴箱稀释机油；油环则在缸壁表面均匀布油并刮除多余润滑油，减少机油参与燃烧的概率。活塞销座孔采用对称式布局，销孔与活塞销采用高精度间隙配合，既保证动力传递过程中无松旷冲击，也能在热机状态下预留合理的膨胀余量，避免活塞受热抱死。裙部的型线经过优化，并非规则圆柱结构，而是根据工作状态下的热变形、侧压力受力方向做了异形修正，冷态装配时裙部与缸壁保留微米级配合间隙，热机膨胀后可形成均匀的承压面，降低敲缸异响与偏磨风险。

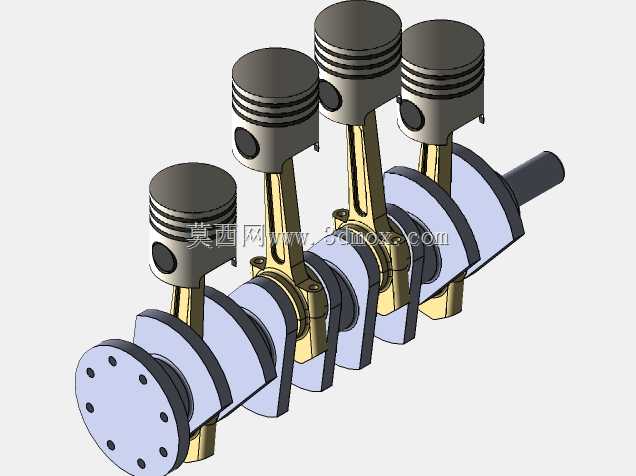

　　从安装边界来看，活塞的外径尺寸需与对应缸径严格匹配，轴向高度决定了在上止点、下止点位置时与气门、曲轴平衡块的安全避让距离，设计过程中需要同步校核活塞运动到极限位置时的空间余量，避免运动干涉。活塞销的孔径、长度需与连杆小头尺寸适配，卡环槽的位置用于安装活塞销卡环，限制活塞销的轴向窜动。建模过程中需要重点还原环槽的截面尺寸、销座的加强过渡圆角、裙部的局部减重结构，这些细节直接影响后续有限元分析的应力分布结果，也能为工艺端的铸造、机加工工序提供准确的三维参考，帮助结构工程师在设计阶段快速完成活塞与连杆、缸体、曲轴的虚拟装配校验，提前排查运动干涉与配合公差不合理的问题。
