法兰安装式密封填料函结构设计

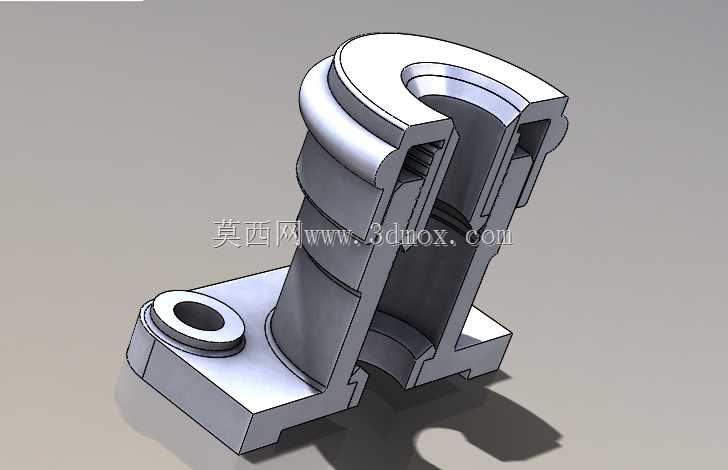

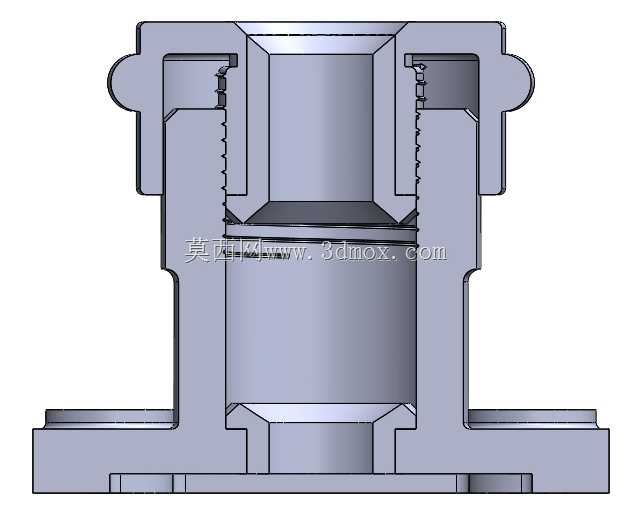

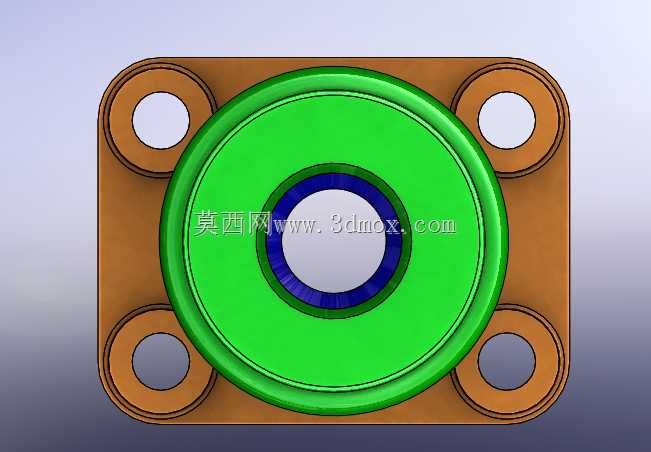

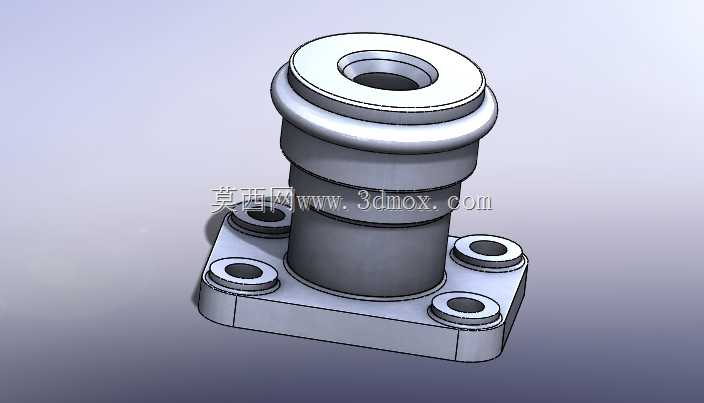

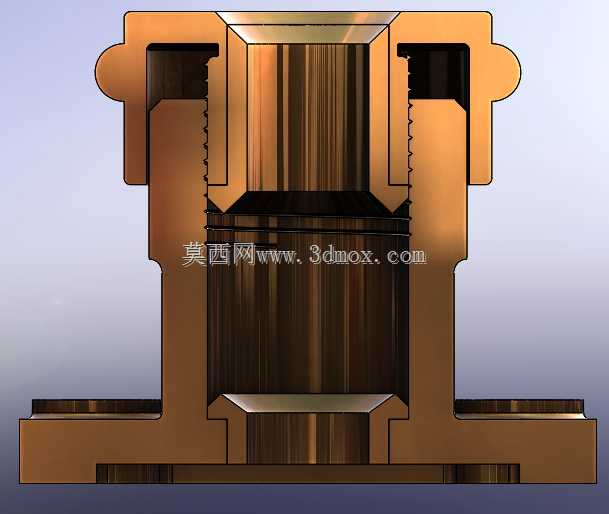

　　这款填料函主要应用于各类需要贯穿轴动密封的工业场景，在泵类、阀组、反应设备、流体输送管路的轴伸位置承担密封阻隔作用，避免腔体内的流体介质沿轴杆间隙向外泄漏，同时阻挡外界粉尘、杂质进入设备腔体内部。从结构设计来看，底部采用方形法兰安装基座，四个角位设置同轴通孔，可通过螺栓直接与设备端面对接固定，安装时法兰端面与设备密封面贴合，能保证安装后的同轴度与连接稳定性，避免运行过程中出现偏载导致密封失效。主体为阶梯式柱状腔体结构，上部设置多层环形凸台，既可以作为填料压盖的定位限位结构，也能增强腔体自身的结构刚度，减少内部填料受压后的形变余量；中部腔体为填料填充腔，可根据实际密封需求填充不同材质的密封填料，适配不同压力、温度、介质属性的工况，

　　腔体的内径尺寸与适配轴杆保持合理间隙，既保证轴杆转动时无卡滞，又能控制填料的压缩量在合理区间，保证密封效果的同时降低轴杆磨损。上部的通孔为轴杆穿装通道，孔口做了圆角过渡处理，避免安装时刮伤轴杆表面，也能减少轴杆转动过程中与孔口的硬摩擦。设计过程中优先考虑了安装维护的便捷性，法兰基座的安装孔位采用对称布局，适配多数常规设备的端面孔位标准，无需额外加工转接板即可直接安装；阶梯式的腔体结构让填料更换时无需完全拆卸整个组件，只需拆开上部压盖即可完成填料的更换维护，降低现场运维的工作量。从安装边界来看，方形法兰的边长尺寸适配常规小通径密封场景的安装空间，整体柱状主体的高度控制在紧凑范围内，不会占用过多设备外部空间，

　　可适配安装空间受限的紧凑型设备布局。结构的壁厚经过合理核算，在保证腔体承压能力的前提下尽可能控制整体重量，法兰与柱状主体的衔接位置做了圆角过渡，避免应力集中导致的结构开裂，即使在有一定振动的工况下也能保持结构强度稳定。这类填料函相比集成式密封结构，具备更强的工况适配性，可通过更换不同填料实现对水、油、弱腐蚀性介质等不同流体的密封，在中小通径的低压动密封场景中具备很高的实用价值，建模过程中对各配合面的公差做了合理预留，法兰安装面的平面度、腔体与安装孔的同轴度都符合常规机械密封件的加工精度要求，可直接用于生产加工的参考，也可作为设备整体设计时的标准密封组件选型参考。
