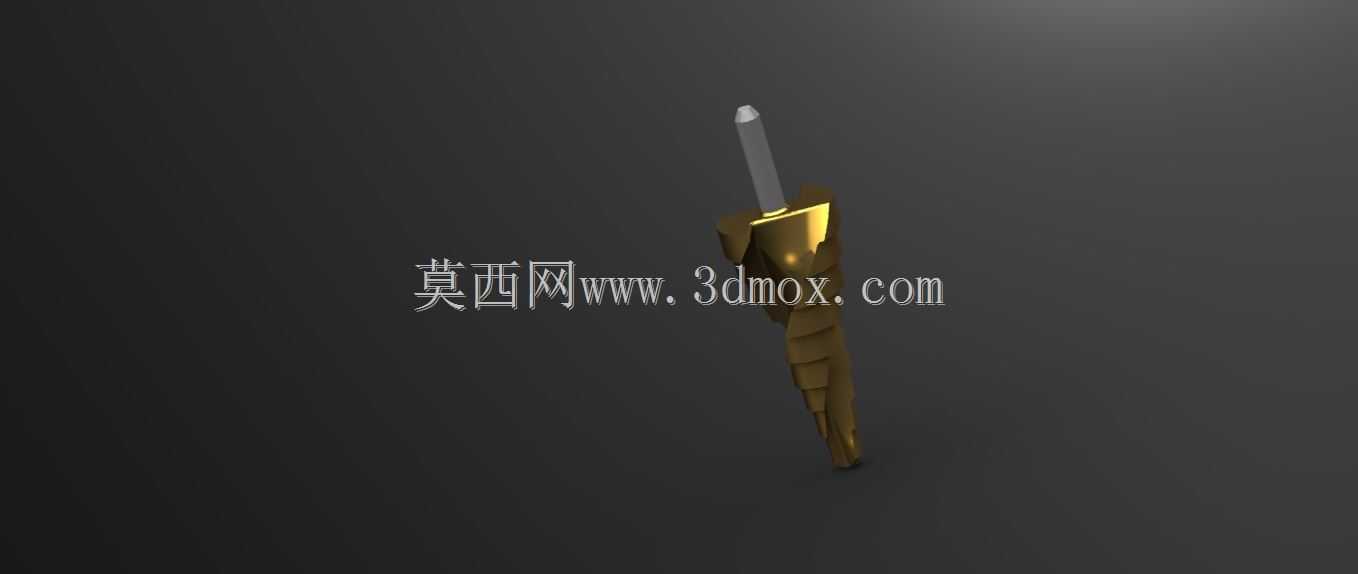

多阶变径阶梯钻切削刀具结构设计

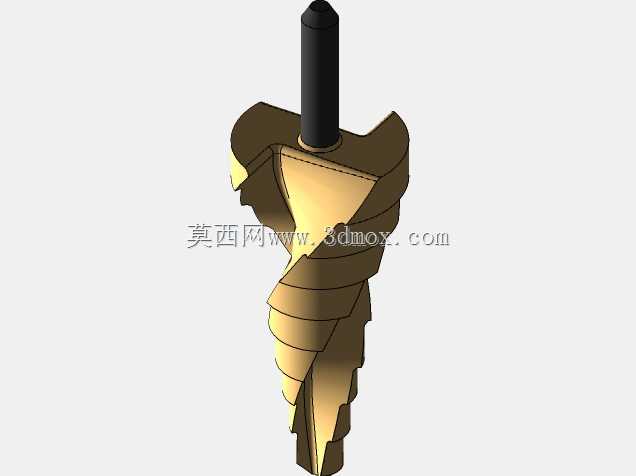

　　在机械加工的孔加工工序里，阶梯钻是能一次完成多直径台阶孔加工的常用刀具，省去频繁换刀、反复对刀的步骤，在钣金加工、五金件批量生产、管路安装预制孔加工场景中应用十分广泛。这款阶梯钻的设计核心围绕一次成型多阶孔的加工需求展开，刀体采用分段变径的阶梯式结构，每一段切削刃对应一个加工孔径，从钻尖开始直径逐段增大，相邻阶梯之间做了平滑过渡的刃口处理，避免加工时出现台阶处的毛刺崩边问题。钻尖部分采用标准的顶角设计，保证初始钻孔时的定心精度，不会出现入钻偏移的情况，这一点在薄板加工时尤为重要，能有效防止钻尖打滑刮伤工件表面。刀体的排屑槽沿着整个刀身螺旋分布，槽型的深度和宽度随刀体直径变化做了对应调整，保证每一段切削刃产生的切屑都能顺利排出，

　　不会因为切屑堵塞在阶梯位置造成孔径超差或者刀体过热磨损。从安装边界来看，这款阶梯钻的夹持段采用等直径直柄结构，适配常规的钻夹头、手电钻、台钻、加工中心刀柄的夹持范围，不需要额外定制专用夹持工装，能直接在现有钻孔设备上换装使用。不同阶梯段的直径公差按照精密孔加工的要求做了设计预留，加工出的台阶孔可以直接满足螺栓沉头、管路接头安装的尺寸要求，不需要后续二次锪孔工序。在实际使用场景中，针对薄钢板、铝合金型材、塑料板材等常见加工材质，这款阶梯钻的刃口角度做了差异化适配，既保证切削时的锋利度，又能避免软质材料加工时出现的粘刀问题。刀体的阶梯段长度根据常见的工件安装孔深度做了匹配，比如最前端的小直径段长度适配薄板通孔加工，

　　后续的大直径阶梯段长度对应沉头孔的深度要求，加工时不需要额外测量深度，靠阶梯端面的限位就能直接加工出符合深度要求的沉台，大幅降低批量加工时的操作难度。设计过程中还考虑了刀具重磨的可行性，每一段切削刃的后角都做了统一的角度设计，后续刃磨时不需要调整特殊角度，普通工具磨床就能完成重磨作业，延长刀具的整体使用寿命。在汽车零部件加工、配电箱柜体生产、五金家具组装孔加工这类需要大量台阶孔的工序里，这种结构的阶梯钻能把原本需要换3到4把钻头才能完成的工序压缩到一次走刀完成，加工效率能提升数倍，同时还能避免多次换刀带来的同轴度误差，保证各个台阶孔的同心度符合装配要求。
