十字槽沉头自攻螺钉结构设计

　　沉头自攻螺钉在薄板连接、仪器仪表外壳固定、塑料件装配以及传感器支架安装中使用频繁。其核心价值在于装配后头部能够沉入被连接件表面，形成平整外观，同时避免突出头部对周边零件运动、走线或操作人员造成干涉。做三维结构时，先把使用边界想清楚，比单纯画一根螺杆更重要。

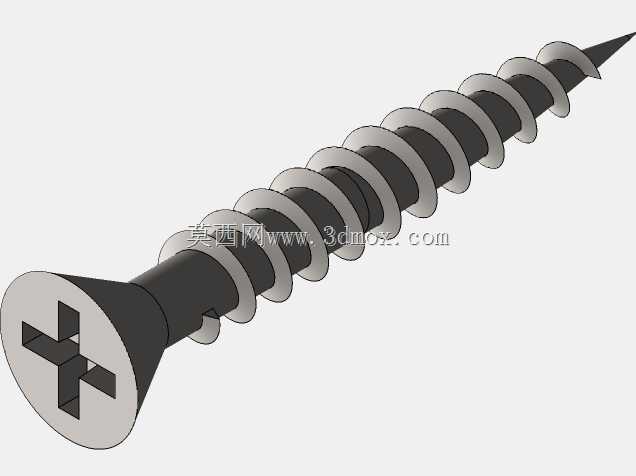

　　这个模型采用十字槽沉头形式，头部锥面与工件沉孔直接配合。沉孔角度、头部直径和头部高度需要一起控制：锥角决定接触状态，头径决定承压范围，头高则关系到螺钉是否能够完全沉下。若头部过高，装配后表面会残留凸起；若过低，又可能造成沉孔边缘压溃或拧紧深度不足。实际选型时，还要结合被连接件材料确定 countersink 余量，塑料件通常需要更大的接触面积以分散压力。

　　螺杆部分为自攻螺纹，牙型较尖，螺距相对明显，适合在预制底孔中直接攻出配合螺纹。建模时不能只画一片螺旋面复制，应把牙顶、牙底、导入锥和末端尖点连续处理，否则在剖切、干涉检查或3D打印样件时容易出现失真。末端逐渐收尖，有利于对准底孔并降低攻入阻力；靠近头部的几圈螺纹承担主要拉拔力，因此牙型完整性和根部过渡尤其关键。

　　从安装方式看，十字槽适合常用十字批头驱动，槽口深度要兼顾强度与传动效果。槽太浅会打滑，槽太深又会削弱头部结构。槽口与头部中心的同轴度、批头进入空间以及头部锥面与工件表面的贴合关系，都应在装配模型中检查。对于仪表类小空间结构，螺钉周围还要预留批头摆动和手指或电批进入的空间，不能只按螺纹孔本身留位。

　　这类紧固件在传感器安装中常被忽视，但它直接影响定位稳定性。若安装面较薄，应核算板厚与螺纹啮合长度；若用于喷涂件、氧化件或钣金件，还要考虑表面层厚度对沉孔贴合的影响。模型把头部、杆部、螺纹牙型和尖端作为一个整体表达，能够用于装配校核、安装空间确认、紧固件库建立以及教学演示，帮助设计人员在结构阶段就把连接方式、沉入深度和周边干涉问题处理到位。
