铰接式万向传动连接关节结构设计

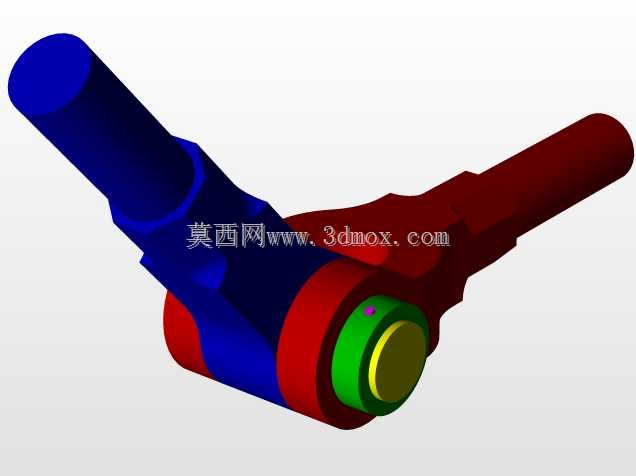

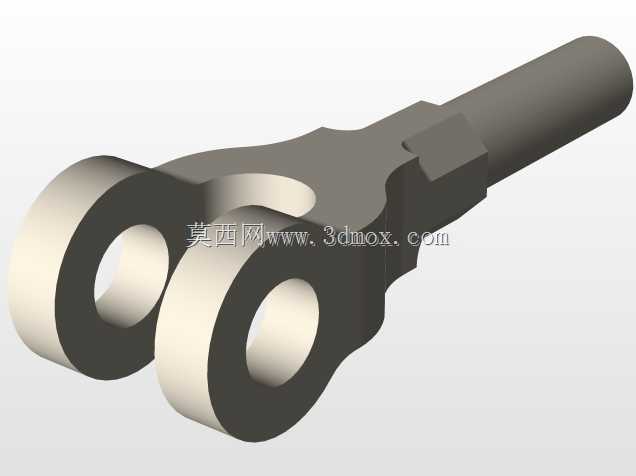

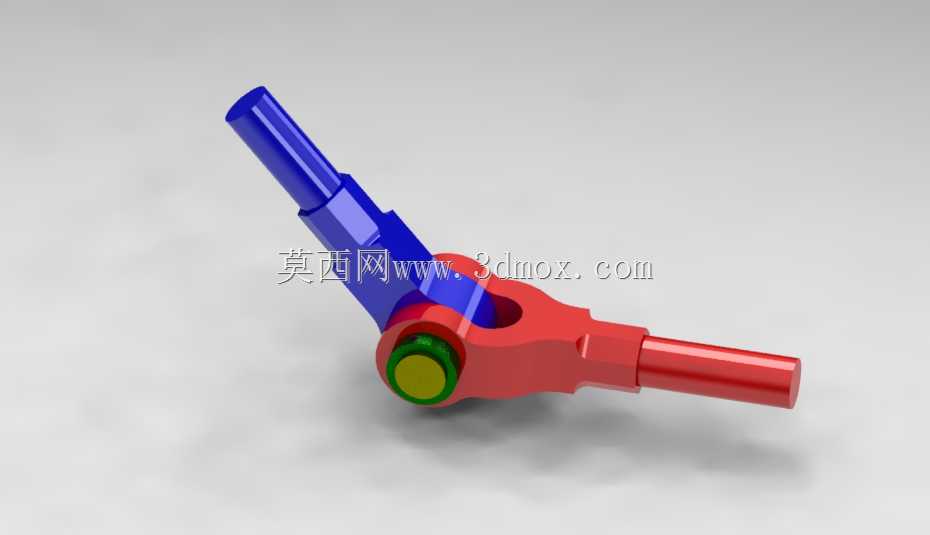

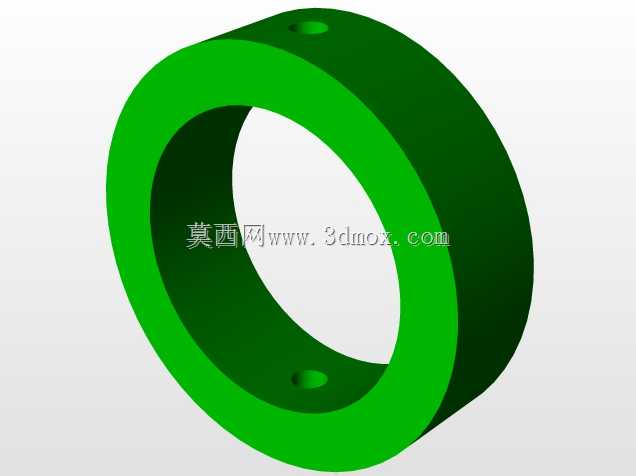

　　这类铰接式传动关节常被用在需要小角度变向传递动力的小型传动链路里，比如轻工自动化设备的连杆传动端、检测仪器的微调传动机构、小型工装夹具的角度调节连接位，很多需要补偿两轴间小范围角度偏差的传动场景都能见到这类结构的身影。从结构设计逻辑来看，该关节采用分体式铰接布局，两端分别设置同轴的杆状连接端，中间通过销轴实现两部分的铰接配合，铰接位置预留了足够的转动间隙，可允许两端连接轴在一定锥角范围内相对摆动，以此补偿安装过程中出现的同轴度误差，或是设备运行过程中因结构形变带来的轴系偏移，避免传动过程中出现卡滞、额外附加载荷的问题。两端的杆状连接端采用等径圆柱设计，可直接插入对应传动件的安装孔内，通过顶丝或者过盈配合完成固定，安装边界清晰，

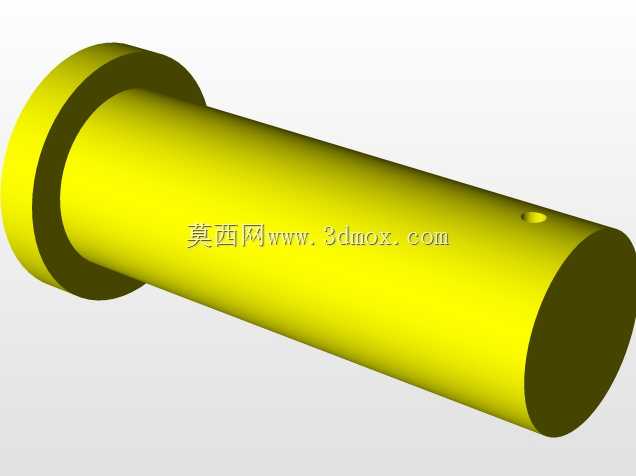

　　不需要额外设计复杂的适配结构，能直接适配常规直径的传动连杆。铰接位置的销轴端部做了限位结构，防止设备运行过程中销轴脱出导致传动失效，铰接接触面做了光滑过渡处理，减少相对转动时的摩擦阻力，长期往复摆动也不会出现过度磨损的问题。在实际选型应用时，需要先确认两端连接杆的直径是否匹配安装孔位，再核对关节允许的最大摆动角度是否满足实际工况的变向需求，同时要关注铰接部位的载荷上限，避免超出承受范围导致结构变形。这类关节相比一体化的刚性传动杆，最大的优势就是可以在不额外增加万向联轴器成本的前提下，实现小角度的传动补偿，结构紧凑占用空间小，在小型轻量化的传动结构里适用性很强，不需要复杂的维护，铰接位置定期补充润滑脂就能保证长期稳定运行。建模过程中需要重点关注铰接孔与销轴的配合公差，既要保证转动灵活无卡滞，又要避免间隙过大导致传动回程误差超差，两端连接杆的同轴度、铰接面的平面度都需要控制在合理公差范围内，才能保证装配后转动顺畅，不会出现偏磨的问题。
