带保持架深沟滚珠轴承三维结构设计

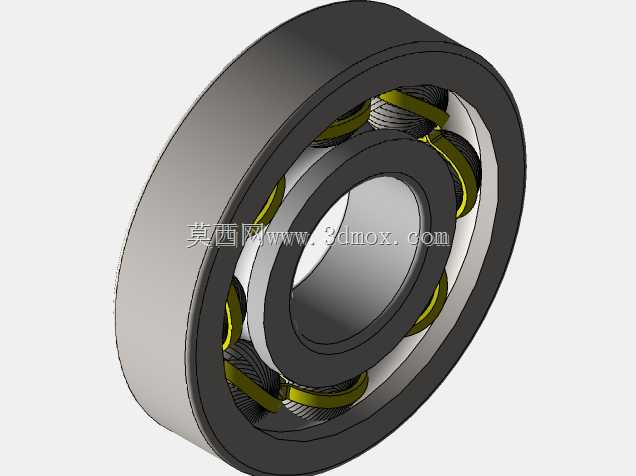

　　这款滚珠轴承的三维结构完整还原了深沟球轴承的核心组成，包含冲压成型的波浪形保持架、经淬硬处理的内外圈滚道、均匀排布的钢制滚动体，各部件的装配间隙完全符合常规通用轴承的配合公差要求，可直接用于设备传动系统的支撑结构选型参考。在各类旋转传动场景中，这类轴承主要承担径向载荷，也可在一定范围内承受双向轴向载荷，常被布置在电机输出端、减速机输入轴、输送机辊筒两端、机床主轴支撑位等位置，用来降低轴系旋转过程中的摩擦阻力，同时约束轴系的径向与轴向窜动，保证传动部件的回转精度。从设计逻辑来看，建模时优先保证了滚道曲率与滚动体直径的匹配关系，内外圈滚道的圆弧曲率半径略大于滚动体半径，既可以保证滚动体与滚道的接触面积足够承载，

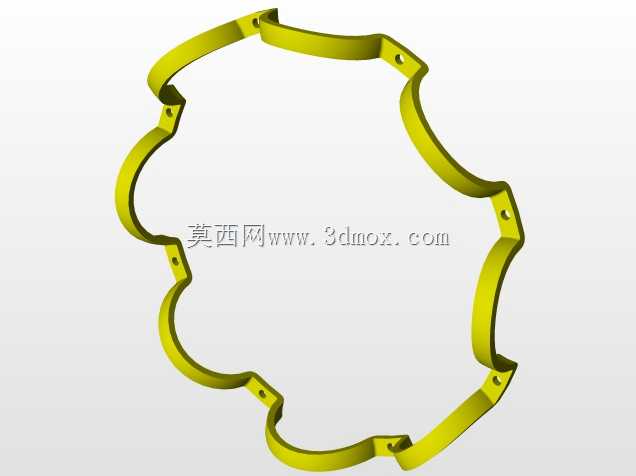

　　又能避免滚动体在滚道内出现卡滞；保持架采用兜孔结构包裹每颗滚动体，兜孔的间隙设置兼顾了滚动体的灵活转动与保持架的定位约束，防止滚动体在运转过程中出现相互摩擦、挤堆的问题。安装边界方面，该轴承的内圈与轴采用基孔制过渡配合，外圈与轴承座孔采用基轴制过渡配合，建模时预留的安装倒角尺寸符合通用轴承的安装规范，可避免装配时出现棱边卡滞、配合面刮伤的问题；轴承的宽度、内外径尺寸遵循通用深沟球轴承的尺寸系列，选型时可直接匹配对应轴径与座孔尺寸的安装位，无需额外修改安装空间。在实际设备运维场景中，这类轴承的三维模型可用于装配干涉检查，提前验证轴系台阶高度、轴承端盖压紧量、密封件布置空间是否合理，避免实际装配时出现轴承压装不到位、

　　运转时与周边部件刮蹭的问题；建模时还原的保持架与滚动体的相对位置，也可用于演示轴承的运转原理，帮助刚接触机械设计的人员理解滚动轴承的载荷传递路径：径向载荷作用下，载荷从内圈滚道通过承载区的滚动体传递到外圈滚道，再分散到轴承座结构上，保持架则带动非承载区的滚动体依次进入承载区，保证运转过程的连续性。
