带冷却管路的两板塑料注射成型模具

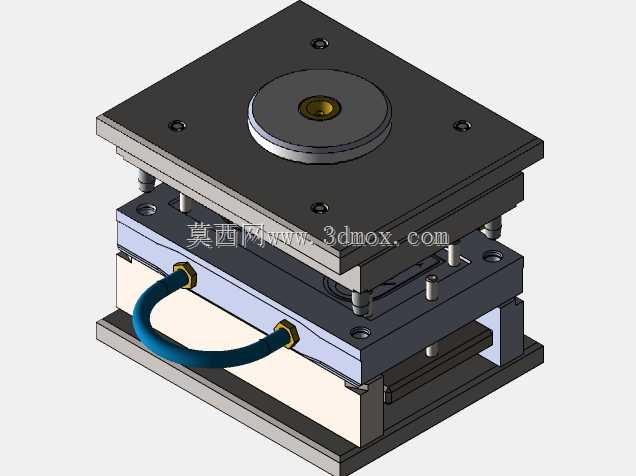

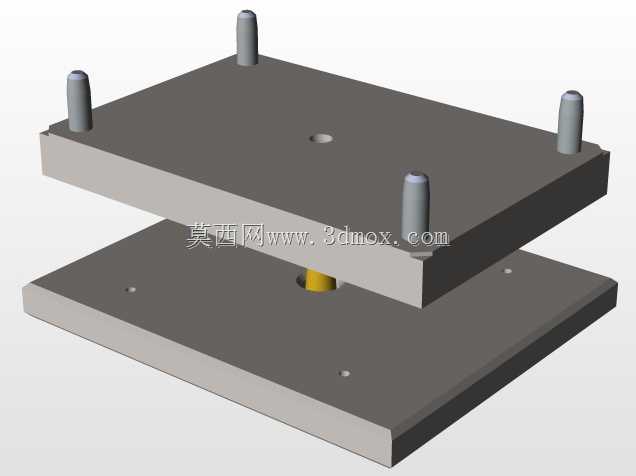

　　这套塑料注射成型结构，主要面向小型热塑性塑料件的批量注塑生产场景，常见于消费电子小型结构件、传感器配套塑料外壳、日用精密塑料配件的生产工位，适配常规卧式注塑机的安装接口，可直接配套对应吨位设备完成连续注塑作业。从结构设计逻辑来看，整体采用标准两板模架布局，上下模通过导柱导套实现精准合模导向，合模过程中导套与导柱的配合间隙控制在常规精密注塑要求范围内，避免合模错位导致的塑件飞边、尺寸超差问题。上模部分设置定位圈与注塑机炮嘴对位，主流道直接开设在定模镶件内，缩短熔体填充流程，减少流道凝料浪费。动定模的分型面贴合区域做了平整研磨处理，合模后可承受注塑过程中的型腔内熔体压力，不会出现溢料问题。冷却回路采用侧置快插接头外接冷却水管的设计，

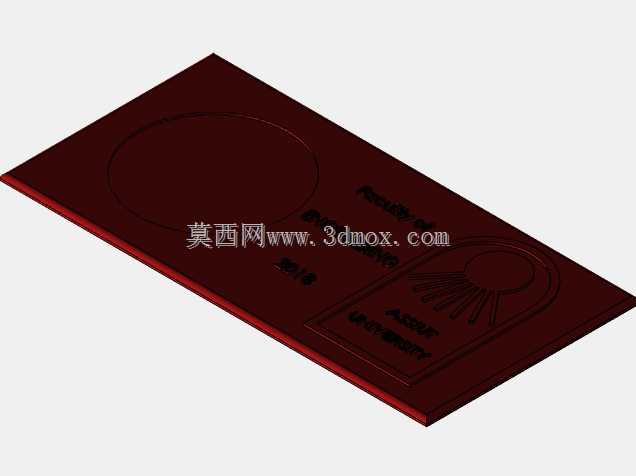

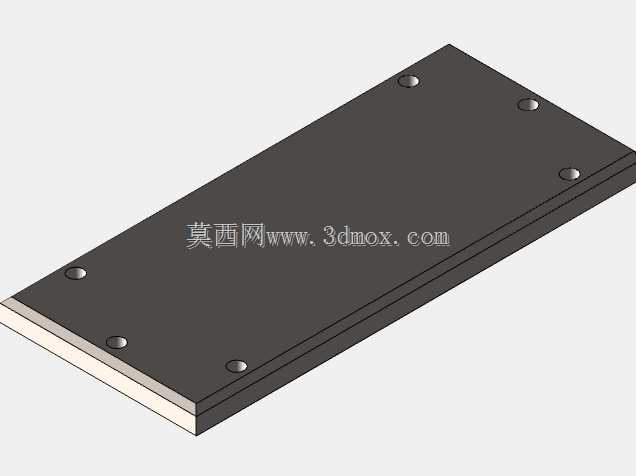

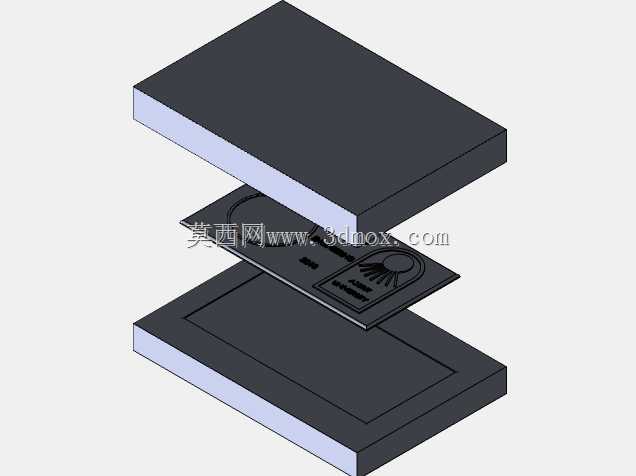

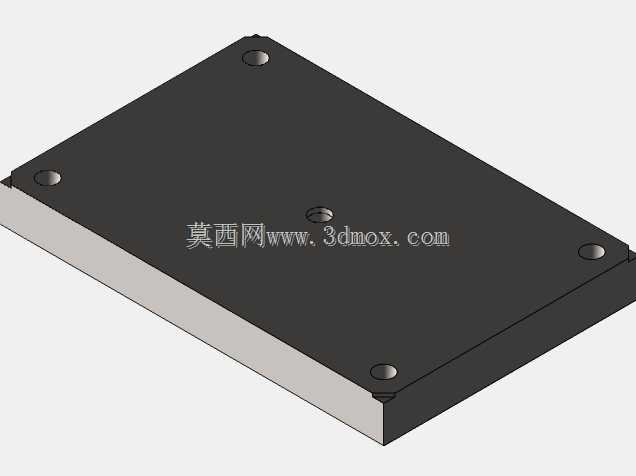

　　回路沿模仁周边均匀排布，可在注塑保压完成后快速带走型腔内热量，缩短塑件冷却定型周期，提升单批次生产效率，管路接头采用标准铜制快插结构，可快速对接车间常规冷却水循环管路，无需额外定制转接配件。安装边界方面，模架整体为方形结构，上下模的安装板预留了标准螺栓固定孔位，可直接适配注塑机的模板T型槽间距，无需额外加工转接板；动模侧预留顶出机构的安装空间，配套常规圆顶针即可完成塑件脱模，顶针排布位置对应塑件的非外观面，避免顶出痕迹影响塑件外观质量。整套结构的导向部件、紧固部件均采用标准模架通用规格，后期维护更换配件无需单独定制，可降低生产过程中的备件成本。模仁部分采用分体式镶件设计，若后续塑件出现设计变更，

　　仅需更换对应模仁镶件即可快速适配新的生产需求，无需整体更换模架，能有效压缩产品迭代的工装准备周期。在实际生产适配中，可根据所加工塑料原料的熔融温度特性，调整冷却回路的水流速度与温度，匹配不同原料的冷却定型需求，比如加工ABS类通用塑料时可采用常温水冷却，加工PP类结晶型塑料时可适当降低冷却水温，保证塑件成型后的尺寸稳定性。
