立式四方车床刀架结构三维设计

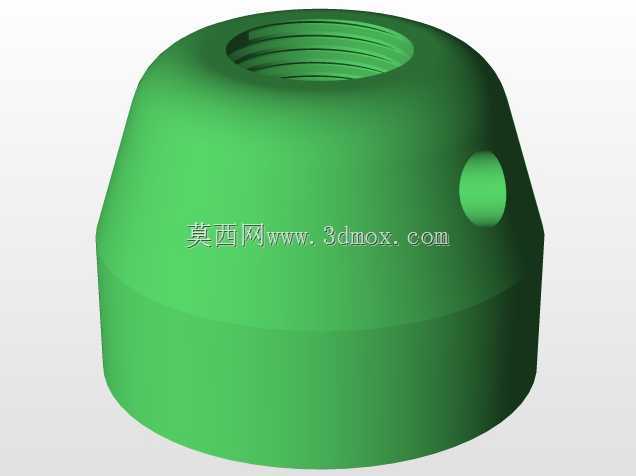

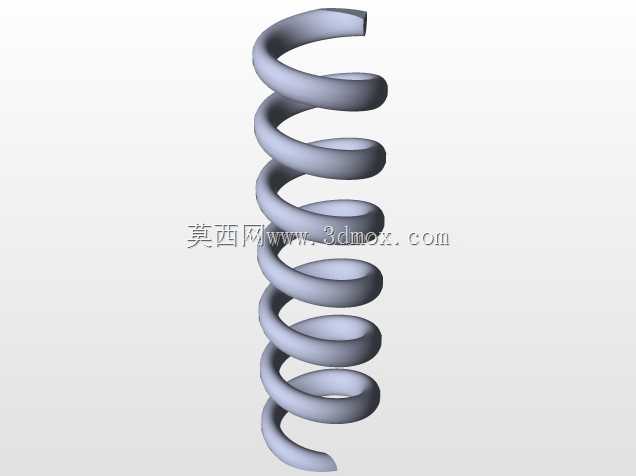

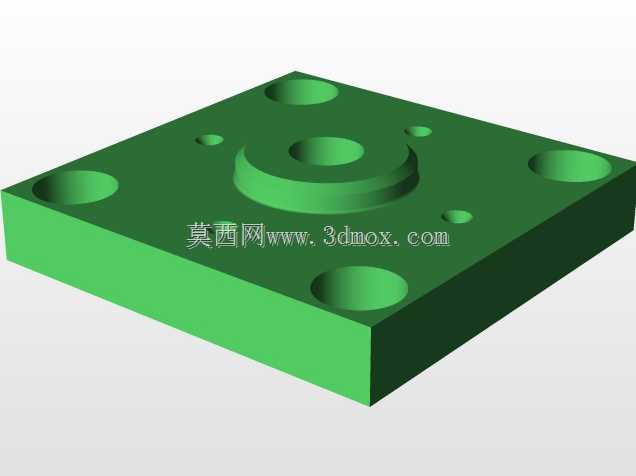

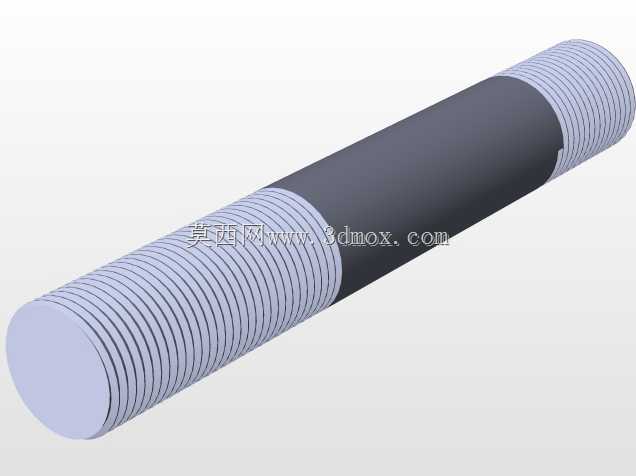

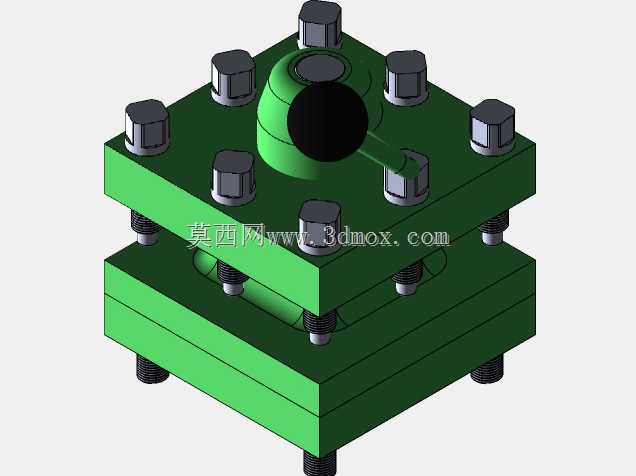

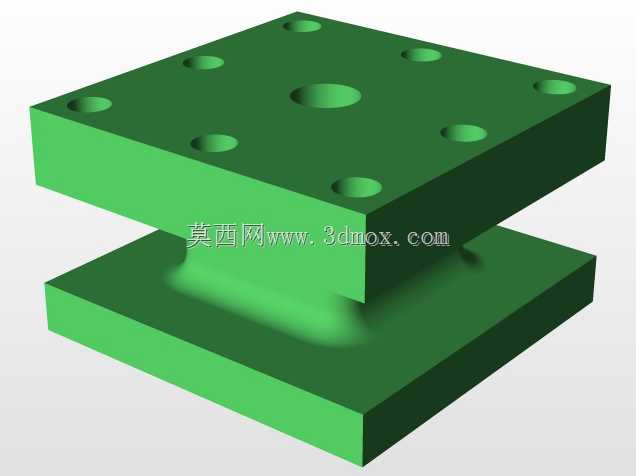

　　这款立式四方刀架是普通卧式车床最常用的电动/手动换刀功能部件，日常在中小型普通车床、经济型数控车床上的应用覆盖率极高，主要承担多工序车削作业中的刀具承载、定位锁紧与工位切换功能，适配外圆车刀、端面车刀、切断刀、内孔车刀等常用车削刀具的装夹需求，一次装夹可完成四个工位的刀具预置，减少加工过程中反复拆装换刀的辅助时间。从结构设计逻辑来看，整体采用上下两层叠式方座结构，上层为可回转的刀台本体，下层为与车床中拖板连接的固定基座，周向均匀布置的8根锁紧螺栓承担刀台转位后的压紧锁紧作用，螺栓配套的压缩弹簧可在转位解锁时将上层刀台均匀顶起，降低回转过程的摩擦阻力，中心位置的定位机构承担转位后的重复定位精度保障，

　　确保每次换刀后刀具的位置偏差控制在车削加工允许的公差范围内。设计过程中优先考虑了安装适配性，底部基座的安装孔位与常见CA、CD系列普通车床的中拖板安装尺寸匹配，无需额外改制连接垫板即可完成装配，整体外形的周向边界控制在200mm见方范围内，不会超出中拖板的行程干涉边界，回转过程中刀台边缘与车床主轴、尾座的安全间隙经过校核，在最大加工直径范围内不会发生运动碰撞。刀台表面的螺栓沉孔深度经过精准计算，锁紧后螺栓头部不会高出刀台表面，避免加工过程中缠绕铁屑、磕碰工件表面，中心的注水孔可直接连通车床冷却系统，将切削液精准引导至刀尖切削区域，改善刀具散热条件。在实际加工场景中，这类刀架的锁紧力可满足重切削工况下的抗振需求，

　　避免走刀过程中出现让刀、颤刀问题，四个工位的装夹面均经过磨削加工，平面度与定位基准的垂直度公差控制在0.02mm以内，确保刀具装夹后的位置精度，不管是手动转位的普通车床刀架还是电动控制的自动回转刀架，这类四方结构的核心受力逻辑、安装边界、功能布局都具备很高的通用性，建模过程中对每个锁紧单元的弹簧预压行程、螺栓啮合长度、定位销的配合公差都做了完整还原，可直接作为刀架改制、机床维修备件测绘、机床课程设计的参考模型使用，也可用于虚拟车床装配仿真的功能部件调用，还原刀架在整机中的运动逻辑与装配关系。
