车床十字滑动进给托架结构设计

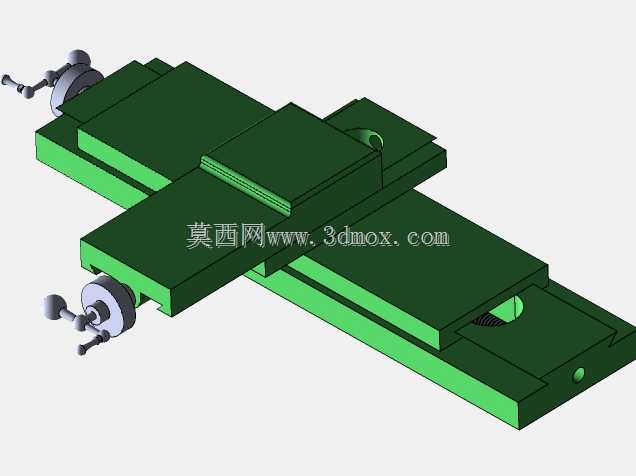

　　这款车床进给托架是卧式车床刀架系统的核心承载部件，日常加工场景中，它承担着承载刀架、传递进给运动、保障切削行程精度的关键作用，不管是外圆车削、端面切削还是内孔镗削工序，托架的运动精度直接决定工件的加工形位公差。从结构布局来看，它采用十字交叉的双层滑动导轨设计，下层导轨沿床身方向实现纵向Z向进给，上层导轨沿垂直主轴方向实现横向X向进给，两个方向的运动相互独立又通过托架基体刚性连接，能有效承载切削过程中的径向与轴向切削力，避免切削振纹的产生。设计过程中优先考虑了滑动副的配合间隙调整结构，两端设置的手轮调节机构可通过丝杆螺母副带动对应滑台移动，手轮端的刻度盘结构能实现微量进给的精准控制，满足精加工时的微米级进给调节需求。

　　导轨接触面采用了加宽的矩形导轨截面，相比燕尾导轨拥有更好的刚性承载能力，适合大切深、重切削的粗加工工况，同时导轨面预留了润滑脂注油通道安装位，可在装配时接入机床集中润滑系统，减少滑动面的磨损量，延长部件使用寿命。安装边界方面，托架下层滑台的底面与床身导轨的配合面严格匹配车床床身的导轨跨距，安装时无需额外改装即可适配同规格卧式车床的床身安装基准，上层滑台的顶面预留了刀架安装的定位销孔与螺纹孔位，可直接适配标准四工位电动刀架或者方刀架的安装尺寸，不需要二次加工安装面。结构设计时对两个方向的丝杆安装座做了同轴度强化处理，避免丝杆传动过程中出现别劲、爬行的问题，同时在滑台的行程两端设置了硬限位凸台，防止超程运动导致丝杆螺母脱开或者碰撞损坏。

　　从实际使用角度出发，托架的基体采用整体式铸铁结构构型，建模时充分考虑了铸造工艺的拔模斜度与壁厚均匀性，避免铸造过程中出现缩松、应力集中的问题，筋板布局采用纵横交错的布置方式，在减轻整体重量的同时保障了基体的抗弯、抗扭刚性，即使在满负荷切削工况下，托架的变形量也能控制在精度允许范围内。滑动面的压板结构采用可调式设计，可通过调整压板与导轨面的间隙来补偿长期使用后的磨损量，始终保持导轨副的配合精度，减少设备维护的成本与停机时间。
