传动用螺旋齿锥齿轮结构设计

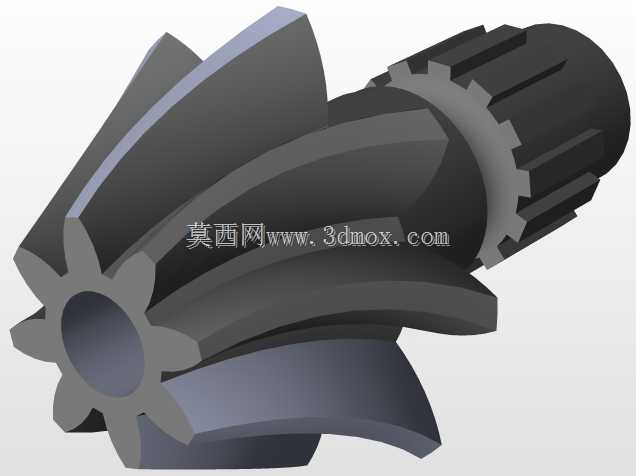

　　这款斜齿锥齿轮主要应用于相交轴间的动力传递场景，常见于差速器、机床主轴传动箱、小型农机传动组、工业减速机输入端等需要改变传动轴线方向的部位，相比直齿锥齿轮，其啮合过程是逐步进入、逐步退出的，传动时的冲击、振动和噪声都明显更低，适合中高速、重载的传动工况。从结构设计来看，该齿轮采用螺旋齿形设计，齿向存在固定螺旋角，啮合重合度比同参数直齿锥齿轮高出30%左右，能有效分散单齿承受的载荷，提升整体承载能力，同时降低传动过程中的齿面磨损速率。齿轮一端设计有内花键安装孔，用于和传动轴实现周向固定，传递扭矩时可避免键连接带来的应力集中问题，安装时需保证花键配合的同轴度公差控制在0.02mm以内，防止运转时出现偏载导致齿面异常磨损。

　　齿轮轴段外侧设计有外花键结构，可配套锁紧螺母实现轴向定位，安装边界需预留足够的轴向锁紧空间，同时要保证啮合副的安装距符合设计要求，安装距偏差过大会直接导致齿面接触区偏移，轻则加剧磨损，重则出现断齿故障。设计过程中优先对齿面接触强度、齿根弯曲强度进行校核，针对不同工况可调整齿面硬度参数，重载场景下可采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性以承受冲击载荷。日常选型搭配时，需保证配对齿轮的螺旋角大小相等、方向相反，啮合侧隙根据传动精度等级调整，普通动力传动侧隙控制在0.1-0.2mm即可，精密传动场景可适当缩小侧隙值。该齿轮的齿形加工可采用铣齿、刨齿或磨齿工艺，精度要求高的场景需在热处理后进行磨齿工序，

　　消除热处理变形带来的齿形、齿向误差，保证传动平稳性。实际装配时需在啮合齿面涂抹红丹粉检查接触斑点，保证接触斑点位于齿面中部，接触长度不小于齿长的60%，接触高度不小于齿高的50%，若接触区偏移需及时调整安装垫片厚度修正安装距，避免带病运转缩短零件使用寿命。
