高速SIP夹芯板多层冲压成型机架结构

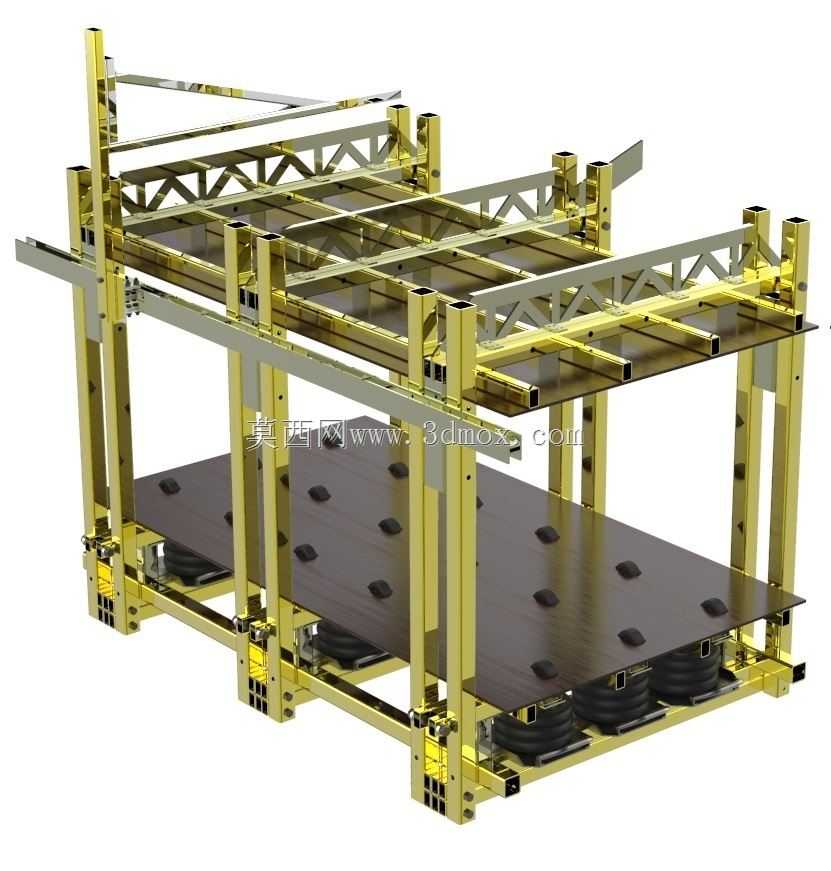

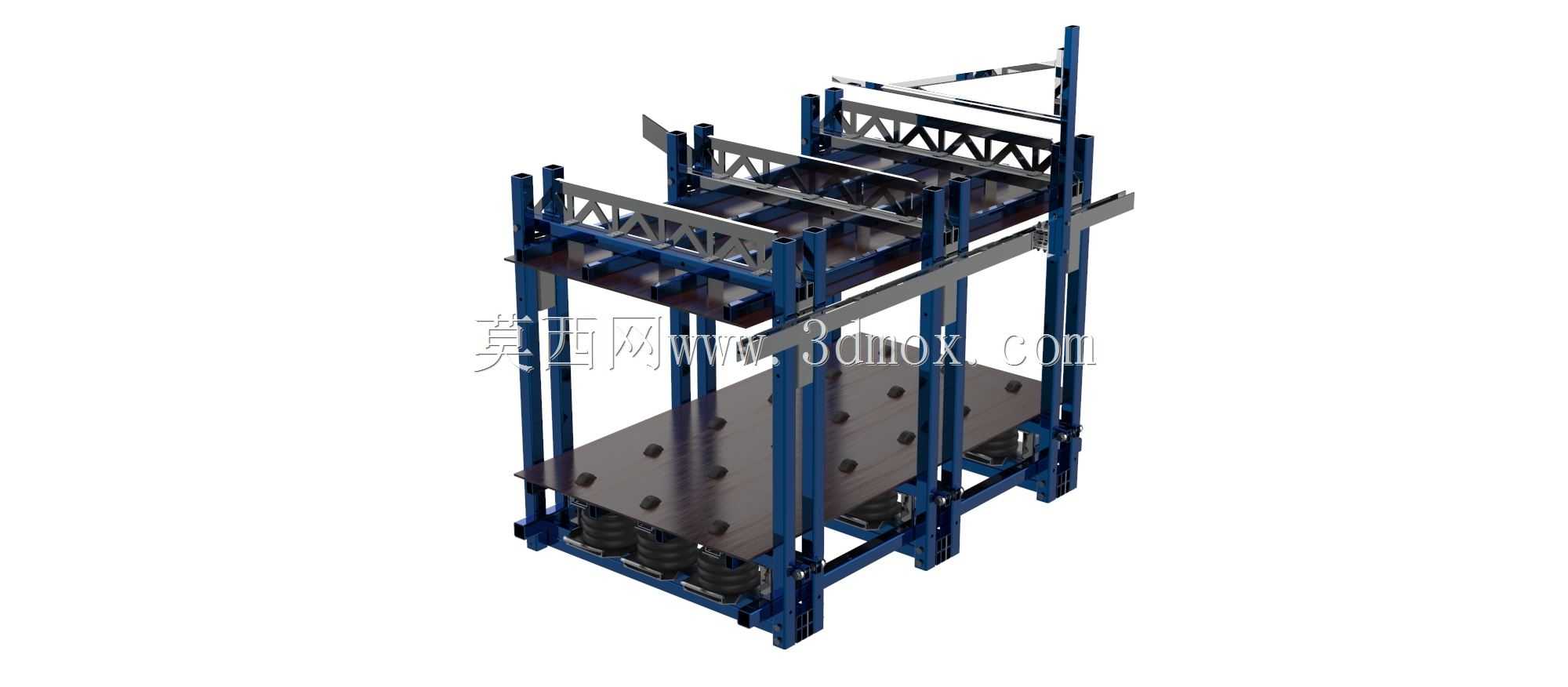

　　这套层式机架结构主要面向建筑保温板材生产线的压合成型工序，针对SIP结构夹芯板的生产工艺需求设计，适配OSB结构板与EPS芯材的复合压合作业，可同时完成多块板材的压合固化，在装配式建筑板材加工、保温围护板材生产场景中应用广泛。从结构布局来看，设备采用多层堆叠式压合工位设计，整体采用型钢焊接拼装的框架式承载结构，主立柱选用加厚矩形型钢制作，各层承载平台通过横向桁架结构与立柱刚性连接，保证多层同时受压时框架的整体形变量控制在工艺允许范围内，避免压合过程中板材出现厚度不均、边角压合不实的问题。底部承载平台下方布置有阵列式弹性缓冲组件，可在压头下行施压过程中提供均匀的反向支撑力，同时抵消压合瞬间的冲击载荷，

　　保护表层OSB板不会因局部压力过大出现破损。设计过程中针对适配板材的尺寸边界做了明确的限位规划，可兼容宽度1250mm、长度3000mm规格的OSB面板作业，适配的EPS芯材厚度覆盖100mm到300mm区间，除常规OSB面板外，也可兼容MGO面板与EPS芯材的复合压合需求，各层平台的边缘设置有可拆卸的定位挡块，可根据加工板材的实际尺寸快速调整定位边界，减少不同规格板材换产时的调整工时。框架的侧向设置有导向支撑结构，配合压合执行机构的运动轨迹做限位，保证上下压合过程中各层平台的平行度偏差不会超出工艺要求，避免压合后板材出现翘曲变形。各层承载平台的表面做了平整化处理，平台表面布置有均匀分布的定位凸点，

　　可防止压合过程中表层板材出现滑移错位，同时平台预留有排气间隙，可在压合过程中排出板材与芯材之间的残留空气，避免复合后板材内部出现空鼓缺陷。整体框架采用模块化分段设计，各段型钢构件之间通过高强度螺栓连接，既方便加工制造过程中的尺寸校验，也便于设备的运输与现场组装，可根据厂房的实际安装空间调整组装顺序，降低现场安装的吊装难度。在受力传导设计上，压合作业产生的垂直载荷通过各层平台的横向梁均匀传导至四根主立柱，再通过立柱传递至设备底部的安装基础，底部框架设置有地脚安装孔位，可通过地脚螺栓与车间混凝土地面刚性固定，保证满负荷压合作业时设备不会出现偏移晃动。
