三耳带孔锥筒法兰式传感安装基座

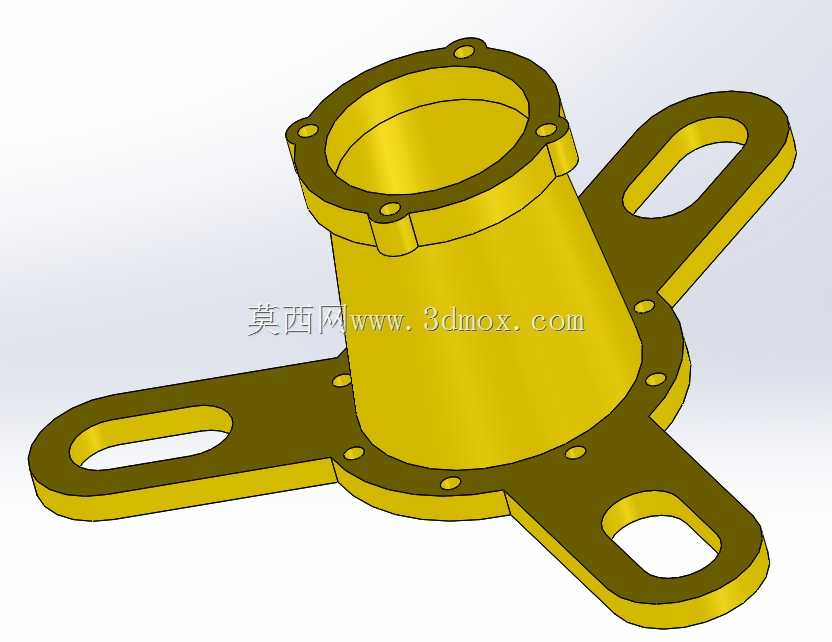

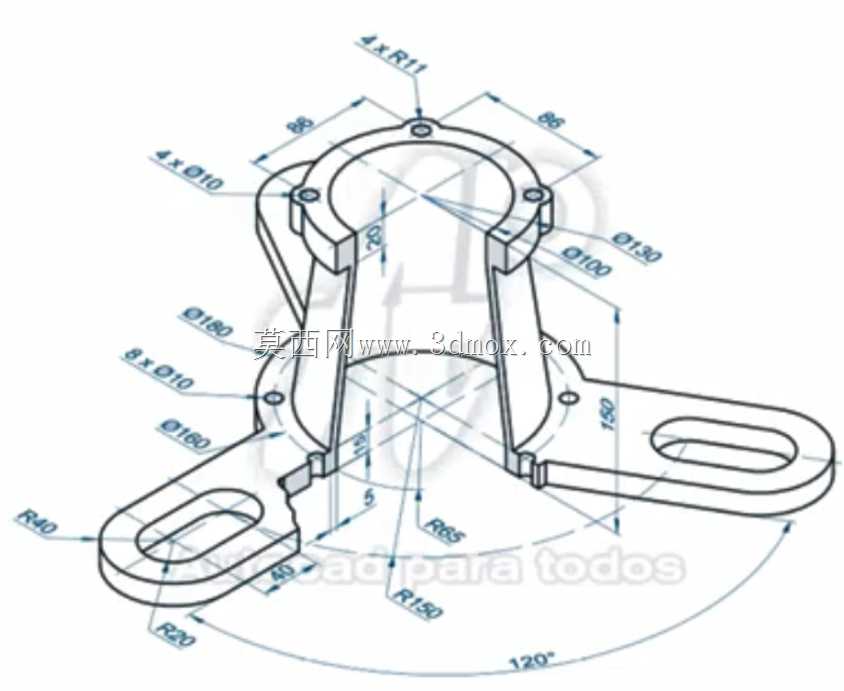

　　这款构件主要面向工业传感检测场景的安装配套需求，常见于流体管路参数监测、设备振动信号采集、工位位置传感触发等工况，作为传感单元与被测设备之间的衔接承载件，既要保证传感元件的安装定位精度，也要抵消设备运行带来的小幅振动偏移，避免检测信号出现失真。从结构功能来看，主体采用上窄下宽的锥筒形态，相比等径直筒结构，锥面过渡可以有效降低应力集中系数，在承受侧向安装载荷时，筒壁的力传导路径更顺畅，不会在根部出现应力突变导致的断裂风险。上端面的法兰环均匀布置了多个螺栓孔，用于匹配传感元件的安装法兰，安装时通过螺栓锁紧即可保证传感端面与基座的贴合度，密封槽可适配O型圈，满足有防尘、防淋要求的户外或工业车间场景。下部延伸出的三个带长圆孔的安装耳，

　　呈120度均匀分布，这种三耳支撑结构相比两耳结构的抗倾覆能力更强，长圆孔的设计预留了安装调整余量，现场装配时可以根据被测点位的实际安装孔位偏差做小幅位置微调，不需要额外加工过渡转接板，降低现场安装的适配成本。设计过程中优先考虑了安装边界的兼容性，三个安装耳的长圆孔中心距经过通用化匹配，可适配多数工业设备预留的传感安装位尺寸，锥筒的内部通孔直径根据常用传感探头的外径做了冗余设计，不会出现探头穿入时与筒壁发生干涉的问题。安装耳的厚度与锥筒壁厚做了等强度匹配，在保证整体结构刚性的前提下，尽可能减少不必要的材料冗余，降低构件自身重量，避免给被测设备带来额外的载荷负担。实际使用时，传感元件从上端法兰装入，探头穿过锥筒内部通孔正对被测点位，

　　三个安装耳通过螺栓固定在设备基体上，长圆孔的调整区间可以覆盖现场±5mm的安装偏差，不需要二次扩孔加工。法兰面的螺栓孔位置精度控制在±0.1mm以内，保证传感元件安装后不会出现偏斜，检测方向与被测点位保持正对，有效降低检测误差。锥筒外壁的过渡圆角做了R2处理，避免加工和装配过程中出现锐边割手的问题，同时也能减少应力集中，提升构件的抗疲劳寿命，在设备长期运行产生振动的工况下，不会出现焊缝或结构根部开裂的问题。
