多通路集成式流体转接梅尼娅结构件

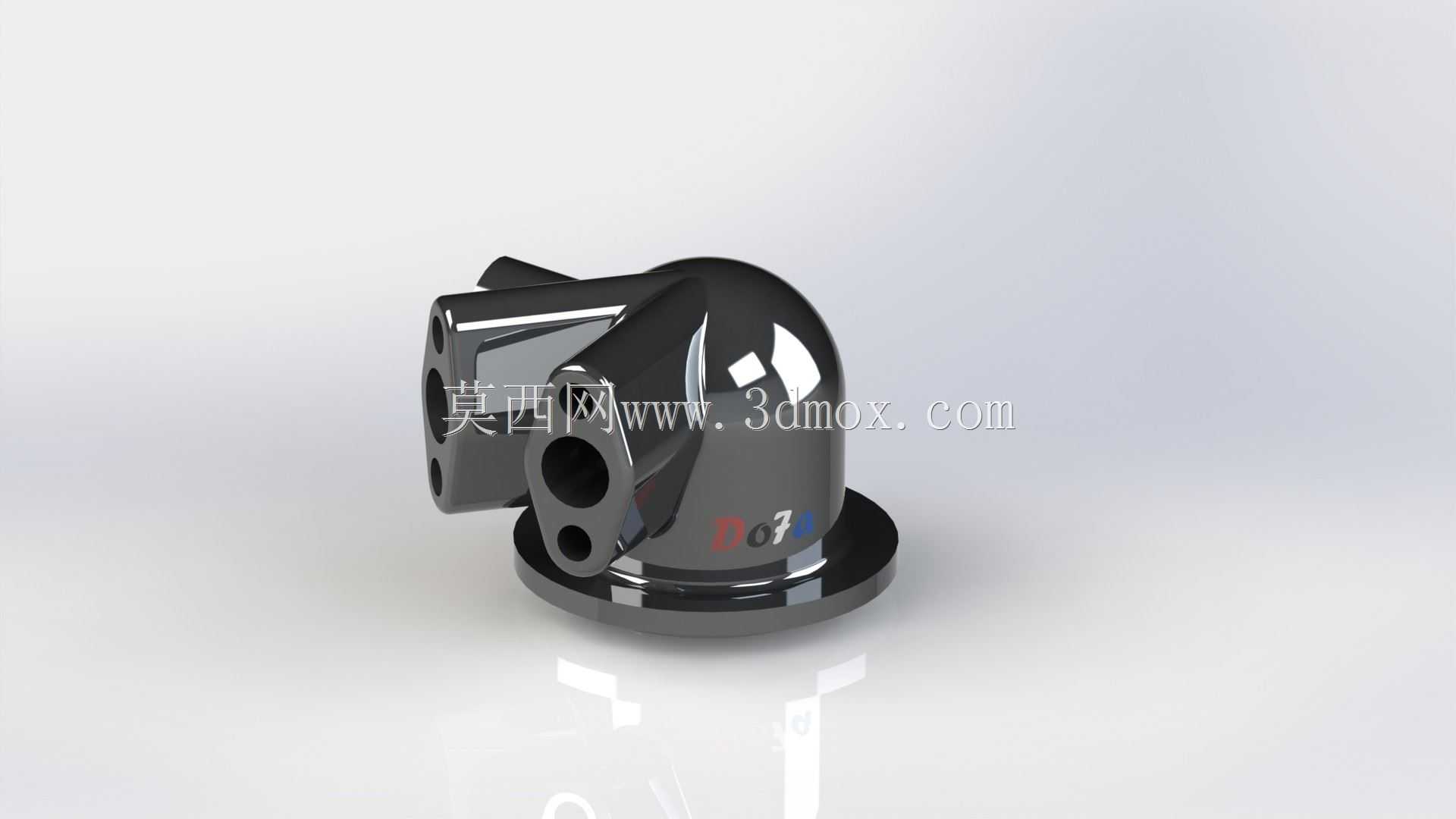

　　在工业流体测控、小型液压回路搭建、实验台气路布设这类场景里，多通路转接结构的集成度直接决定了管路排布的整洁度与后期运维的便捷度，这款多通路集成结构件，正是针对小空间内多管路汇接、传感元件集成安装的需求设计的。从结构设计逻辑来看，整体采用底部法兰盘作为安装基准，法兰盘上预留的沉孔可适配M4规格的内六角螺栓，安装时能直接贴合在阀块或设备安装面板表面，密封面预留的0.8mm环形槽可嵌入O型圈实现端面静密封，避免流体介质从安装缝隙渗漏。主体上部采用圆弧过渡的穹顶式造型，并非单纯的外观考量，这种曲面结构能让内部流体通道的转角处实现平滑过渡，减少介质流动时的直角阻力损失，同时相比直角拼接的块体结构，曲面外形能有效降低应力集中系数，在承受1.

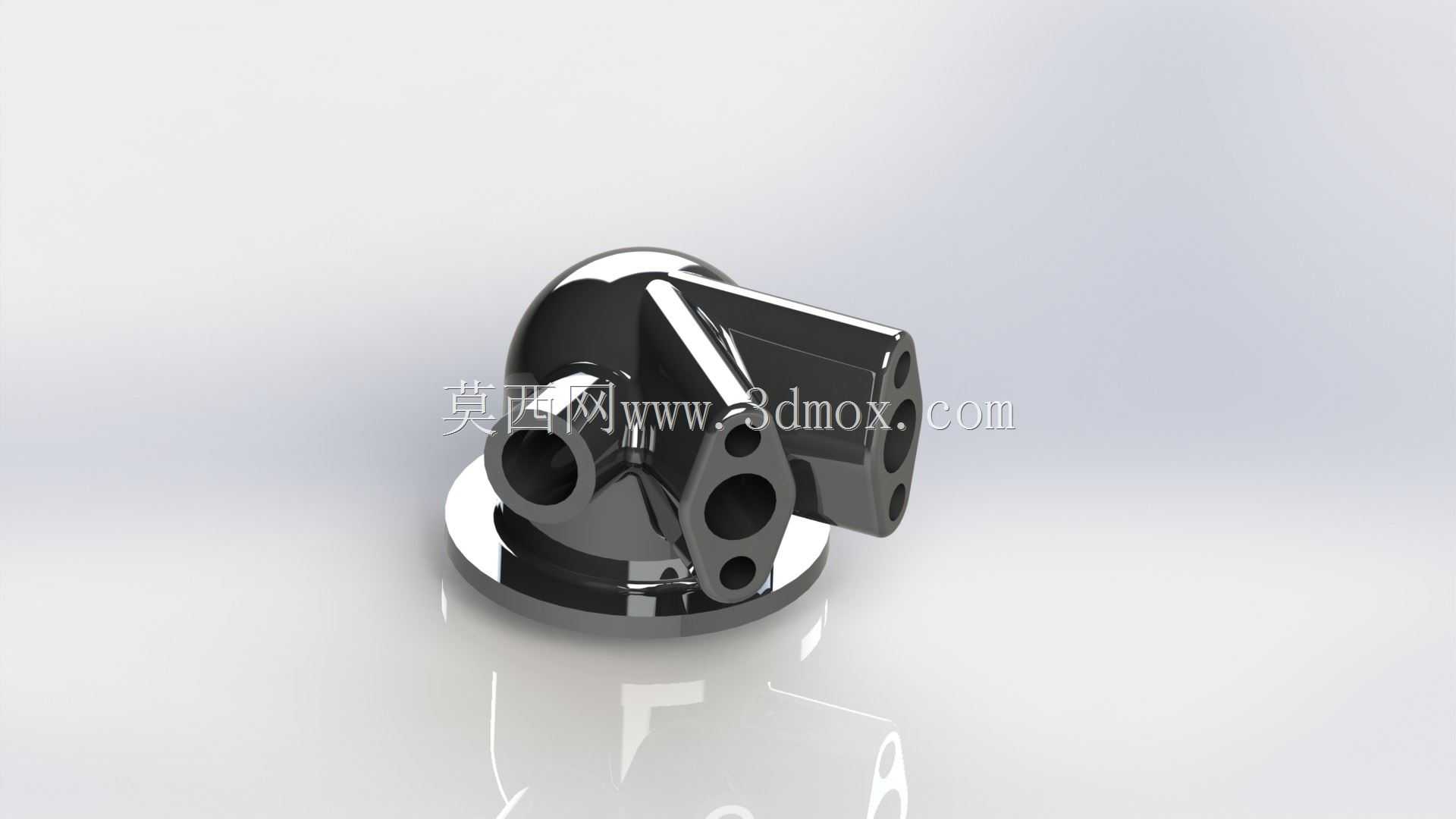

　　6MPa以内的常规流体压力时，结构形变控制在0.02mm以内，满足常规工业测控场景的强度要求。侧面分布的不同通径接口，分别对应不同的管路连接需求：两个大口径接口作为主通路的进出端，可适配外径8mm的气动软管或液压硬管，侧面三个小口径接口则预留了传感元件安装位，可直接拧入压力传感探头、温度检测探针，无需额外加装转接头，减少了管路节点数量，也就降低了潜在的渗漏点。设计过程中特意将所有接口的中心高度控制在同一水平基准以上，安装后所有外接管路的弯折半径都能满足最小安全值，不会出现管路死折导致的流量受限问题。内部流道采用等径设计，主通路通径6mm，分支传感通路通径3mm，流道交汇处做了圆弧倒圆处理，避免介质在腔体内形成紊流，

　　影响传感元件的检测精度。这类结构件常应用在小型实验台的流体参数检测单元、小型自动化设备的气路控制模块、便携式液压检测工具的集成阀组上，相比传统采用多个直角接头拼接的方案，集成式结构的整体体积缩小了40%左右，安装时无需对接多个接头的密封面，装配效率能提升一倍以上，后期排查故障时也无需逐段拆卸拼接管路，直接拆下整体结构件即可完成内部流道的检查与清理。需要注意的是，安装时法兰面的平面度需要控制在0.05mm以内，否则即使加装O型圈，在压力波动较大的工况下也容易出现渗漏，外接管路时接口处的拧紧力矩需要控制在8N·m左右，避免力矩过大导致接口处的螺纹滑牙或壳体开裂。
