1.2米直径泳池水处理球形砂滤设备结构

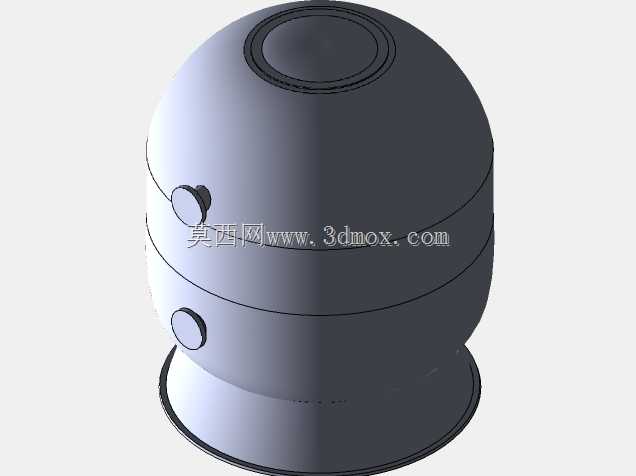

　　这款直径1.2米的球形砂滤结构，主要面向泳池循环水处理、小型景观水体净化场景设计，在民用泳池运维、水上乐园配套水处理系统中应用广泛，核心作用是通过内部填充的石英砂滤料截留水体中的悬浮杂质、毛发、胶体颗粒物，让循环水保持洁净通透，降低后续消毒环节的药剂消耗。从结构设计来看，采用球形罐体而非传统立式圆柱罐，是考虑到球形壳体在同等壁厚下的承压能力更均匀，过滤过程中罐体内水压波动时，应力能沿球面均匀分散，减少局部应力集中带来的罐体变形风险，适合工作压力0.2-0.4MPa的常压水循环工况。罐体侧面预留的两个侧向接口，分别对应进水和反冲洗出水通道，顶部的圆形法兰口是滤料装填与检修口，底部的扩口式底座既可以增大与安装基础的接触面积，

　　降低单位面积承重，也预留了净水出水的内部流道空间，安装时只需将底座固定在混凝土基础上，对接好进出水管道即可完成主体装配，不需要额外做复杂的支撑框架。设计过程中特意将接口位置做了偏心处理，进水口沿罐体切线方向预留，进水时水流可以沿罐体内壁形成旋流，既可以均匀布水避免水流直冲滤料层导致滤料板结，反冲洗时也能带动滤料充分摩擦翻滚，提升反冲洗的清洁效率，减少反冲洗的耗水量。罐体的分段式环向结构，是为了加工时便于板材卷制焊接，每段环缝的位置都避开了接口开孔区域，降低焊接应力对接口密封性的影响，所有接口的法兰尺寸都匹配常规给排水管道的通用标准，选型时不需要额外定制转接配件。安装边界上，1.2米直径的罐体加上底座总高度控制在1.6米以内，

　　设备间预留1.8米的净空高度即可满足安装与检修需求，罐体周围预留0.5米的操作空间，就能完成日常的阀门操作、滤料更换等维护工作。不同于大型工业砂滤塔的复杂结构，这款砂滤结构做了轻量化设计，壳体壁厚按常压水处理工况计算取值，在满足结构强度的前提下尽可能降低罐体自重，既适合小型商用泳池的配套使用，也能用于小型工业循环水的旁滤环节，适配不同场景的水处理需求。
