褶式空气滤芯过滤组件三维结构

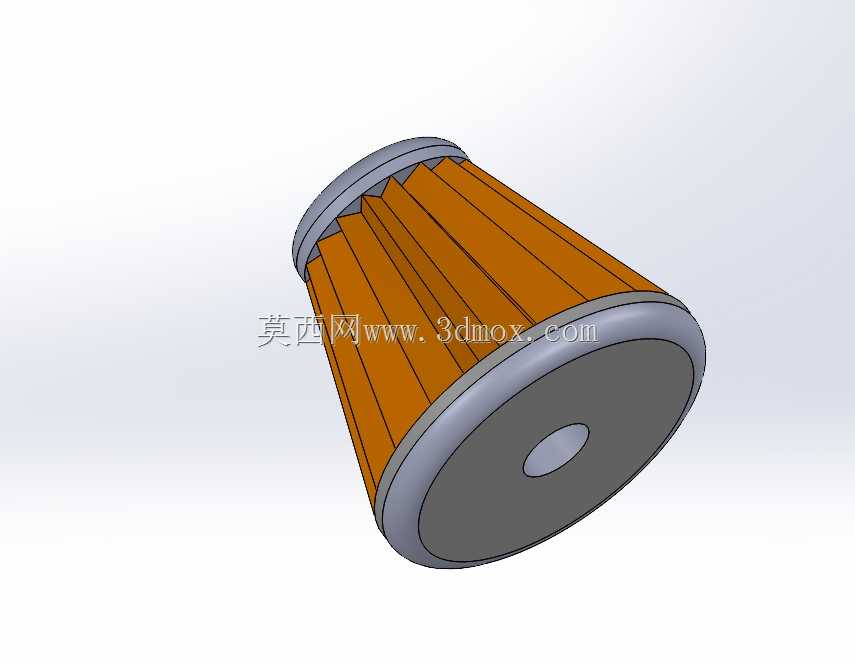

　　该模型呈现的是一种褶式空气过滤元件，主体由带褶皱的滤材筒体、两端密封端盖以及中心定位结构组成，常用于需要对进气进行颗粒拦截的气动系统、小型动力设备、通风管路或检测装置前端。褶皱滤面沿周向连续展开，相比同外径的平滑滤筒可显著扩大有效过滤面积，在有限安装空间内降低初始气流阻力，并延长容尘周期。两端端盖对滤材形成约束与密封，其中一端保留中心孔，可作为气流通道或安装定位基准；另一端封闭，使气流必须穿过滤层完成过滤，避免未经过滤的空气从端部旁通。从结构设计角度看，这类滤芯需要同时处理过滤效率、压损、容尘量和装配可靠性之间的平衡。滤材折高、折距和折数直接决定展开面积，折距过小会在积尘后造成相邻折面贴合，反而减少有效流通面积；

　　折距过大则单位体积内的过滤面积不足。端盖外缘直径决定滤芯在壳体或支架中的占位边界，中心孔尺寸关系到与接管、压板或螺杆的配合方式。建模时应重点控制端盖与滤材折边的包覆关系，保证密封区域连续，同时让褶皱沿圆周均匀分布，避免局部折宽突变导致装配干涉或应力集中。实际选型时，不能只看滤芯总长和外径，还要确认安装方向、密封面位置、端盖是否承担支撑作用，以及更换时周边需要留出的抽拉空间。若用于振动较大的设备，端盖与滤材连接处应具备足够抗弯折能力；若用于洁净度要求较高的气路，则需关注滤材孔径与密封结构是否匹配。该三维结构可用于检查滤芯与外壳、压盖、进气口之间的空间关系，验证折褶在圆周方向的排布是否合理，

　　也可作为过滤组件装配干涉检查和维护空间评估的基础。对于设备集成人员而言，这种模型能够直观呈现气流从外侧穿过滤层、再由中心通道导出的路径，便于在布局阶段判断接管方向和滤芯更换顺序，减少样机阶段因密封面错位、滤芯无法装入或维护空间不足而产生的返工。
