机加工精密夹持用小型台虎钳结构

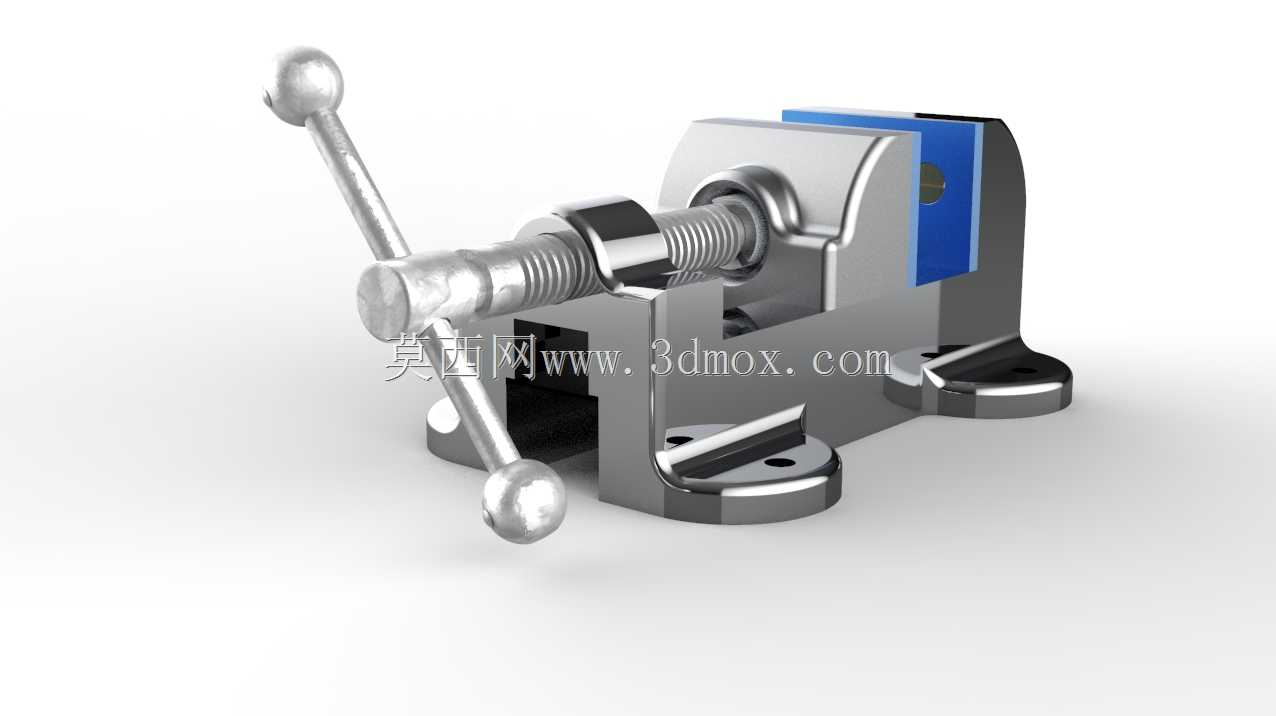

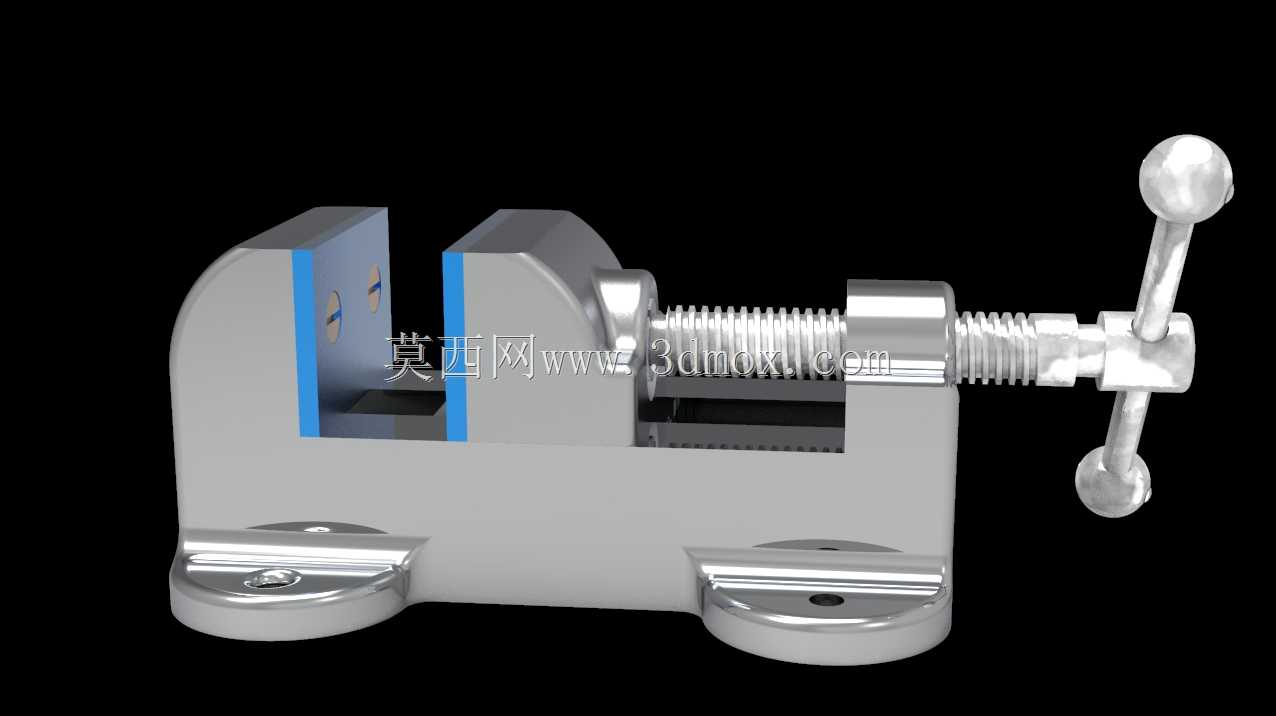

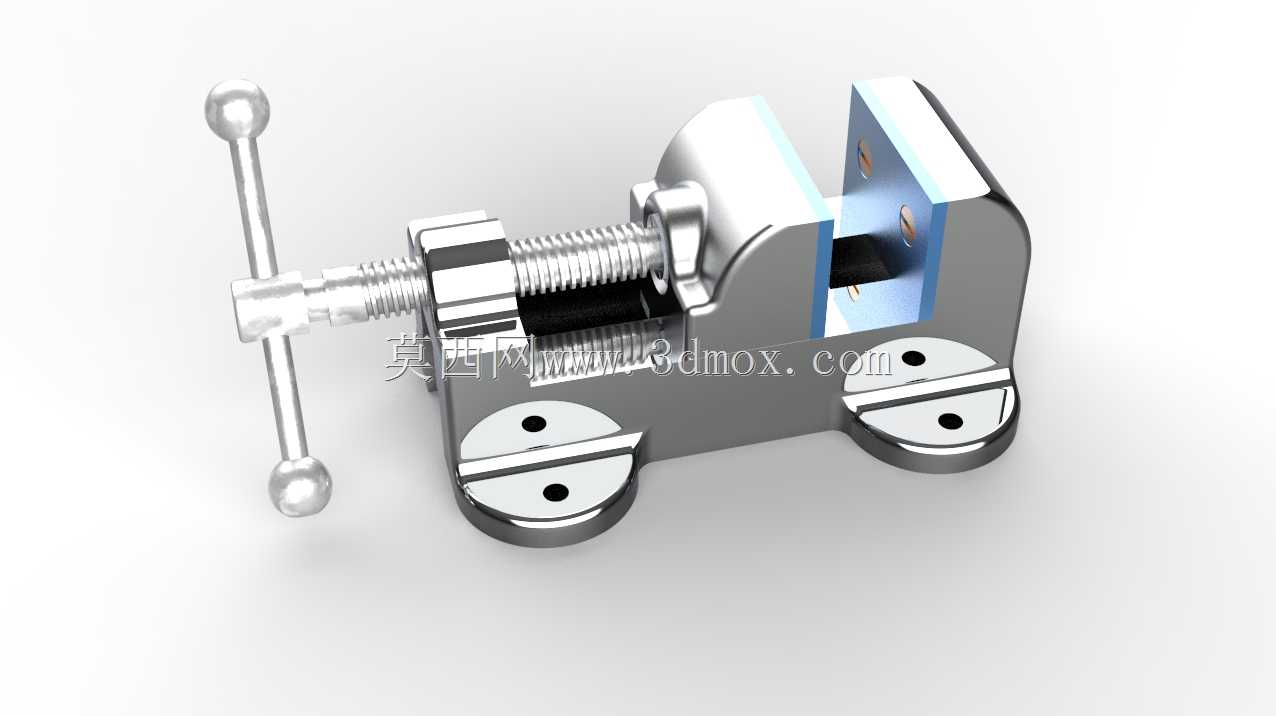

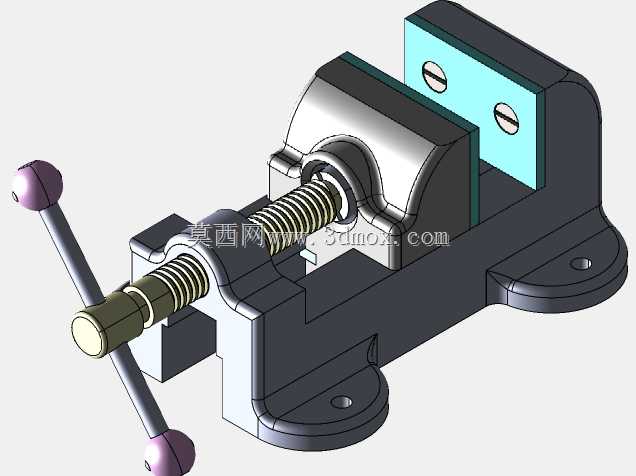

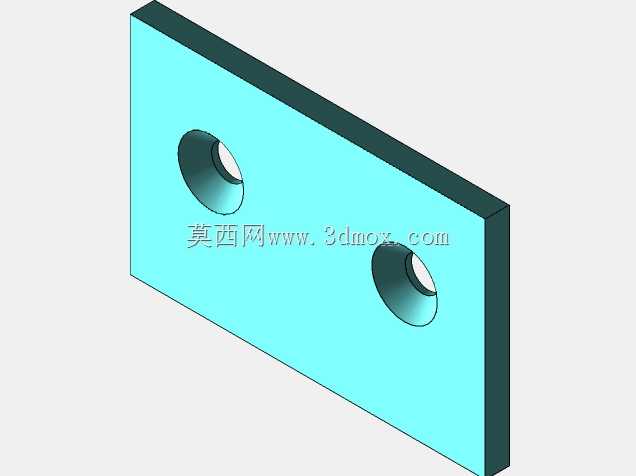

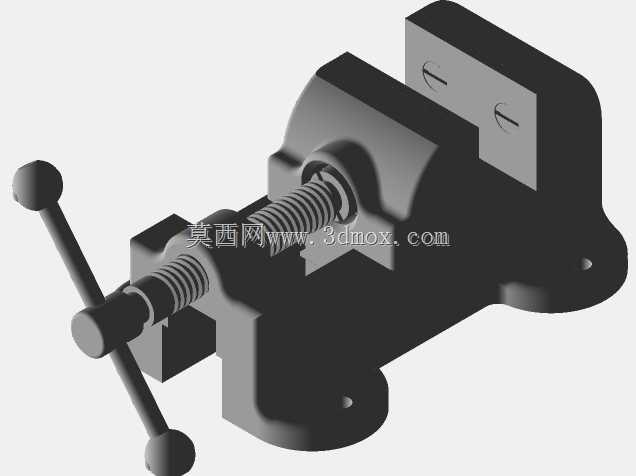

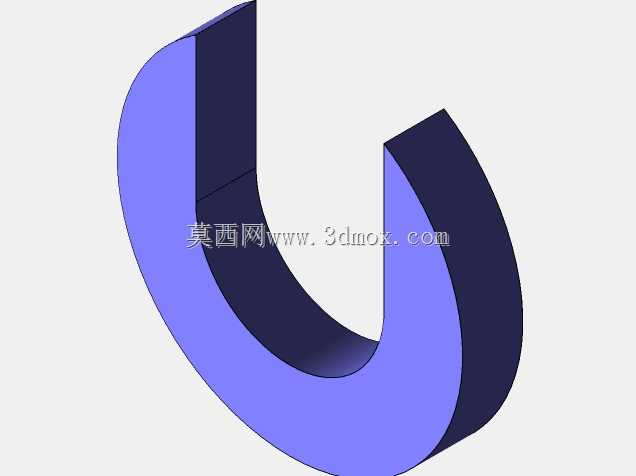

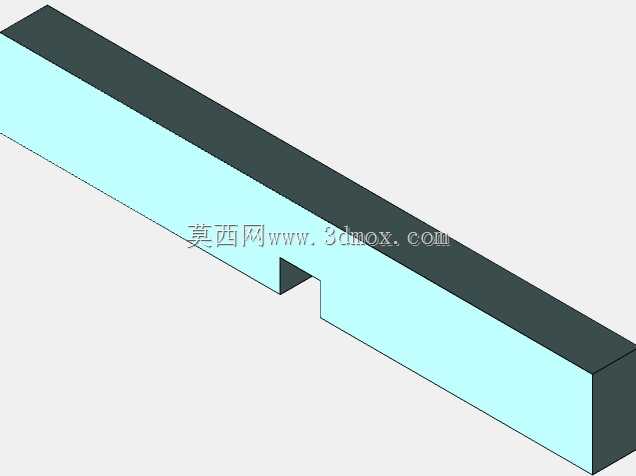

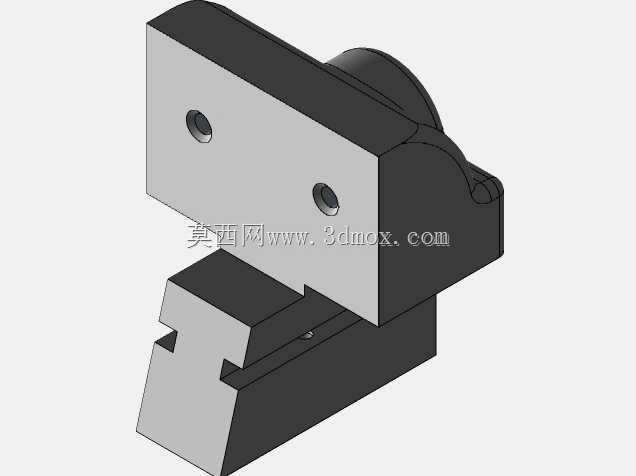

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类小型台虎钳是工位上不可或缺的基础夹持工装，区别于大吨位重型台钳，它的定位是适配小尺寸零件的精密装夹，不会因为夹持力冗余导致薄壁零件变形，同时足够的刚性也能满足锉削、小余量钻孔、零件去毛刺、小型组件过盈压装这类常规作业的受力需求。从结构设计逻辑来看，整体采用分体式铸铁基座搭配丝杠传动的经典布局，固定钳身与活动钳身的配合面做了研磨处理，保证活动钳身沿导轨滑动时无径向窜动，钳口部位预留了可更换的淬硬钳口板安装位，钳口板上的交叉齿纹能在夹持时增加摩擦力，避免工件受轴向力时发生滑移，同时当钳口磨损后只需更换钳口板即可，无需整体更换钳身，降低长期使用的维护成本。

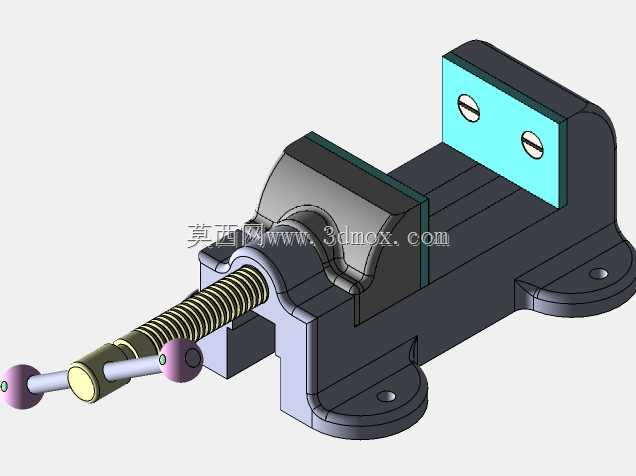

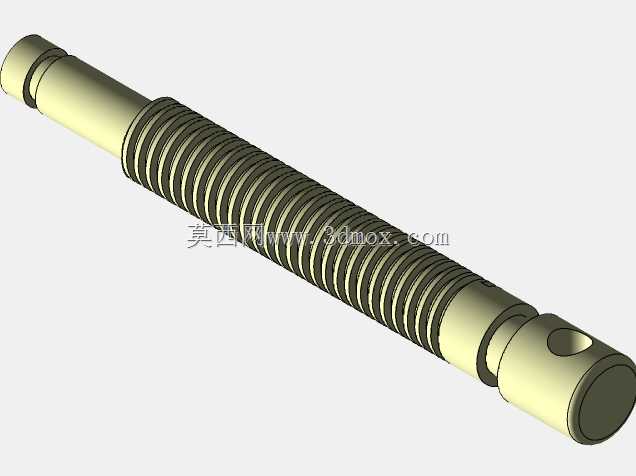

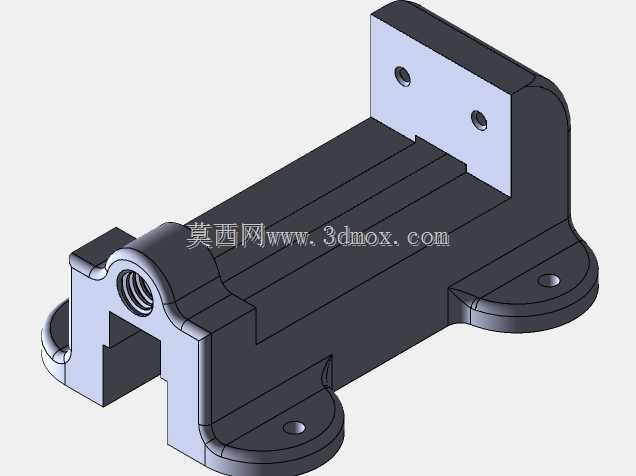

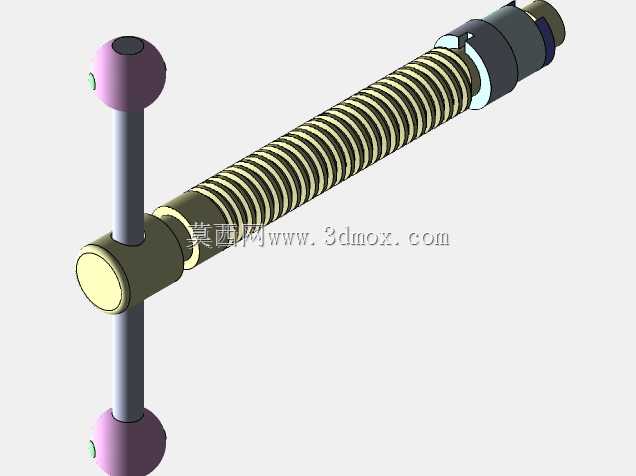

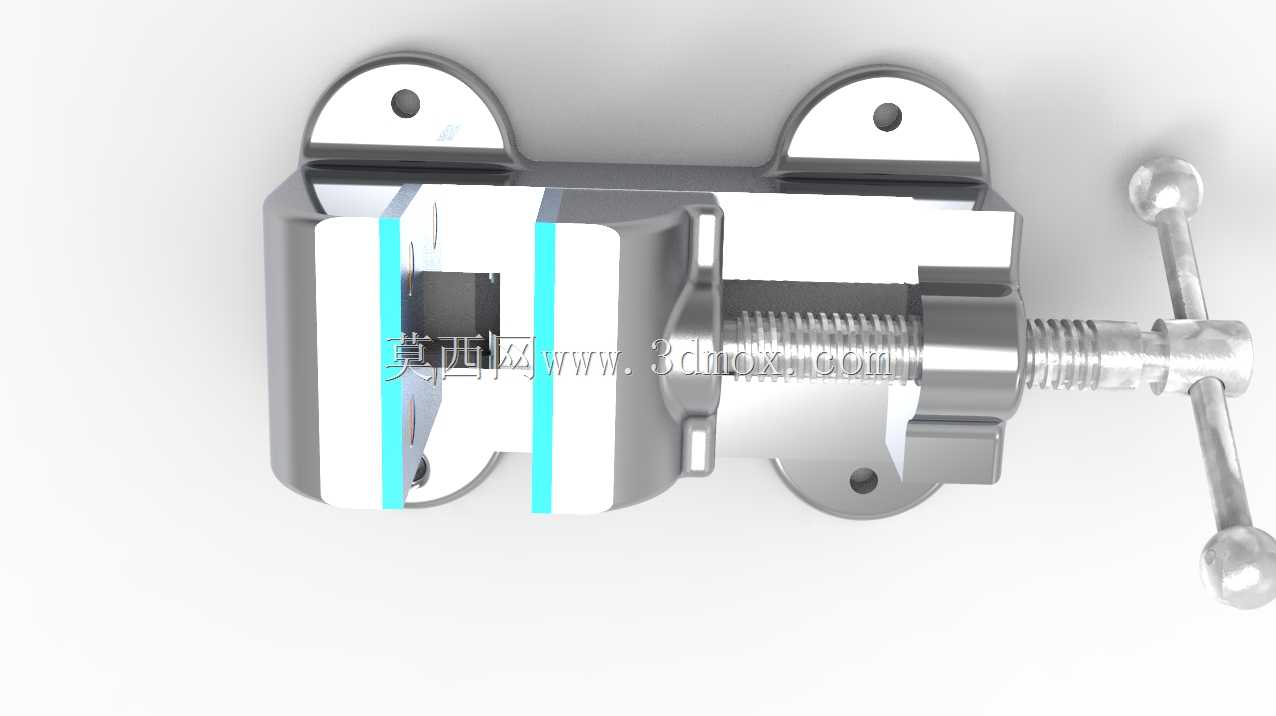

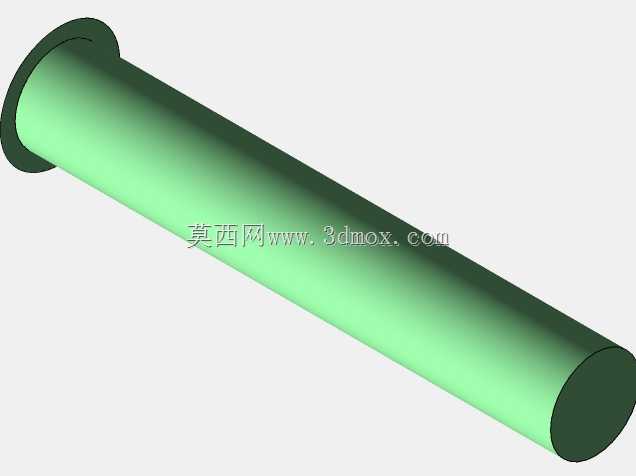

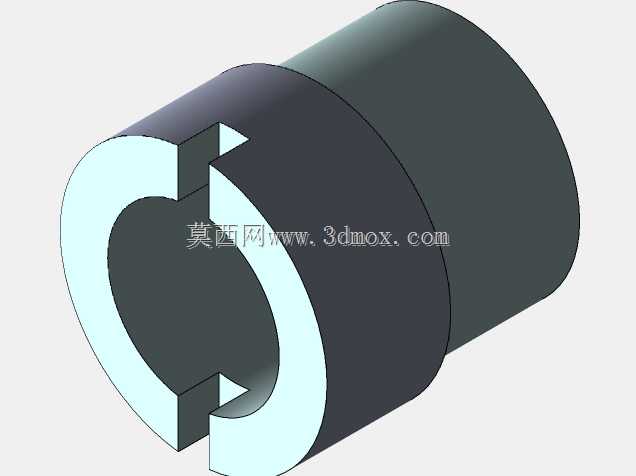

　　传动部分采用梯形丝杠配合铜制螺母的结构，梯形丝杠的自锁特性可以保证夹持到位后不会因为作业振动出现松夹的情况，丝杠端部的摇臂采用球头设计，操作时握持受力均匀，转动丝杠时的力臂长度经过匹配，单人手动操作即可输出足够的夹持力，无需借助加力杆，避免过载导致丝杠变形或者工件被夹伤。安装边界上，基座底部设计了两个对称的带安装孔的固定耳，安装孔的孔径适配常规的M8-M10螺栓，可以直接固定在木质钳工台、铸铁工作台或者小型工装平板上，两个固定耳的跨距经过校核，在承受最大夹持反力时不会出现基座翘曲的情况，整体外形尺寸控制在单手可拎取的范围，既可以固定在工位长期使用，也可以根据临时作业需求转移安装位置。钳身的开口行程覆盖了常规小型零件的夹持尺寸范围，

　　最大开口深度可以满足多数小型轴类、板类、异形零件的装夹需求，钳口的闭合精度控制在0.05mm以内，装夹平行度有基础保障，不需要额外做钳口找正就能满足普通修配作业的精度要求。在实际使用场景中，除了常规的钳工工位，这类小型台钳也常被集成在小型自动化设备的上下料工位、简易检测工装的定位工位上，作为辅助夹持机构使用，它的纯机械结构不需要外接气源、电源，可靠性高，几乎不会出现故障，只需要定期在丝杠和滑动配合面加注润滑脂就能长期保持顺畅的操作手感。设计时也考虑了作业时的排屑问题，钳身底部的滑动导轨面做了倾斜导屑结构，钻孔、锉削产生的金属切屑不会堆积在导轨缝隙里，避免切屑卡滞导致活动钳身滑动不畅，整体没有多余的复杂结构，所有受力部位都做了圆角过渡，避免应力集中导致钳身在大夹持力下出现开裂，表面的金属镀层也能起到防锈作用，适合在车间多粉尘、多切削液的环境下长期使用。
