机加工夹持用重型台钳三维结构设计

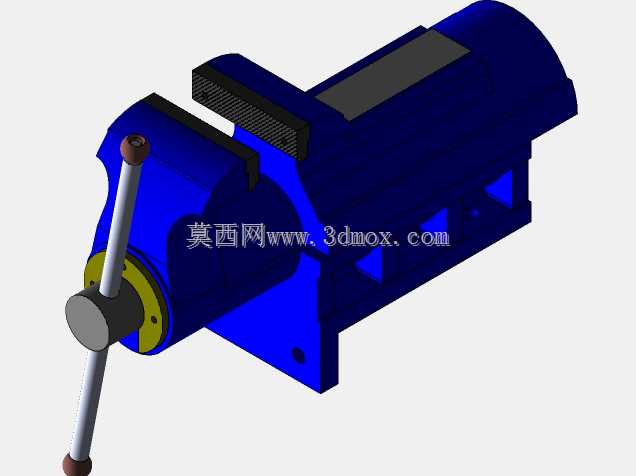

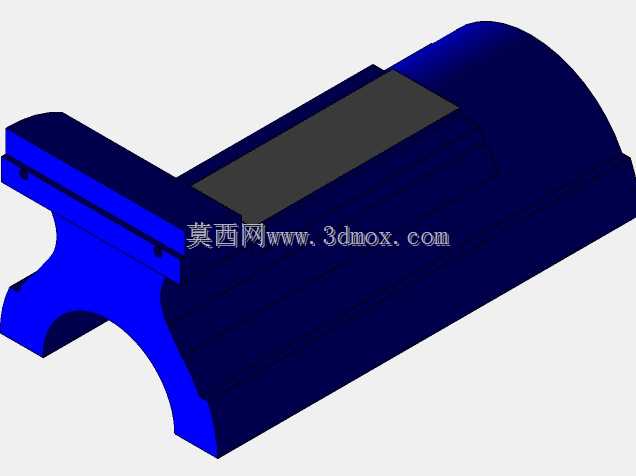

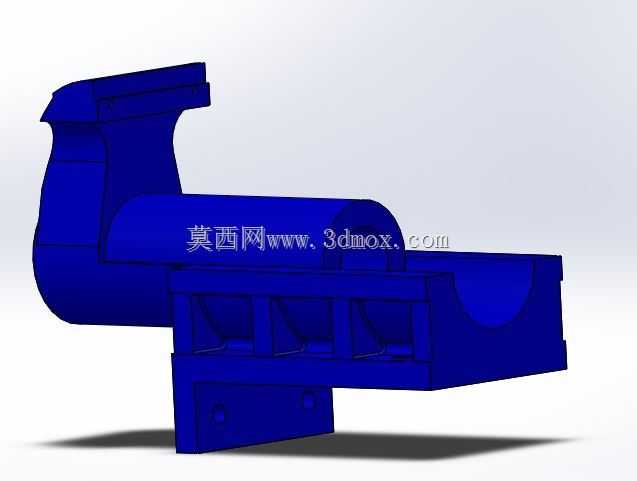

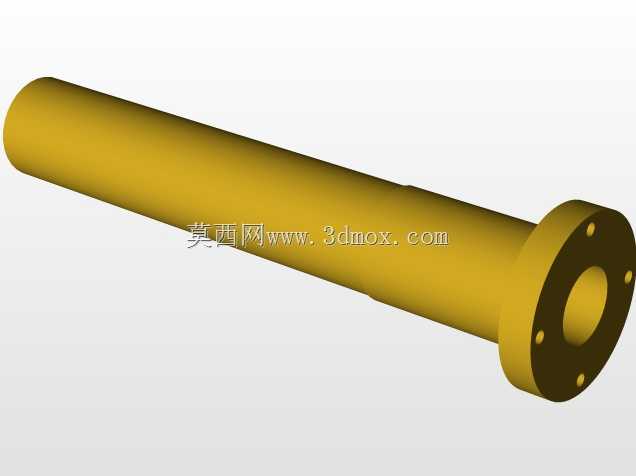

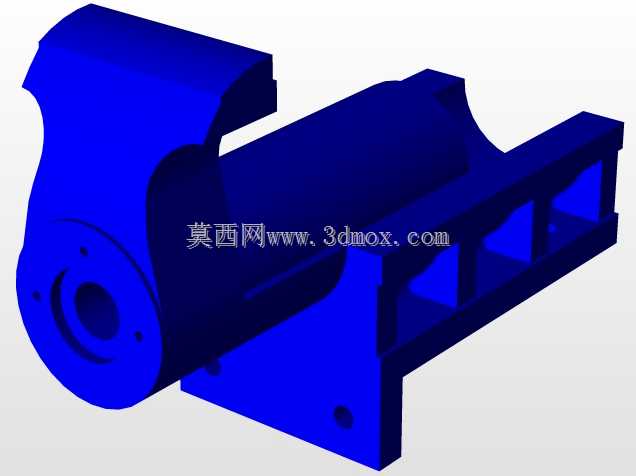

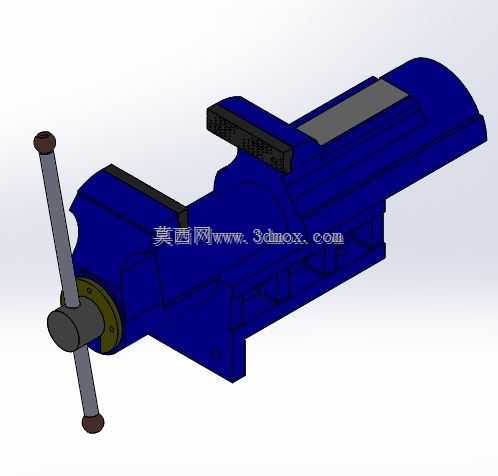

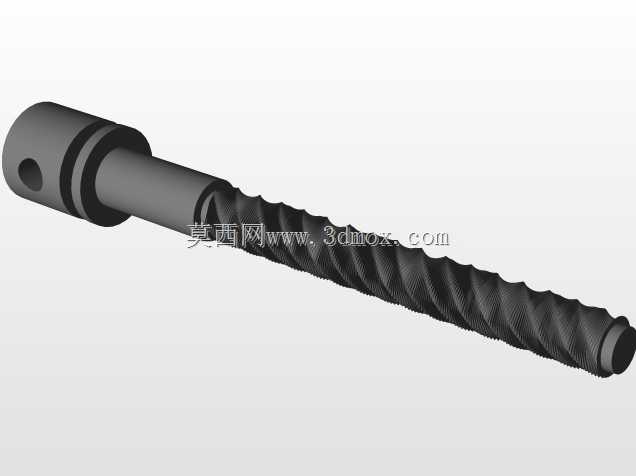

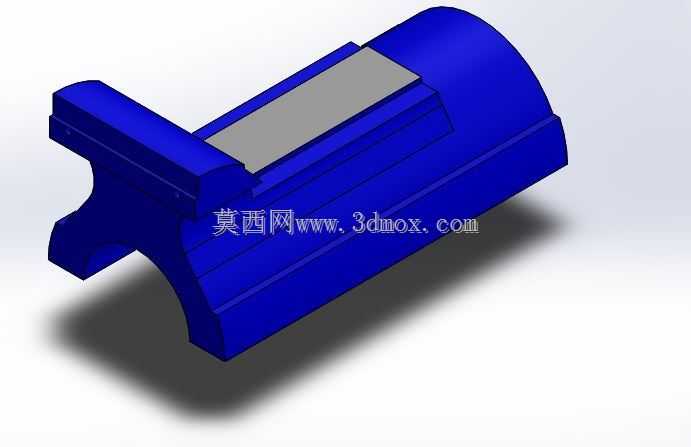

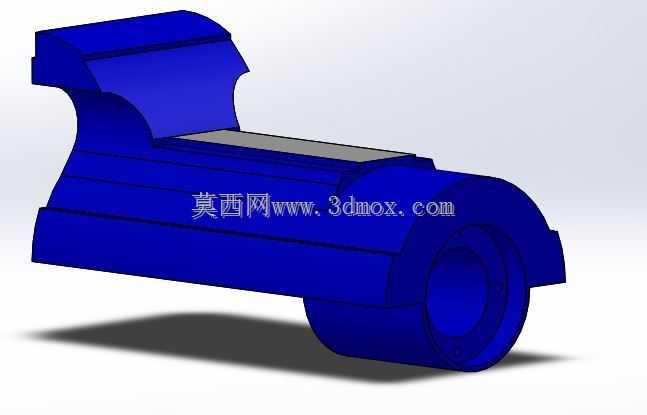

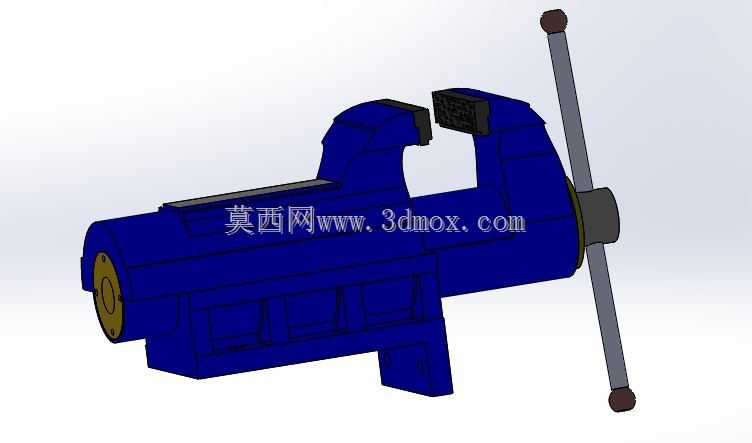

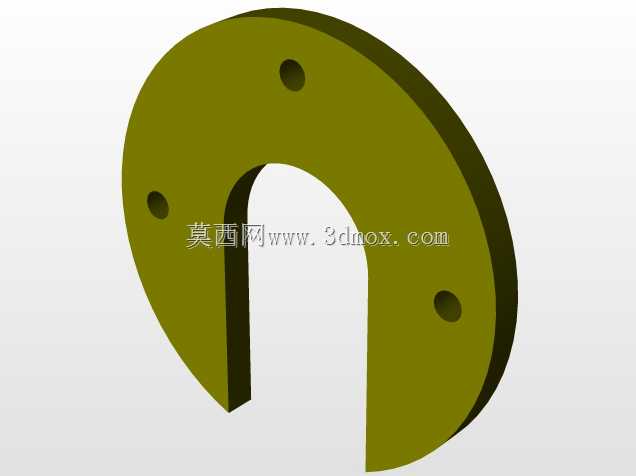

　　这款台钳的三维结构完整覆盖了活动钳身、固定钳身、传动丝杠、夹持钳口、操作手柄、安装底座等全部核心构件，建模过程中严格遵循实际机加工台钳的装配约束关系，所有配合面均按照真实加工公差要求设定间隙与贴合度，可直接用于工装设计参考、夹持机构原理演示以及非标夹具改造的基础原型使用。在实际生产场景中，这类台钳多布置在钳工操作台、普通铣床、钻床、小型磨床的工作台面，承担金属零件锉削、钻孔、攻丝、修配、小型零件装配时的夹持固定作用，是机加工车间、设备维修班组、五金加工作坊里普及率极高的基础工装。从功能特性来看，该台钳通过转动带防滑端头的长操作手柄，带动梯形丝杠副驱动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合与夹紧动作；

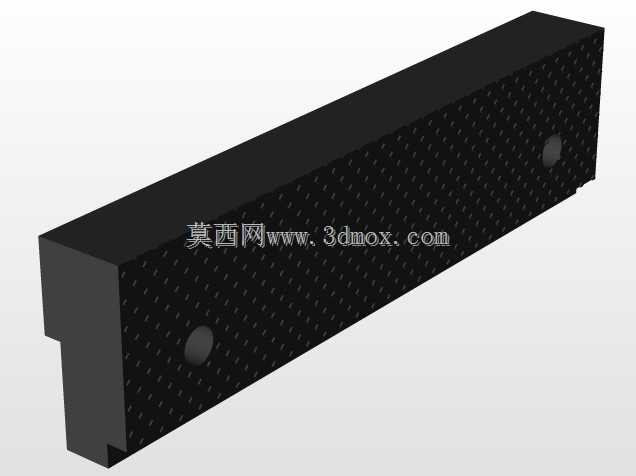

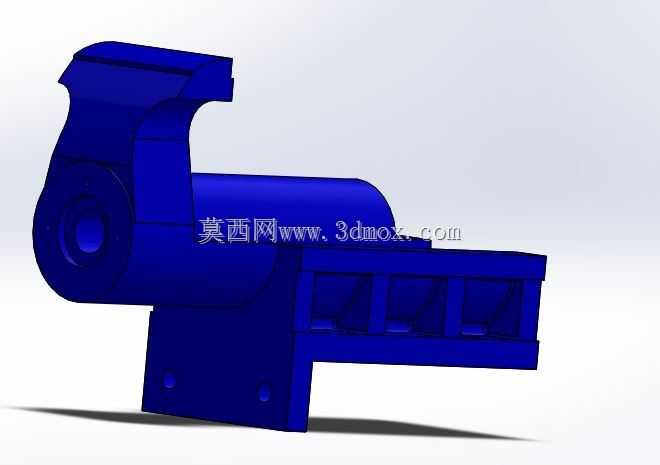

　　钳口部位设计有可更换的带齿防滑夹板，夹紧时能通过齿纹嵌入工件表面避免夹持打滑，同时夹板采用可拆卸结构，磨损后可单独更换无需报废整个钳身，大幅降低长期使用的维护成本；固定钳身尾部设计有带定位止口的安装底座，可通过T型螺栓与设备工作台的T型槽配合固定，保证夹持作业时整体无晃动、无位移。设计过程中优先考虑了夹持力的传递路径，丝杠的轴向受力直接通过固定钳身的承力端面传导至安装底座，避免钳身悬臂结构受过大弯矩导致变形；导向滑轨采用燕尾槽结构，相比平导轨拥有更好的导向精度与抗倾覆能力，即使夹持偏心工件时也能保证活动钳身运动顺畅无卡滞。安装边界方面，底座的安装孔位间距、钳身最大开合行程、钳口宽度、整体高度尺寸均参考通用工业级台钳的常用参数设定，

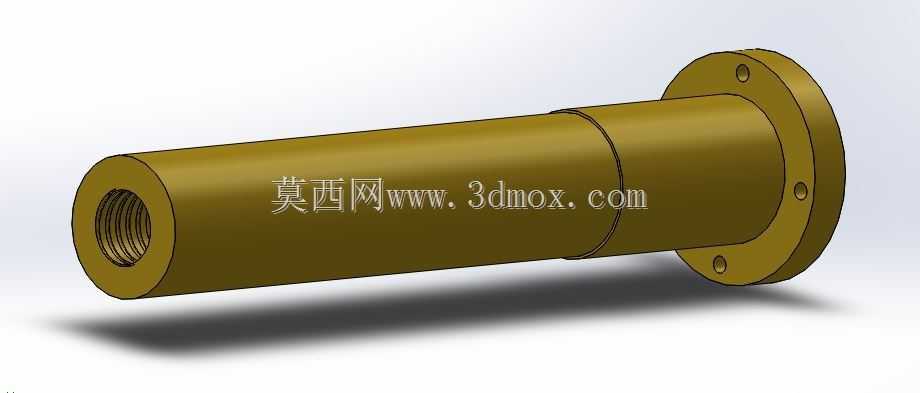

　　既可以满足常规小型金属零件的夹持需求，也不会因为整体尺寸过大占用过多工作台操作空间；操作手柄的长度经过力矩匹配设计，普通操作人员徒手转动即可输出足够的夹紧力，无需额外加力套管，同时手柄两端的防滑端头能避免操作时手打滑，提升作业安全性。在三维建模的细节处理上，所有铸件的转角处均设置了合理的铸造圆角，符合实际铸件的生产工艺要求，避免出现尖锐直角导致的应力集中问题；丝杠与钳身配合的部位预留了润滑脂加注空间，长期使用时可定期加注润滑脂降低传动磨损，延长机构使用寿命；钳身表面的加强筋结构按照受力分布布置，在保证整体结构刚性的前提下尽可能减少铸件壁厚，降低整体重量，兼顾刚性与便携性。
