推拉式快速夹钳压紧机构三维结构

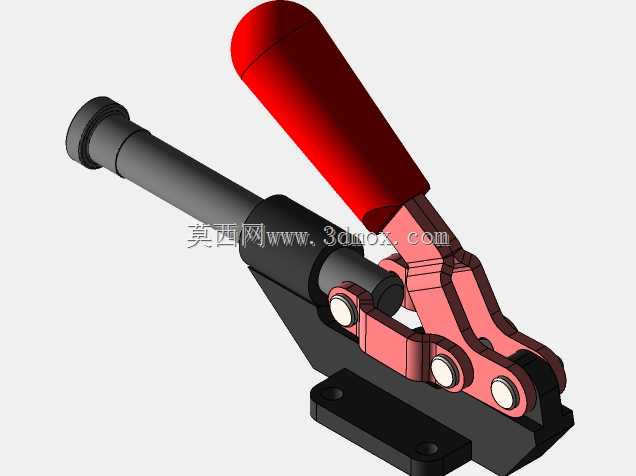

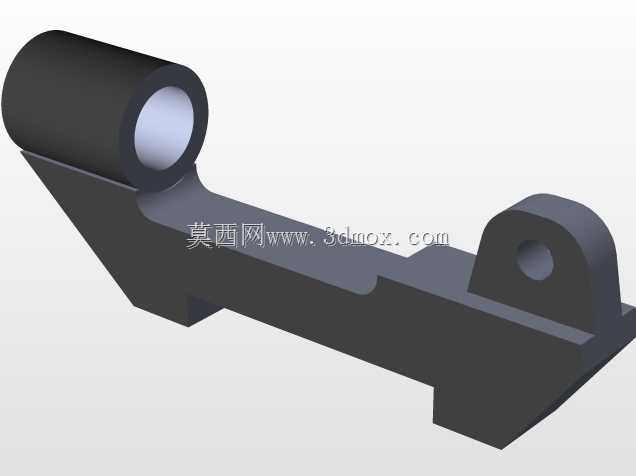

　　这款手动推拉式夹钳是工装治具领域应用极广的标准压紧元件，在焊接工装、装配流水线定位工位、木质家具加工夹持、PCB板测试治具、钣金件折弯定位等场景都能见到它的身影，核心作用是通过手动操作实现工件的快速压紧与释放，替代传统螺栓压紧的繁琐操作，大幅提升上下料的作业效率。从结构设计逻辑来看，整套机构采用连杆死点锁紧原理，扳动手柄时，多组铰接连杆会越过运动死点位置，此时即便推杆受到工件反向的顶推力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，无需额外施加持续的操作力，操作人员仅需在开合阶段扳动手柄即可完成动作。整套夹钳的底座采用带安装孔的平板式设计，安装时可直接通过螺栓穿过底座的两个沉头孔固定在工装基板上，安装边界清晰，

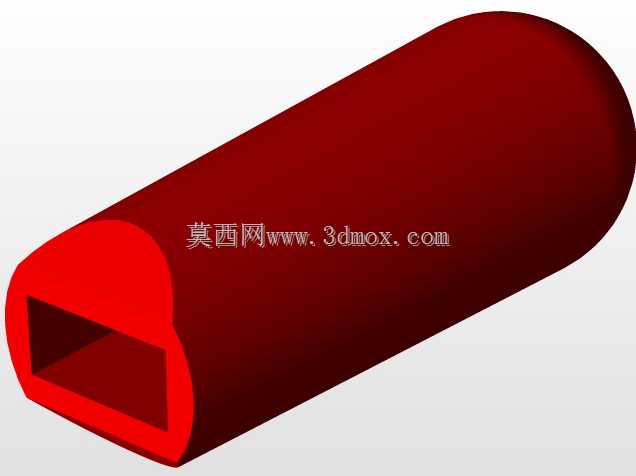

　　底座的安装孔距适配行业通用的安装规格，不需要额外定制转接板就能直接替换同规格的传统夹钳。推杆部分采用圆柱形直杆设计，前端可根据实际夹持需求更换橡胶压头、金属压块或者定制仿形压头，推杆的直线运动行程经过精准核算，既保证足够的开合空间方便工件取放，又不会因为行程过大造成操作冗余。手柄部分采用包覆式防滑结构，握持区域的曲面贴合人手操作的发力角度，长时间重复操作也不容易产生手部疲劳，铰接位置的销轴都做了防脱设计，避免频繁开合过程中销轴窜动脱落，所有运动副的配合间隙都经过合理控制，既保证扳动时无卡滞，又不会因为间隙过大造成压紧位置的偏移。在实际选型应用中，这类夹钳常根据推杆的推力、行程、底座安装尺寸匹配不同的工位需求，

　　比如薄壁件焊接工位会选用带软质压头的配置避免压伤工件表面，重型钣金定位工位则会选用锁紧力更大的规格，保证加工过程中工件不会出现位移。建模过程中完整还原了所有铰接部件的运动关系，可直接用于工装方案的干涉检查、动作模拟，也能作为标准件直接导入装配体中使用，省去重复绘制标准件的时间，结构细节上还原了各部件的倒角、安装沉孔、销轴配合位等工程细节，不存在结构干涉或者装配逻辑错误，导入三维软件后可直接进行运动仿真，验证夹钳开合过程中与周边工装、工件的空间位置关系，避免实际加工组装后出现动作卡滞或者空间不足的问题。
