管道配套用C型钢夹持式阀架结构

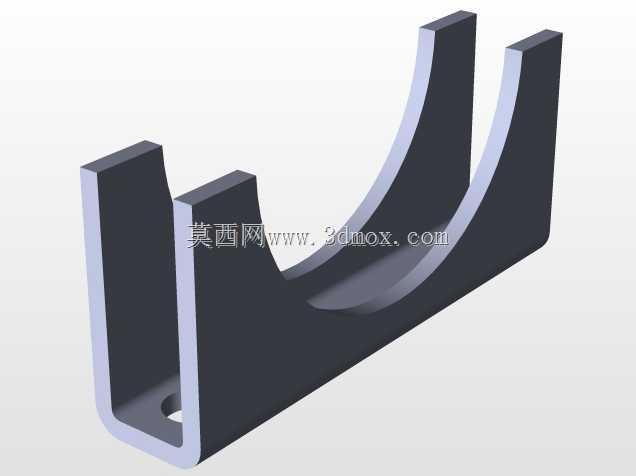

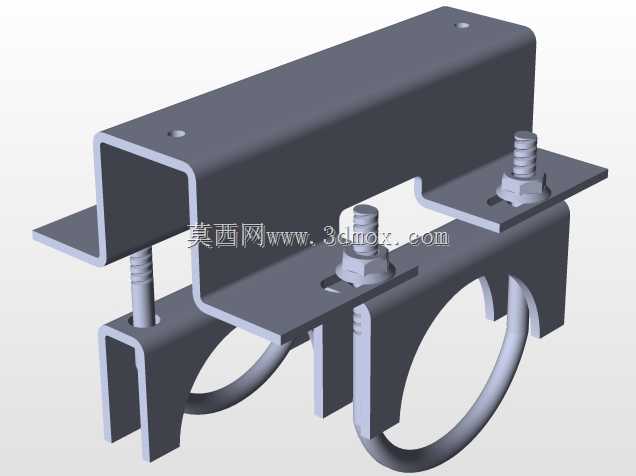

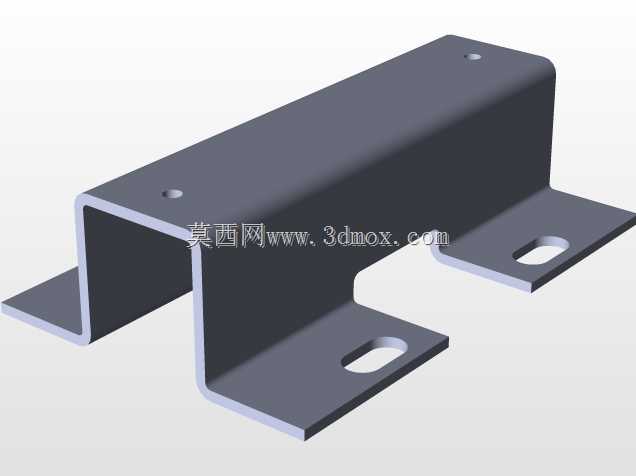

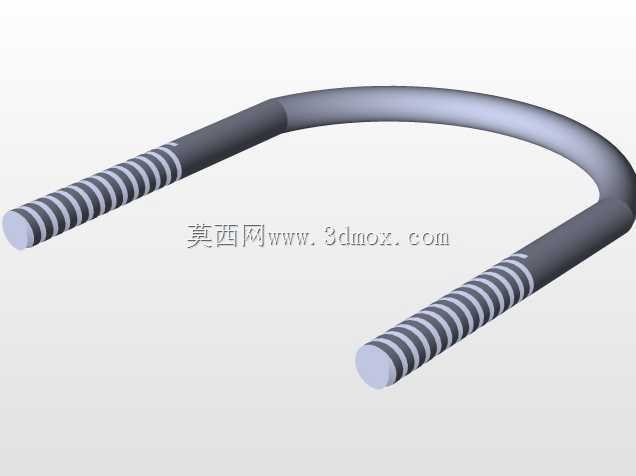

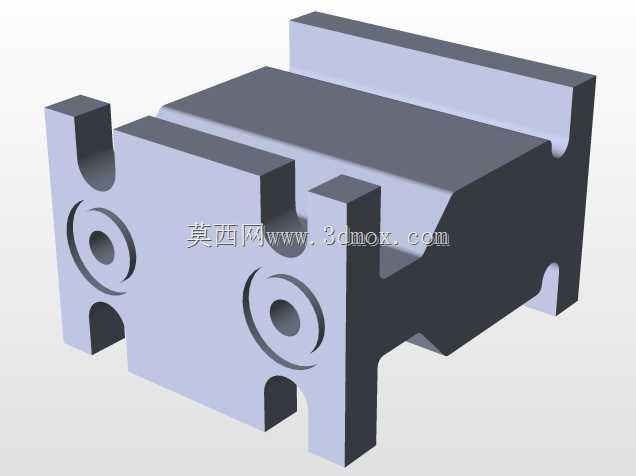

　　这款阀架主要应用于工业流体输送管路系统中，适配仪表类小型阀门、传感类管路附件的架空安装场景，在化工制程管线、水处理输配管路、车间压缩空气支管路的排布作业中，这类夹持式阀架可以省去现场焊接固定支架的工序，直接依托现有C型钢安装轨完成阀件的位置固定，大幅缩短现场管路装配的作业周期。从结构功能来看，该阀架采用上下夹片配合U型抱箍的组合形式，上夹片为带折边的槽型冲压件，折边结构刚好卡入C型钢的卷边槽内，无需额外打孔即可承受阀件的垂直载荷，避免长期使用后支架沿型钢轴向滑移；下夹片与U型抱箍为一体化折弯成型，抱箍的圆弧内径适配常规小通径管路的外径公差范围，夹持时不会对管路外壁造成压痕损伤，同时能限制阀件连接段的径向窜动。

　　设计过程中优先考虑了现场安装的可调性，两组连接螺栓采用腰型孔配合，可根据C型钢的安装位置、阀件的实际固定点位微调夹持间距，不需要在安装轨上二次钻孔，适配不同品牌C型钢的安装尺寸公差；夹片的折弯圆角经过应力校核，在承受满负载阀件重量时，折弯处不会出现应力集中导致的开裂变形，表面做镀锌钝化处理，可适应常规车间的潮湿、弱腐蚀环境，减少后期维护的防锈处理工作量。安装边界方面，该阀架适配的C型钢为常规41系列通用规格，夹片的总宽度控制在60mm以内，相邻阀架的最小安装间距可压缩至80mm，适合密集排布的仪表阀组安装场景；U型抱箍的有效夹持范围覆盖DN15到DN25的小通径管路，螺栓紧固扭矩控制在8-12N·m即可达到足够的夹持力，

　　不会出现过紧夹裂管路、过松滑移脱落的问题。实际使用中，这类阀架不仅可以固定小型截止阀、针型阀，也可用于管路温度传感器、压力变送器的安装固定，通过调整抱箍的夹持位置，能适配不同外径的仪表取源部件，通用性较强。结构建模时对冲压件的折弯系数做了精准匹配，所有钣金件的展开尺寸符合常规冷冲压加工的工艺要求，不需要额外开特殊模具即可批量生产，螺栓、螺母均采用通用标准件，后期更换配件无需单独定制，能有效降低项目的物料采购成本。
