推力调心滚子轴承装配结构三维设计

　　在重型冶金设备、大型工程机械、船舶推进轴系这类存在重载轴向载荷、同时伴随轴系挠曲变形的工况场景中，推力调心滚子轴承是核心的轴向承载部件，其设计合理性直接决定整套传动系统的运行寿命与可靠性。从实际选型应用来看，这类轴承主要承担单向或双向的轴向载荷，同时具备一定的调心性能，能够补偿轴加工误差、安装对中偏差以及负载下轴挠曲带来的轴线偏斜，避免滚动体出现边缘受载、应力集中的问题。

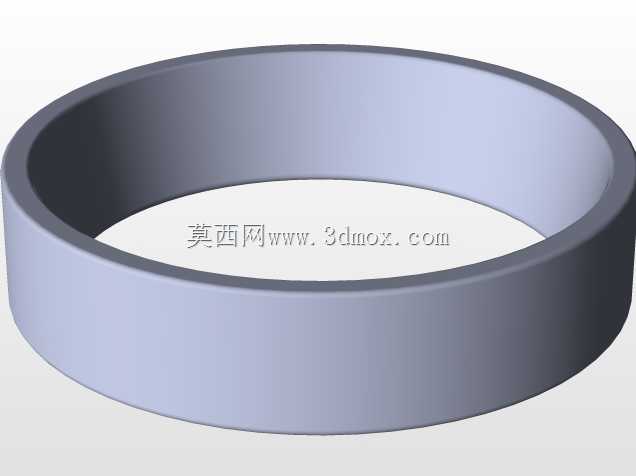

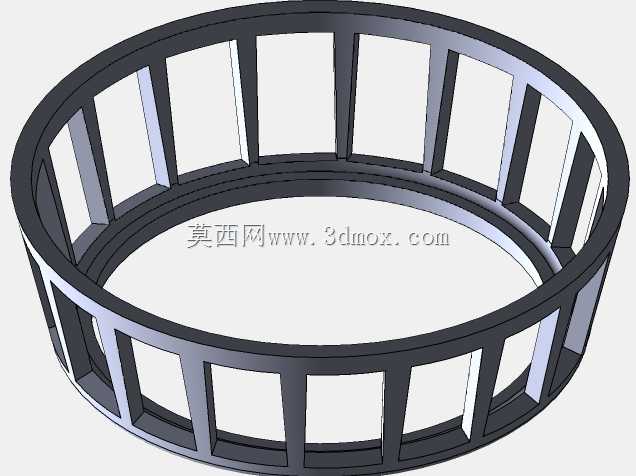

　　从结构设计逻辑出发，该推力轴承采用球面滚子作为滚动体，保持架采用分段式铜合金实体结构，能够在高速重载工况下稳定分隔滚动体，避免滚动体之间的直接摩擦与碰撞，同时保证润滑脂能够在保持架兜孔内形成稳定的油膜，降低运行过程中的摩擦温升。轴承的轴圈与座圈采用分离式设计，安装过程中可以分别完成轴圈与轴的过盈配合装配、座圈与轴承座孔的过渡配合装配，大幅降低大规格轴承的现场安装难度，也便于后期设备维护时的部件更换。

　　在外形尺寸与安装边界设计上，该轴承的安装高度、轴圈内径、座圈外径均遵循通用推力轴承的安装尺寸规范，轴圈与轴的配合面设置有定位轴肩，轴肩高度严格控制在滚动体节圆以内，避免运行过程中轴肩与保持架发生运动干涉；座圈与轴承座的配合面预留有足够的安装退让间隙，能够适配安装过程中座圈的微量调心位移，同时轴承座的支撑面需要保证足够的平面度与刚度，避免负载下支撑面变形导致轴承局部受载。

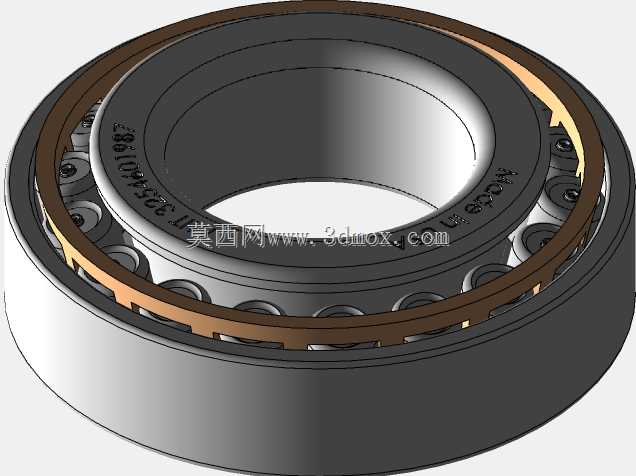

　　建模过程中，对滚动体与滚道的接触曲率进行了精准匹配，保证滚动体与滚道的接触应力分布符合赫兹接触理论的设计要求，保持架的兜孔间隙按照运行工况的温升范围预留了合理的热膨胀余量，避免高温工况下保持架兜孔抱死滚动体。整套装配模型完整还原了轴承各部件的装配关系，包括轴圈、座圈、滚动体、保持架的相对位置与配合间隙，能够直接用于设备整体装配的干涉检查、载荷仿真分析，也可作为轴承选型阶段的结构参考，帮助设计人员快速核对安装边界尺寸，提前规避安装干涉、载荷不匹配等常见设计问题。在实际工程应用中，这类轴承还常配套润滑密封结构使用，建模时预留的密封安装位能够适配接触式橡胶密封或者非接触式迷宫密封，满足不同粉尘、水汽工况下的密封防护需求，保证轴承内部润滑环境的清洁，延长轴承的维护周期。
