钣金结构开关电源外壳防护笼

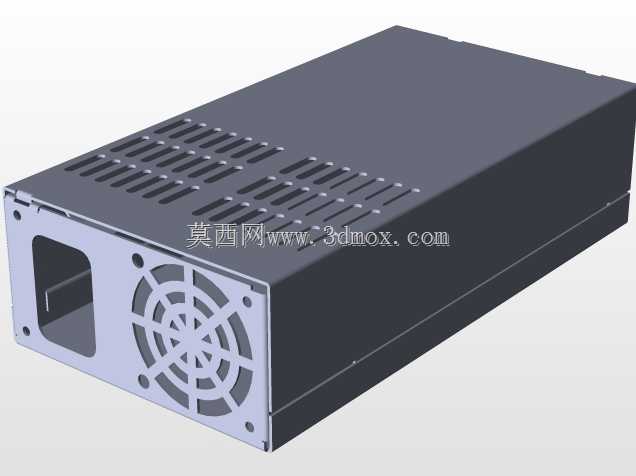

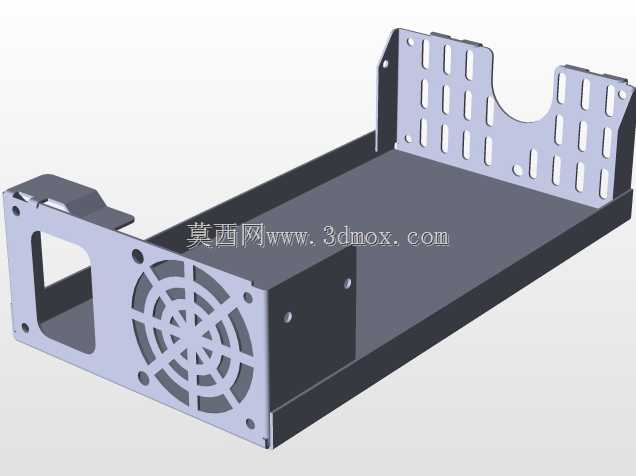

　　这款金属板电源保持架也就是常说的电源笼，主要应用在工业控制柜、自动化设备电控舱、通讯基站供电单元等场景中，作为开关电源模块的承载防护结构使用，核心作用是为内置的电源转换电路板、整流元件、滤波组件提供刚性防护，同时兼顾散热、安装固定与电磁屏蔽的多重需求。从结构设计来看，整体采用长方体封闭式钣金折弯成型，主体壳体使用冷轧钢板冲压折弯后拼接，表面做哑光喷塑处理，既提升抗锈蚀能力，也能减少外部电磁信号对内部电源电路的干扰，同时避免内部电路高压部分外露引发安全隐患。端面的散热区域做了蛛网状格栅开孔，开孔位置正对内置电源的散热风扇安装位，开孔率经过匹配计算，既能保证风扇进出风的风阻处于合理区间，让电源长时间满负载运行时产生的热量可以快速排出，

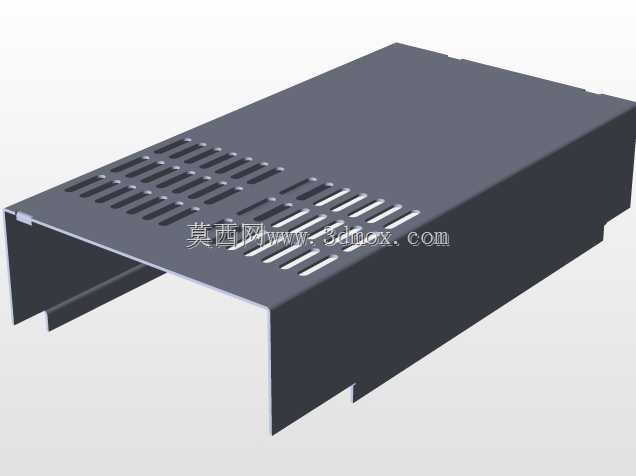

　　也能避免大尺寸异物进入壳体内部触碰带电元件。壳体顶面排布多组长条型冲压散热槽，进一步扩大自然散热的换热面积，即使在风扇停转的极端工况下，也能依靠壳体自身的热传导与对流带走部分热量，延缓电源过热保护的触发时间。安装边界方面，壳体端面预留了对应标准开关电源的安装孔位，孔位公差按照IT12级冲压精度控制，可直接适配市面主流150W-500W功率段的开关电源模组，无需额外打孔改配；壳体侧边预留的固定耳位可适配机柜内的标准DIN导轨安装，也支持螺丝直接固定在设备安装板上，安装孔距兼容常规电控柜的安装梁间距，在设备布线时可直接将电源模块装入该笼体后整体固定，减少现场装配的工序。设计过程中充分考虑了钣金加工的工艺性，

　　所有折弯边都预留了合理的折弯止裂槽，避免冲压折弯时出现板材撕裂问题，壳体拼接处采用卡扣加碰焊的组合固定方式，既减少外露螺丝的使用提升外观整体性，也能保证壳体整体的结构强度，在设备运输、日常运维的震动场景下不会出现壳体松脱变形的问题。笼体一侧预留的走线开口尺寸匹配常规电源的输入输出线径，开口处做了翻边钝化处理，避免穿线时割伤线缆绝缘层，降低线路短路的风险。
