多轮组复合皮带链条联动传动结构

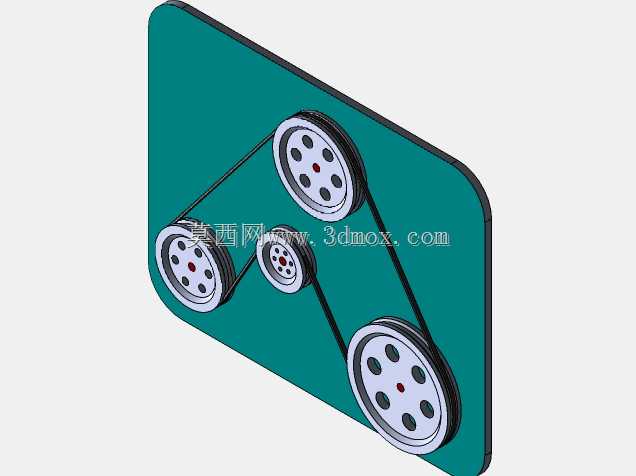

　　这套复合传动结构在轻工输送、小型自动化加工工位的动力传递环节应用十分广泛，不少需要同步实现多工位差速输出的小型设备，都会采用这类皮带与链条结合的传动布局，相比单一皮带传动易打滑、单一链条传动缓冲性差的问题，该结构能兼顾长距离动力传递的平稳性与重载工位的扭矩输出可靠性。从实际使用场景来看，这类结构常布置在设备侧部的安装基板上，安装时需要提前确认基板的平面度公差，每一个带轮、链轮的安装轴孔都要与基板保持垂直，避免传动过程中出现皮带跑偏、链条跳齿的问题。设计阶段首先要核算整套机构的总传动比，根据输入端电机的额定转速、各个输出端需要的工作转速，匹配不同直径的带轮与链轮齿数，图中大小不一的轮组就是为了匹配不同工位的转速需求，

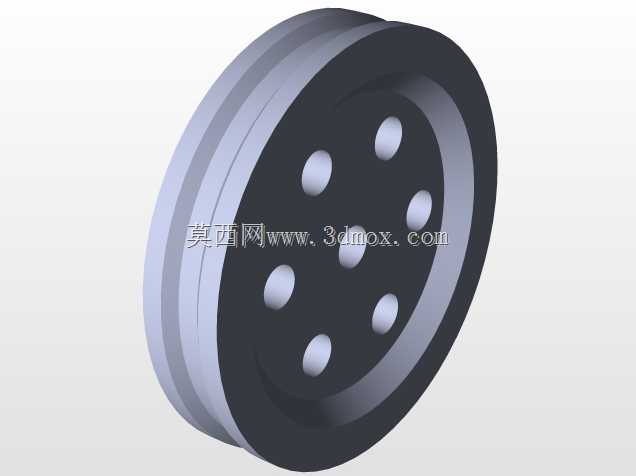

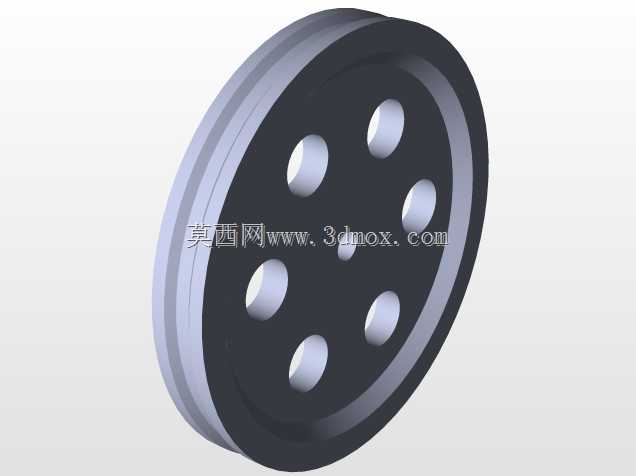

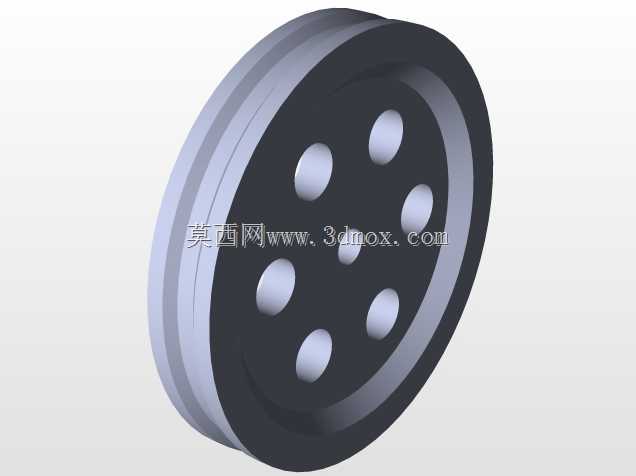

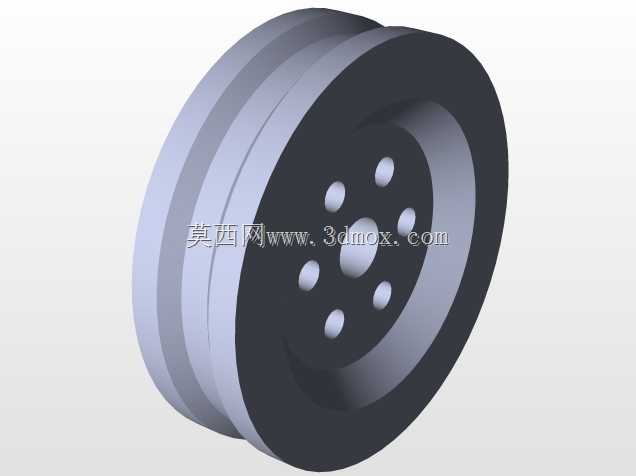

　　其中大直径轮组一般作为动力输出端连接负载工位，小直径轮组多作为张紧轮或者中间惰轮，用来调整传动包角、改变传动路径，避让设备内部其他元器件的安装空间。结构上采用一体化安装基板承载所有传动部件，基板边缘做了圆角处理，避免安装维护时剐蹭操作人员，所有轮组的中心距都经过反复校核，既保证皮带与链条安装时有足够的张紧余量，又不会因为张紧力过大导致轮轴承受额外的径向载荷，缩短轴承使用寿命。安装边界方面，整套结构的厚度方向尺寸主要由轮组的宽度、基板厚度以及轴端固定件的突出量决定，在设备整体布局时需要预留出至少10mm的侧边维护空间，方便后期调整张紧度、更换磨损的皮带或链条。实际运行过程中，皮带段负责高速级的动力传递，能有效吸收电机启动时的瞬时冲击，

　　降低运行噪音，链条段负责低速重载端的扭矩传递，保证动力输出不丢转，两种传动形式的衔接位置经过动平衡校核，高速运行时不会出现明显的振动，适配多数连续运转的工业设备工况。设计时还考虑了维护便利性，所有轮组的固定轴都采用可拆卸式设计，不需要完全拆解基板就能单独更换磨损的轮件，张紧轮的安装位置预留了长条形调节孔，日常维护时只需要松开固定螺丝就能调整张紧度，不需要拆解整套传动链路，能大幅降低设备的停机维护时间。
