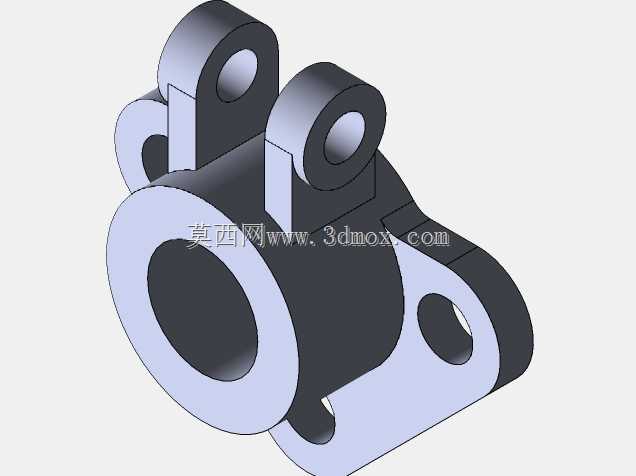

多铰接孔杠杆式传动连接支座结构

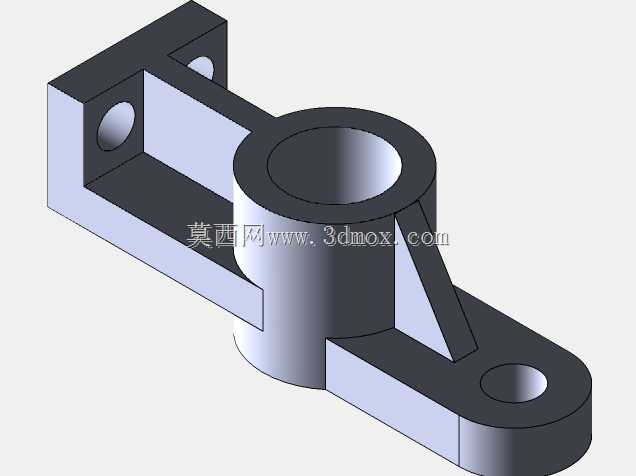

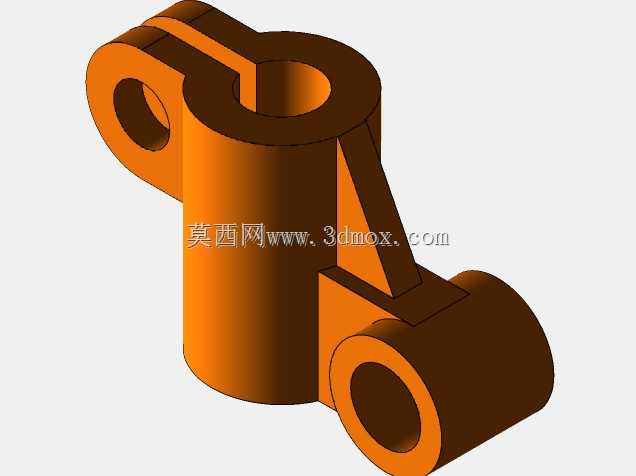

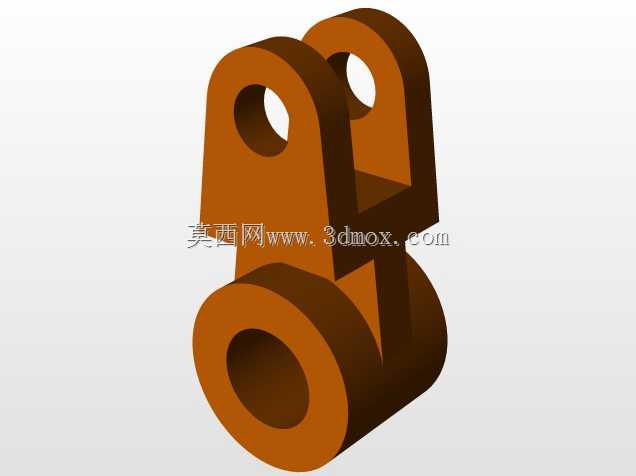

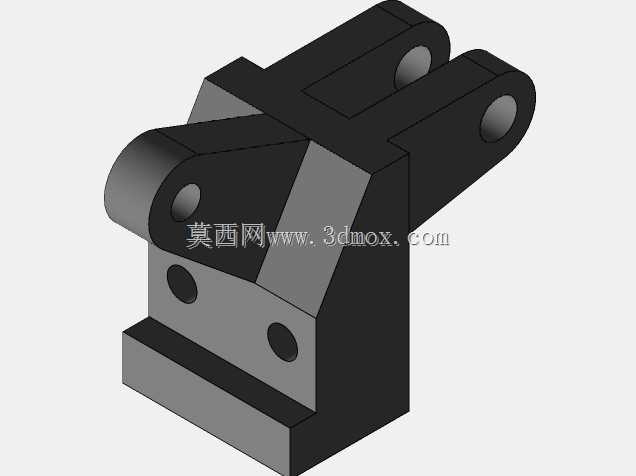

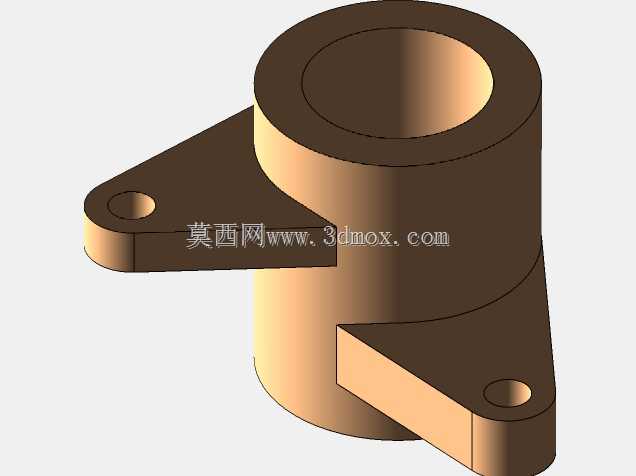

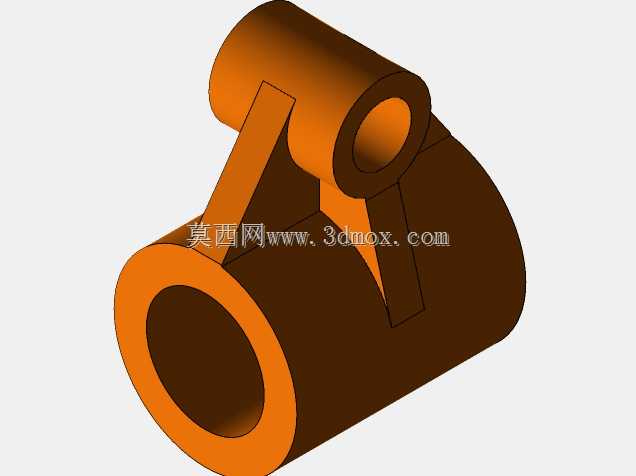

　　该类带多铰接孔的杠杆式连接支座，常应用在需要实现力方向转换、行程传递的机械传动链路中，比如轻工设备的连杆传动组、检测仪器的触发传动机构、小型自动化设备的动作执行端连接部位，承担着铰接固定、力臂传导、多部件联动衔接的核心作用。从结构设计来看，主体采用立式主筒作为核心承载基体，主筒内的通孔用于穿装固定转轴或导向轴，作为整个构件的摆动或旋转基准；侧伸的三个带孔耳座分别对应不同的连接点位，其中斜向加强筋连接主筒与下方耳座，有效抵消传动过程中产生的弯矩，避免耳座根部受交变载荷出现断裂失效。设计时需要重点关注各铰接孔的中心距公差，孔位的位置度直接决定传动过程中的行程精度与卡滞风险，所有铰接孔的端面都做了平齐加工，保证与配套轴套、

　　连杆端面的贴合度，减少传动过程中的轴向窜动。安装边界方面，主筒的轴向长度决定了构件在转轴方向的占用空间，三个耳座的外伸长度共同构成了构件的最大摆动半径，设计选型时需要提前核算摆动范围内的干涉空间，避免与周边其他构件发生运动碰撞。主筒与各耳座的壁厚经过载荷校核，在满足轻量化要求的前提下，能够承受常规连杆传动下的拉压、弯曲复合载荷，孔位边缘做了小圆角过渡，减少应力集中带来的疲劳损坏风险。这类构件在实际装配中，各铰接孔通常会配套铜套或自润滑轴承，降低反复摆动带来的磨损，延长整套传动机构的使用寿命，主筒的基准孔与转轴之间一般采用间隙配合，保证转动顺畅的同时控制径向间隙，避免传动过程中产生过大的回程误差。从建模逻辑来看，

　　先搭建各孔位的中心轴线作为骨架基准，再依次拉伸生成主筒体、各耳座结构，最后添加加强筋与过渡圆角，能够保证各孔位的位置精度与设计要求一致，也方便后续根据不同的传动行程需求调整各耳座的中心距参数，快速衍生出适配不同传动比的同系列构件。
