水槽用不锈钢沥水滤器逆向建模设计

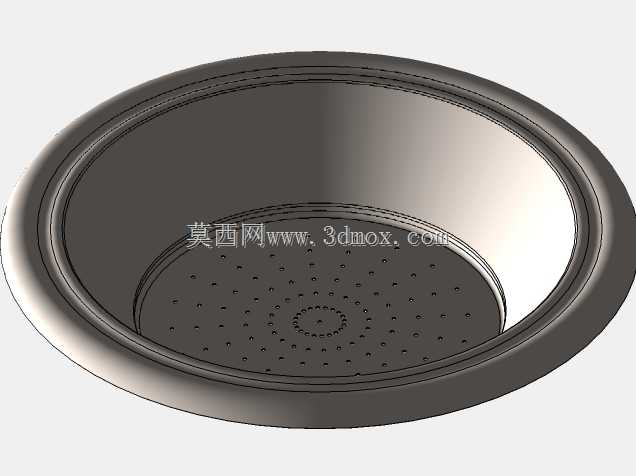

　　日常厨卫排水场景中，这类碗状滤器是水槽下水系统的核心拦截部件，主要作用是阻隔食物残渣、厨余杂屑进入下水管道，避免管路堵塞，同时可临时承载果蔬、餐具完成沥水操作，是商用后厨、家用厨房水槽的标配易耗配件。从结构设计来看，该滤器采用一体拉伸的碗型轮廓，外缘设置翻边结构，可直接卡接在水槽下水口的台阶位上，无需额外紧固件即可完成定位，安装时只需对准下水口放置即可，拆卸清理时直接提起就能倒出截留的杂物，操作门槛极低，适配常规口径的圆形水槽下水安装位，翻边宽度经过匹配设计，不会出现卡入过深或者搭接不稳的问题。滤器底部采用环形阵列排布的滤孔设计，中心区域滤孔密度更高，外围区域孔位间距逐步放大，这种排布方式既保证了排水的通流面积，

　　避免下水速度过慢造成槽面积水，又能有效拦截粒径大于孔径的杂屑，孔边经过去毛刺处理，不会在清理时划伤手部，也不会挂住纤维类杂物造成孔道堵塞。碗身采用平滑过渡的锥面设计，没有直角死角，日常冲洗时水流可以顺着锥面将残留杂物冲到滤孔区域，减少污渍附着的概率，整体壁厚均匀，兼顾结构强度与材料成本，日常使用中承受餐具、果蔬的磕碰也不容易出现变形。本次建模采用逆向工程思路完成，先通过实物扫描获取点云数据，再对轮廓曲面进行重构，重点还原了翻边的搭接弧度、滤孔的阵列规律以及碗身的拔模斜度，建模过程中对安装配合的边界尺寸做了公差预留，保证模型导出后可直接用于适配性校验、开模生产或者配件替换的结构验证，也可作为厨卫五金类设计的参考案例，帮助设计人员快速理解这类下水滤件的结构逻辑与配合要求，在做同类型产品改型时，可以直接基于该模型调整滤孔孔径、整体深度或者翻边尺寸，快速适配不同规格的水槽下水口径，减少重复建模的工作量。
