双叉耳式铰接连接吊具结构

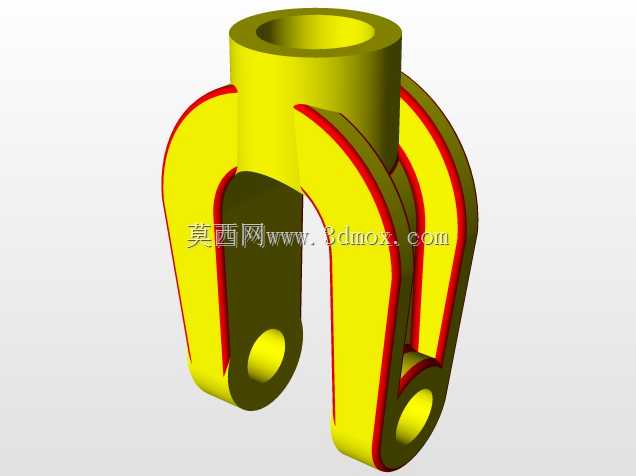

　　这类双叉耳铰接结构常出现在需要实现摆动传动、承重铰接的工业场景中，比如工程机械的拉杆连接端、起重设备的吊点衔接处、液压执行元件的输出端连接位，核心作用是在两个构件之间传递拉压载荷的同时，允许连接部位绕销轴轴线产生一定角度的相对摆动，补偿安装误差与工作过程中的位移偏差，避免刚性连接带来的应力集中问题。从结构设计来看，上部的圆柱筒段是安装对接位，内孔可穿入固定轴或者与配套杆件的轴端配合，筒段的壁厚经过载荷校核，能够承受额定范围内的径向与轴向载荷，避免长期交变载荷下出现筒壁开裂的情况。下部的三个叉耳板呈对称分布，两侧的叉耳板厚度一致，中间叉耳板的厚度与两侧板的间隙匹配，安装时可将配套构件的连接端插入叉耳间隙内，穿入销轴后完成铰接，

　　叉耳板上的同轴销孔在建模时严格保证同轴度公差，避免安装时销轴出现别劲、卡滞的问题，叉耳板的外轮廓做了圆弧过渡处理，既减少了应力集中点，也避免安装过程中尖锐棱边划伤操作人员。设计时需要重点关注几个安装边界：上部圆柱筒的外径决定了对接座的最小安装孔径，筒段的轴向长度要保证与对接件的配合长度足够，避免配合面过短导致连接松动；下部叉耳的开口宽度要与配套连接件的端部厚度匹配，预留合理的装配间隙但不能过大，防止工作过程中出现横向窜动；销孔的中心到上部筒段端面的距离要根据摆角范围核算，保证铰接摆动时叉耳不会与上部对接构件发生运动干涉。这类零件的建模过程需要先确定整体的载荷中心轴线，保证上部筒段的轴线与下部销孔的轴线垂直相交，避免出现偏心载荷，

　　叉耳板的曲面过渡要平滑，在应力集中的销孔周边、筒段与叉耳的衔接位置做合理的圆角处理，匹配实际加工时的工艺圆角，避免建模时出现尖锐直角导致后续有限元分析出现应力奇异点，也能更好地适配实际锻造、机加工的工艺要求。实际选型应用时，需要结合额定工作载荷核算叉耳板的厚度、销孔直径以及筒段的壁厚，根据连接端的摆动角度确定叉耳的开口深度，保证全摆角范围内无结构干涉，同时销轴的配合公差要与销孔匹配，兼顾转动灵活性与连接刚性。
