立式大容量储水供水配套塑料水箱

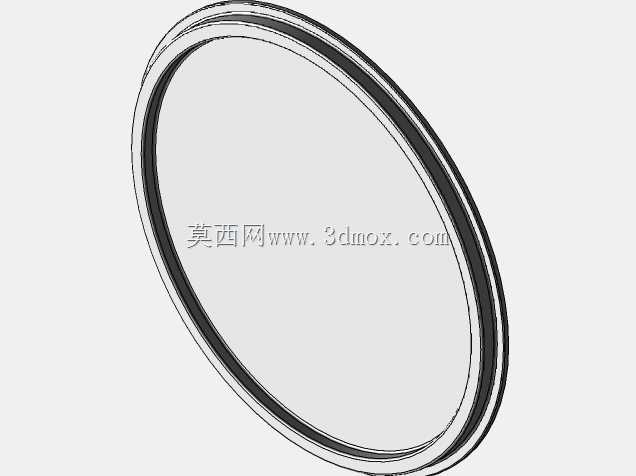

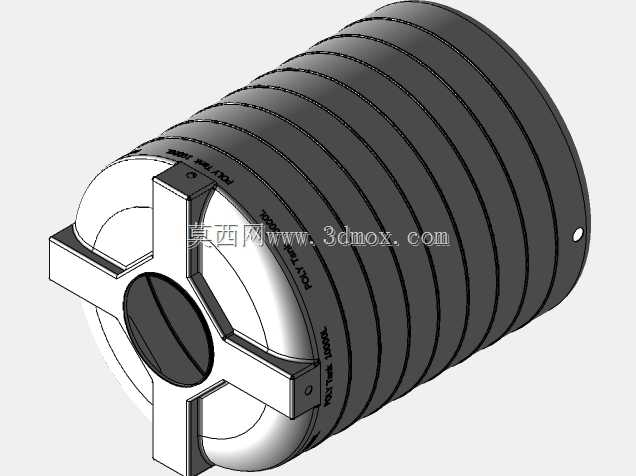

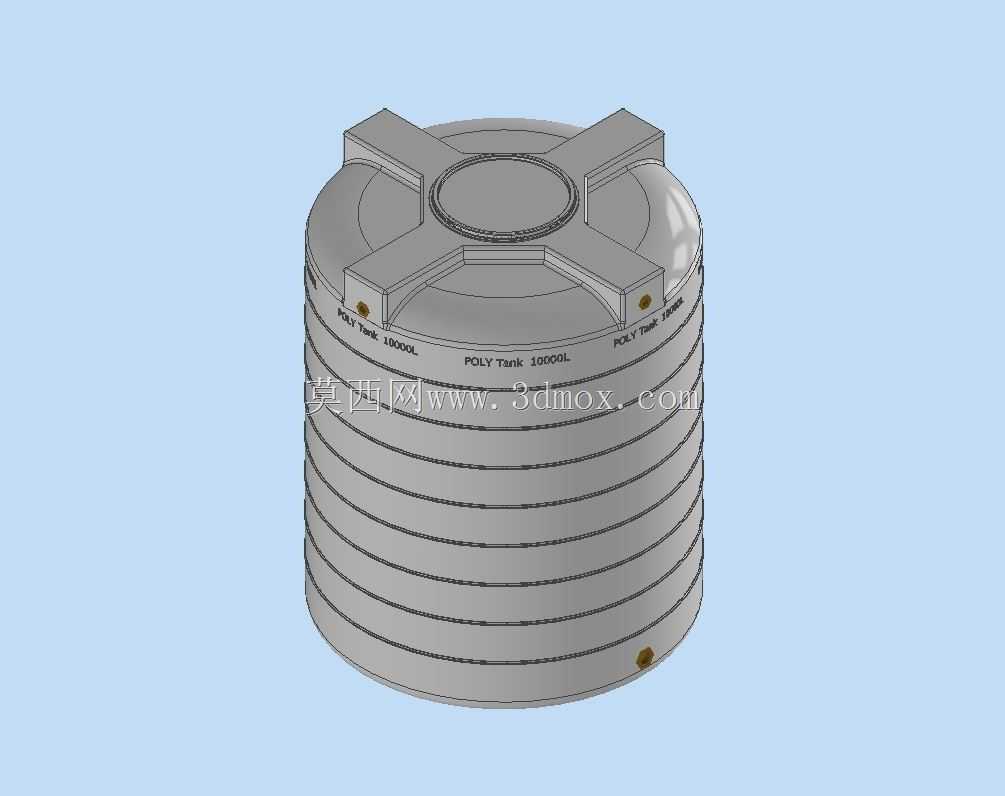

　　在民用建筑二次供水、小型工业生产循环水储配、农业种植灌溉蓄水、户外临时作业供水等场景中，大容量立式储水箱是给排水系统里的核心储水单元，这款10000L容量的储水结构，完全适配多数中小型项目的储水需求，无需多罐拼接就能满足单日用水储备量要求。从结构设计来看，罐体采用立式圆柱造型，底部做了圆弧过渡处理，既能够降低满水状态下罐底的应力集中问题，避免长期使用出现底部开裂渗漏，也能减少罐底积水残留，方便后期排污清洗作业。罐体顶部设置十字形加强筋结构，对应顶部人孔检修口做了环绕加强，既可以提升顶部的承重能力，满足人员临时站在顶部开展检修、管路对接作业的强度要求，也能避免罐体吊装、运输过程中顶部受挤压出现变形。罐体侧壁设计了多道环形加强肋，

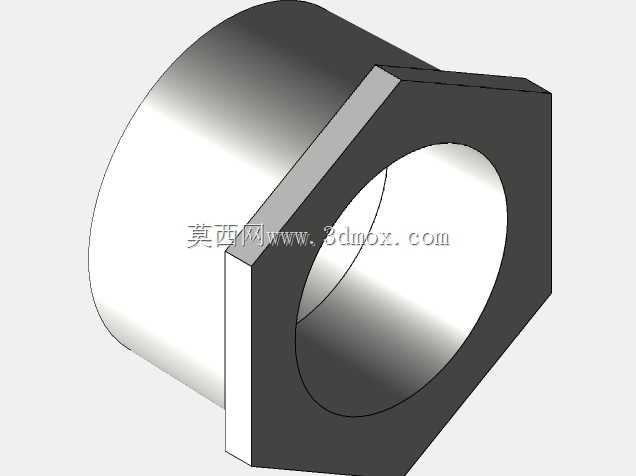

　　沿罐体高度方向均匀排布，能够抵消满水状态下侧壁受到的静水压力，防止薄壁罐体出现鼓胀变形，延长罐体的实际使用寿命。接口配置上，罐体预留了三个标准管路接口，分别对应进水、出水、超水位溢流功能，进水口位置设置在罐体上部区域，避免进水时搅动罐底沉积的杂质，出水接口设置在罐体下部偏上位置，预留足够的沉污空间，超水位溢流接口位置略低于顶部人孔，当进水控制阀出现故障无法关闭时，多余的水可以从溢流口排出，避免水从人孔处溢出浸泡周边设施，罐体下部还预留了排污接口，方便定期排空罐内积水、清理沉积杂质。安装层面，这款立式水箱的安装边界要求简单，只需要平整的硬化混凝土地面即可放置，无需额外做复杂的固定预埋件，罐体自身重量较轻，吊装转运难度低，

　　对接管路时可以根据现场实际走向调整接口的朝向，适配不同的管路排布方案。建模过程中，对罐体的壁厚、加强筋的凸起高度、接口的安装凸台厚度都做了1:1的还原，结构工程师可以直接将该模型导入到给排水系统的整体装配中，校验管路对接的干涉情况，也可以根据项目实际的接口尺寸需求，快速调整接口的规格、位置，不用从零开始建模，大幅缩短储水单元的设计选型周期。
