EPS设备冷却系统铜制外螺纹水嘴结构

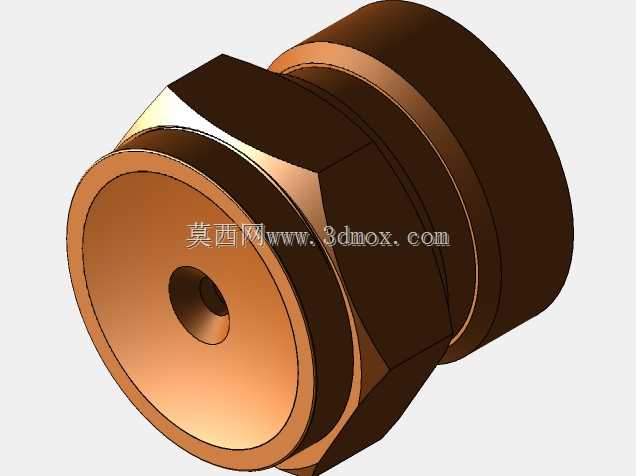

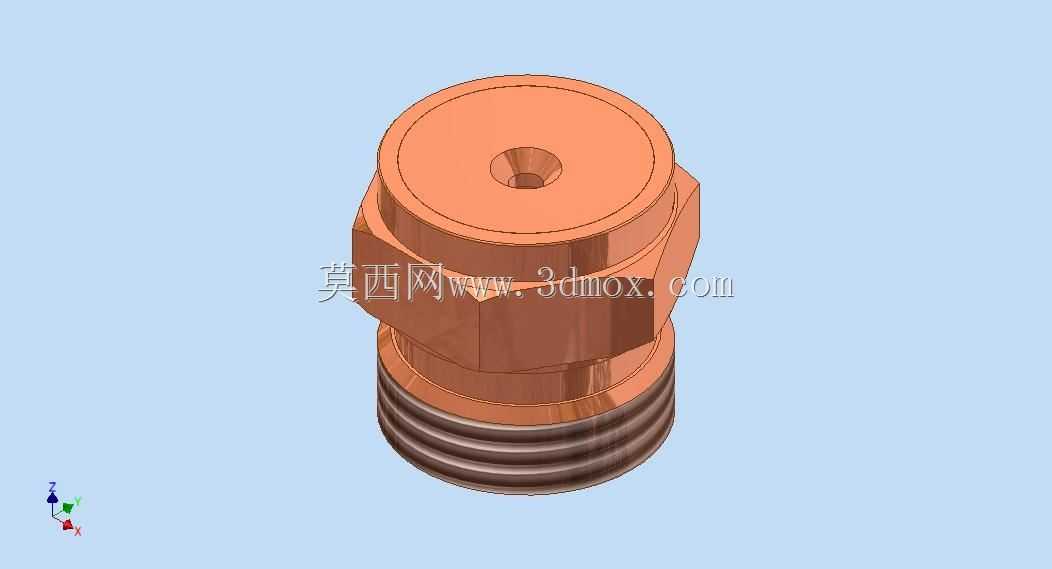

　　在EPS发泡成型设备的冷却回路里，这类水嘴是介质输送的终端执行部件，直接决定模具型腔周边冷却介质的喷射覆盖效果，最终影响泡粒定型的均匀性与生产节拍。从结构设计逻辑来看，整体采用六角加外螺纹的组合外形，下部的外螺纹段用于和设备本体或者管路接头实现螺纹旋合连接，螺纹的公差选用中等精度配合，既保证安装时的旋入顺畅度，又能在额定工作压力下避免介质渗漏，不需要额外打密封胶的场景下，配合铜材自身的微变形特性就能实现端面密封。中部的六角结构是专门预留的装夹受力位，适配标准开口扳手的咬合尺寸，现场安装维护时不需要定制专用工装，用常规五金工具就能完成拆装，六角的对边尺寸经过校核，既不会因为尺寸过小导致扳手咬合时打滑崩边，

　　也不会因为尺寸过大挤占周边管路的布置空间，在密集排布的冷却回路里能预留足够的扳手操作空间。上部的柱形端面中心开有精准定径的喷孔，喷孔的孔径与长径比经过流体仿真校核，能让冷却介质以稳定的柱状流态喷射到指定冷却区域，不会因为孔口毛刺或者流道突变产生散射，避免出现局部冷却不足或者过冷的问题。材质选用铜合金，一方面是因为铜的导热性能优异，能减少介质在水嘴内部流道的温降，保证喷出介质的温度符合工艺要求，另一方面铜材的耐锈蚀性能适配冷却回路里常用的水基介质工况，长期使用不会因为锈蚀堵塞喷孔，也不会因为锈屑脱落污染管路、划伤密封件。安装边界上，这类水嘴的轴向总长度控制在紧凑范围内，安装后突出安装面的高度不会和周边的模具顶出机构、

　　移动导轨产生运动干涉，螺纹旋入深度经过严格限定，既保证连接强度，又不会因为旋入过深顶碰内部流道的其他结构。实际应用中，这类水嘴除了EPS成型设备，也可适配其他需要定点喷射冷却介质的工业设备，安装时只要保证对接螺纹规格匹配、密封端面贴合平整，就能长期稳定工作，日常维护只需要定期检查喷孔是否被介质中的杂质堵塞，不需要频繁拆解更换。
