齿轮连杆式纸上绘图轨迹执行机构

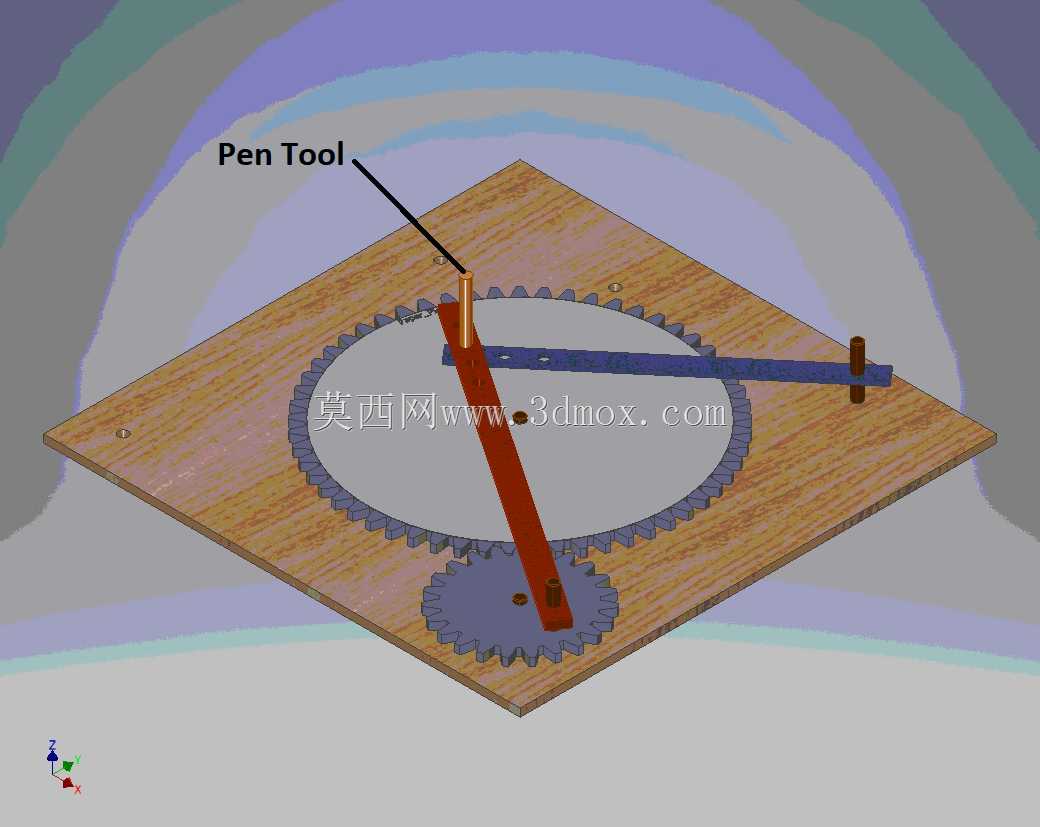

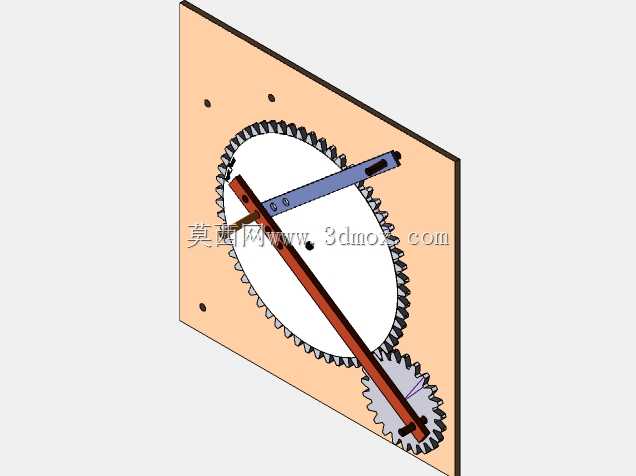

　　这套齿轮连杆组合机构，核心是通过定轴齿轮组的定比传动配合连杆的约束，实现绘图笔端的可控平面轨迹输出，常被应用在教学演示教具、简易图案绘制设备以及轨迹原理验证场景中。从结构布局来看，整套机构以方形安装基板为承载基准，大直径内齿圈固定在基板上作为固定传动构件，与之啮合的小齿轮作为行星运动构件，跨接在两个齿轮上的长连杆同时约束小齿轮的回转中心与绘图笔的安装位，笔具垂直安装在连杆端部的导向套中，笔尖始终贴合基板上方的纸面，保证运动过程中绘图接触压力稳定。设计阶段首先要确定内齿圈与小齿轮的齿数比，这个传动比直接决定了笔端轨迹的花瓣数量与重复周期，齿数比的选取需要匹配目标轨迹的复杂度，同时要避免连杆运动过程中与齿轮安装轴、

　　基板固定件发生运动干涉。安装边界上，方形基板的边长需要覆盖内齿圈外径加上连杆最大外伸长度，预留至少15mm的边缘固定位，基板厚度选取要兼顾支撑刚性与整体重量，木质或亚克力基板都能满足演示场景的使用需求，齿轮副的中心距需要严格按照啮合参数加工，避免出现卡滞或侧隙过大导致的轨迹偏移。功能层面，这套机构不需要复杂的电控系统，仅通过手动转动小齿轮的驱动轴，就能带动连杆做行星复合运动，笔端会自动绘制出连续的封闭摆线类图案，对于机械原理教学来说，能直观展示行星轮系与连杆机构组合的运动特性，也能作为创意绘图装置用于手工图案创作。结构设计中，连杆上的长槽是调整笔端位置的关键结构，通过调整笔在长槽内的固定位置，可以改变轨迹的曲率变化范围，

　　适配不同尺寸的绘图幅面，齿轮与连杆的连接轴需要加装耐磨轴套，降低反复转动过程中的磨损量，保证长期使用后运动精度不会出现明显衰减。实际使用时，只需要将纸张固定在基板表面，调整笔的伸出长度保证笔尖轻触纸面，匀速转动驱动手柄即可得到连续的规则图案，整套机构没有复杂的精密零件，加工门槛低，传动逻辑清晰，既可以作为机械原理课程的实操制作项目，也能拓展为小型文创绘图设备的核心执行结构。
