厨房餐盘逆向成型冲压模具结构

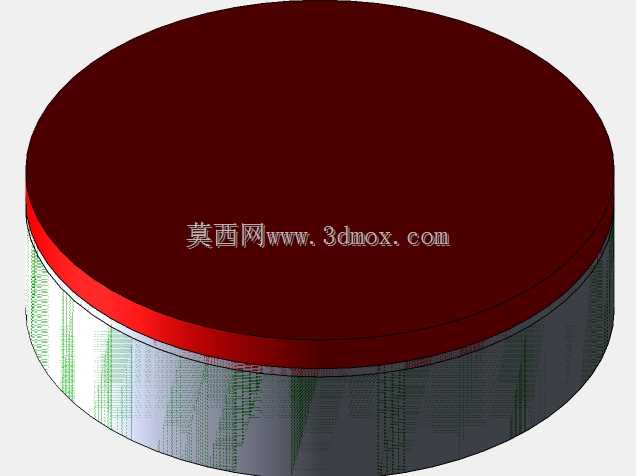

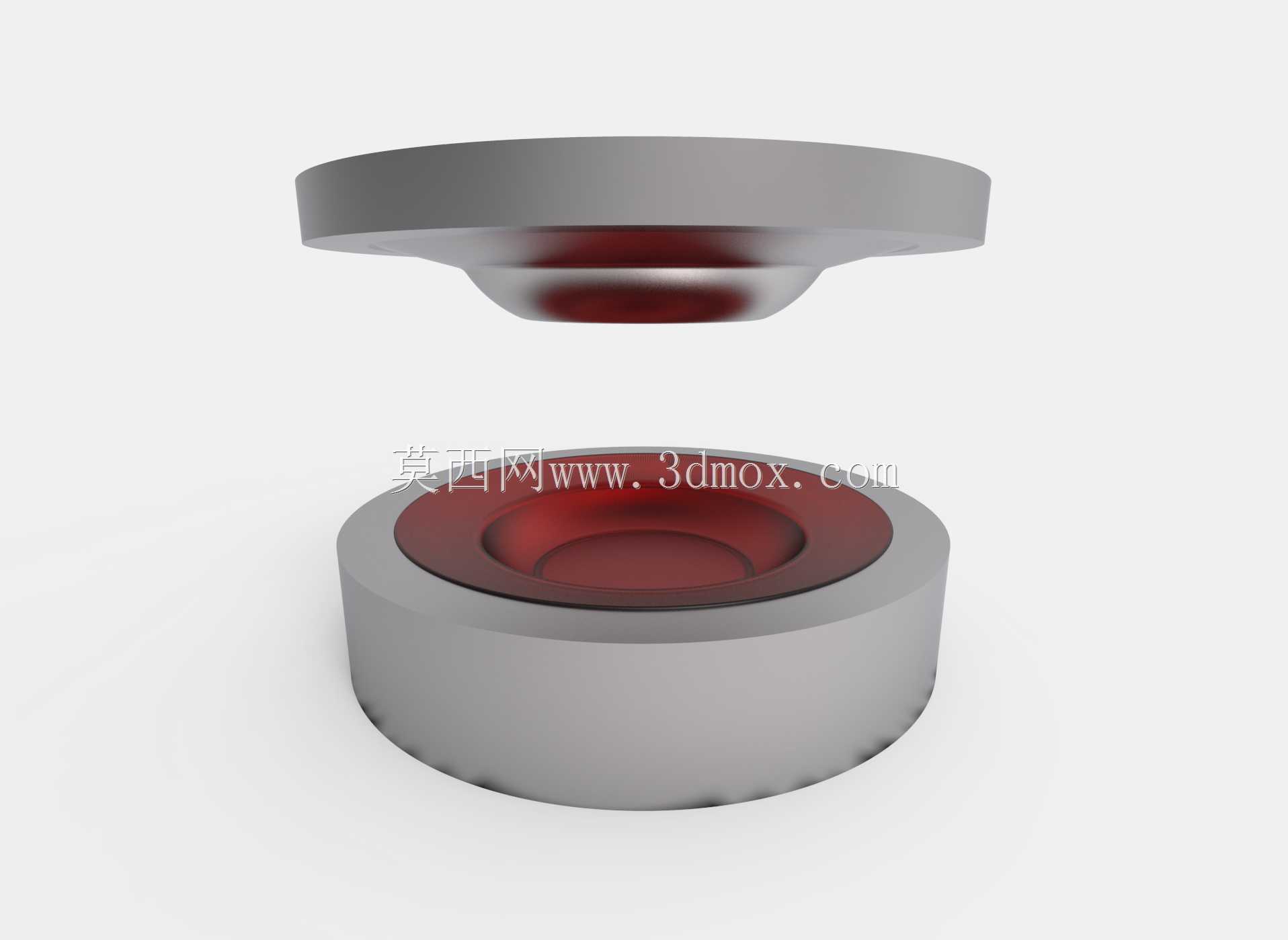

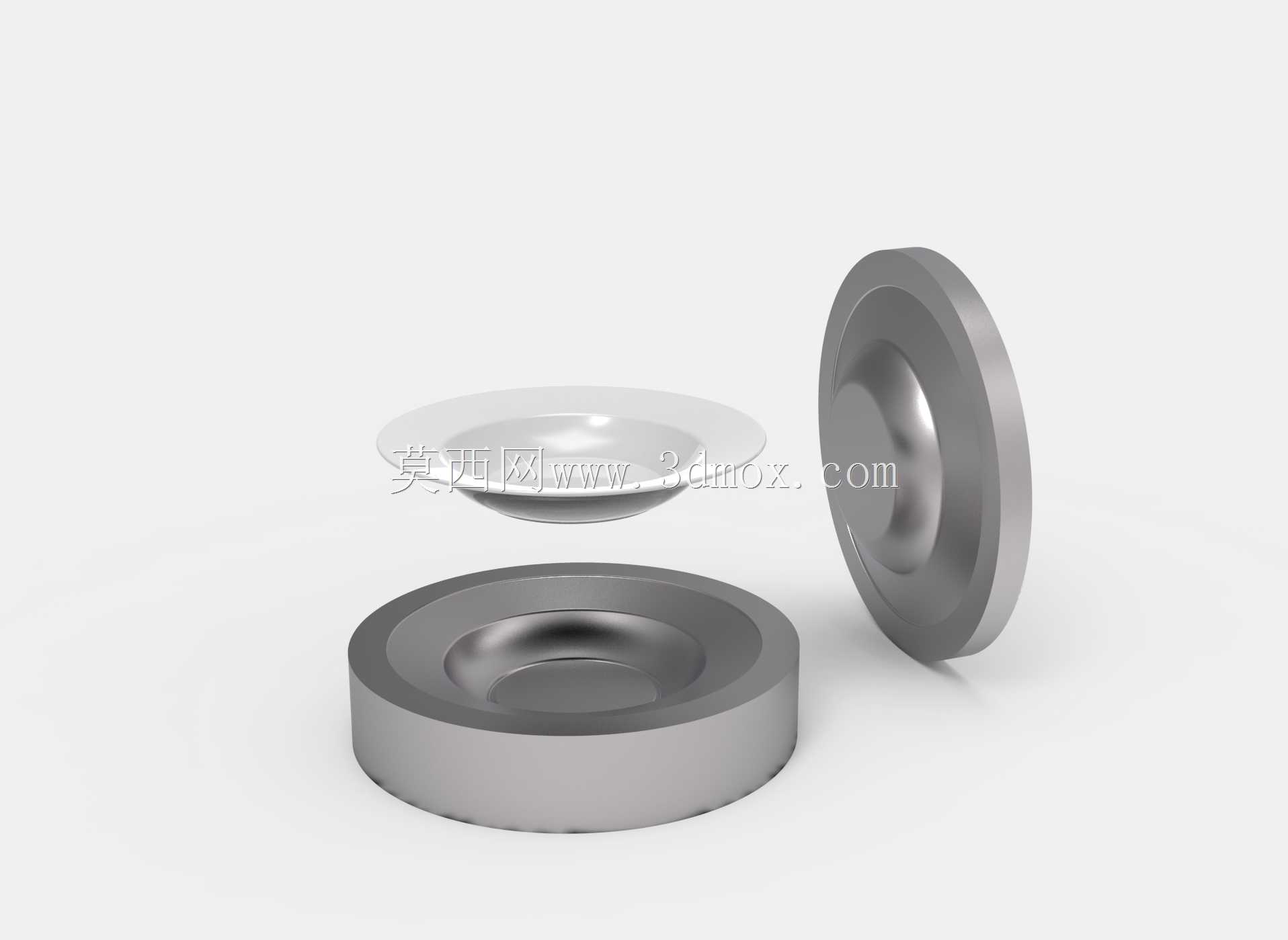

　　这套模具针对日常餐厨场景使用的浅型圆盘类餐盘做成型设计，核心适配厚度0.4-0.8mm的304不锈钢、食品级铝合金薄板的冲压成型工序，可直接安装在公称压力63吨的开式可倾压力机上使用，单工位即可完成餐盘的拉延成型作业，省去多工序分步冲压的定位误差累积问题。从结构上看，模具采用倒装式拉延结构，下模部分为带圆角过渡的凸模基座，基座外缘做了1.5mm的压边圈配合面，成型时压边圈可随压力机滑块的下行提供稳定的压边力，避免薄板拉延过程中出现起皱、拉裂的常见缺陷；上模部分为与餐盘曲面完全贴合的凹模型腔，型腔表面做了镜面抛光处理，粗糙度可达Ra0.8以下，成型后餐盘表面无需额外抛光即可直接进入后续的除油、钝化工序。设计过程中采用逆向工程思路，

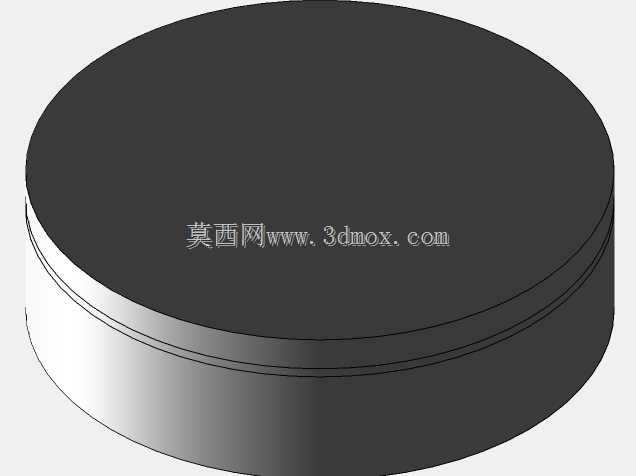

　　先通过三坐标扫描获取成品餐盘的完整点云数据，对扫描数据做曲面重构后，结合薄板冲压的材料回弹特性做了0.3度的回弹补偿角，确保成型后的餐盘轮廓度偏差控制在0.1mm以内，盘沿的平面度偏差不超过0.05mm，满足餐盘叠放收纳的间隙要求。安装边界方面，模具的下模座采用200mm见方的标准模座规格，上模柄直径为32mm，适配国内多数通用压力机的滑块模柄安装孔，模座上的安装螺栓孔距按照标准160mm间距设计，无需额外加工转接板即可完成装夹。模具的合模行程设计为80mm，开模后预留的取件空间可达120mm，可配合简易机械手完成自动取件作业，适配中小批量餐具加工生产线的自动化改造需求。成型型腔的边缘做了R2mm的圆角过渡，

　　避免冲压过程中应力集中导致的模具局部崩损，同时在凸模的中心位置设计了直径5mm的透气孔，开模时可通过透气孔通入压缩空气，避免成型后的餐盘吸附在凸模表面造成取件变形。整套模具的导向采用对角布置的导柱导套结构，导柱直径20mm，配合间隙控制在0.02mm以内，可保证上下模合模时的同轴度偏差不超过0.03mm，长期冲压作业下的模具磨损量更小，单次刃磨修模后的使用寿命可达3万冲次以上。
