多工位连续冲压级进模结构设计

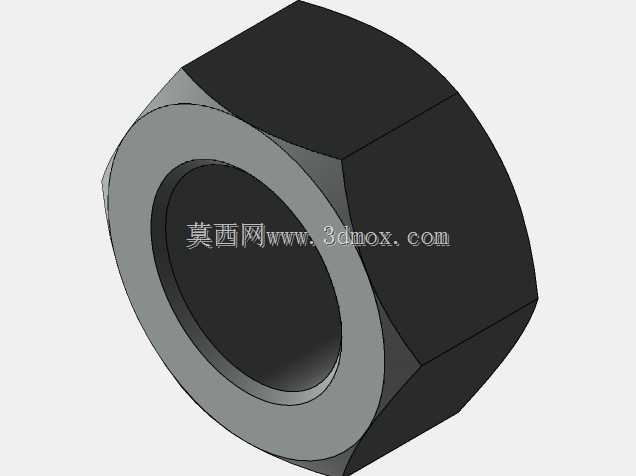

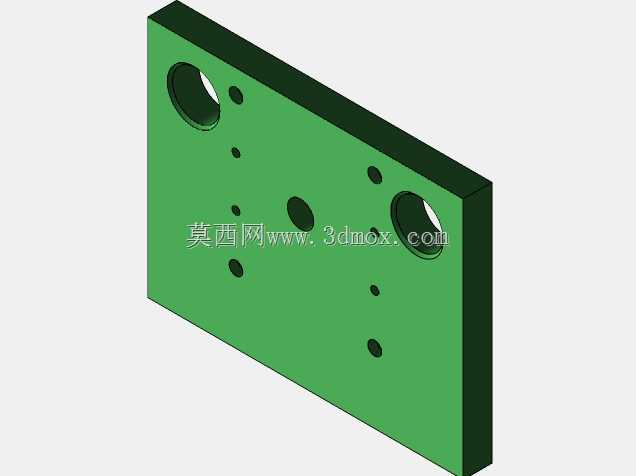

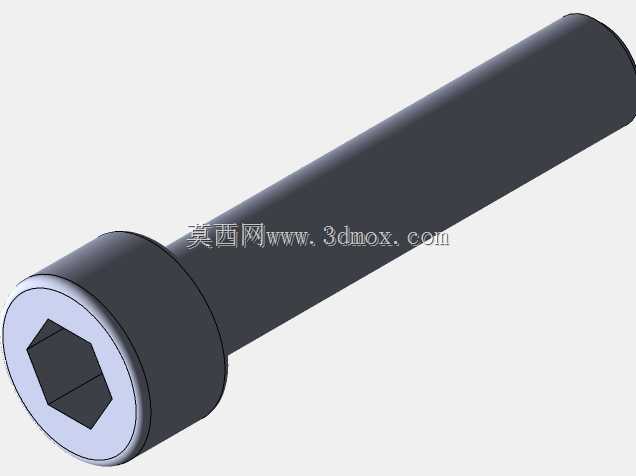

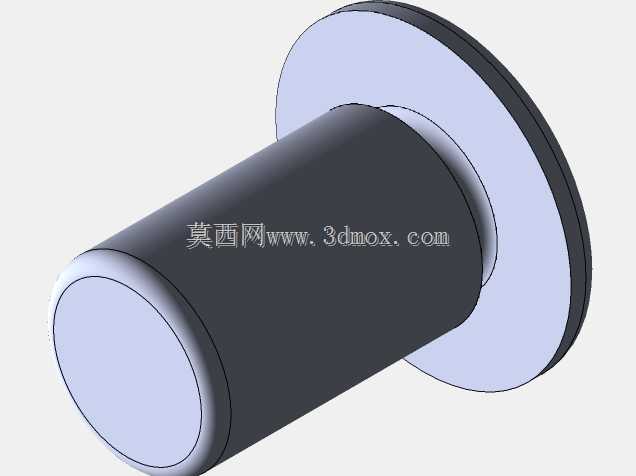

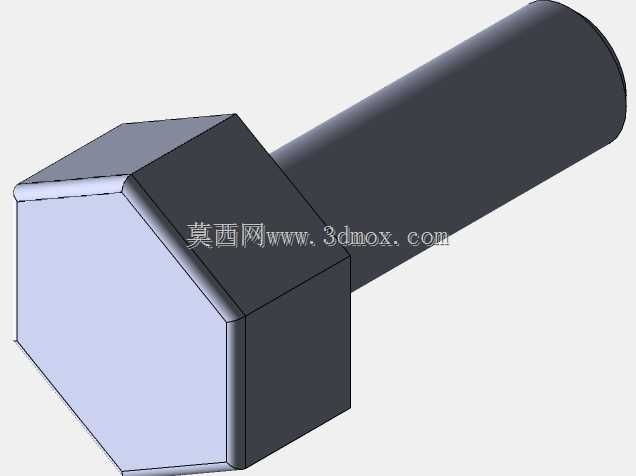

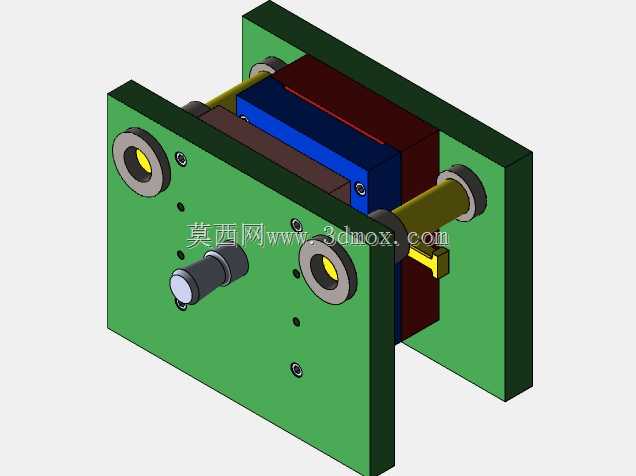

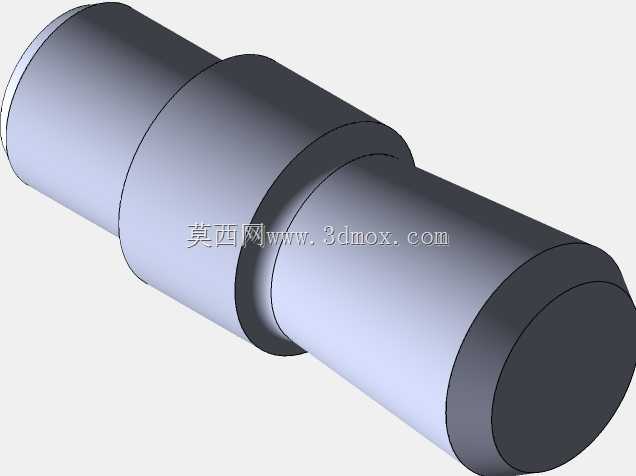

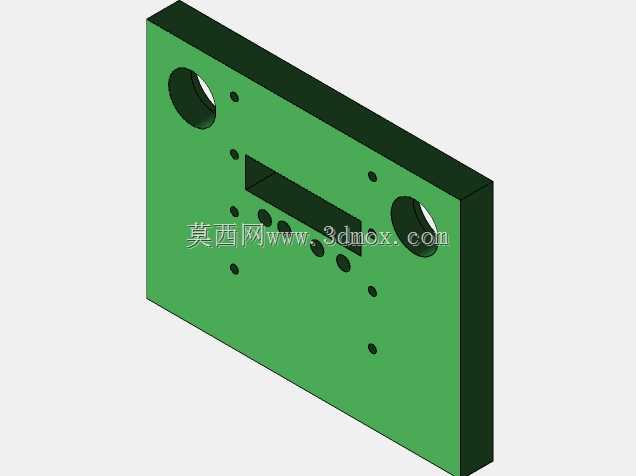

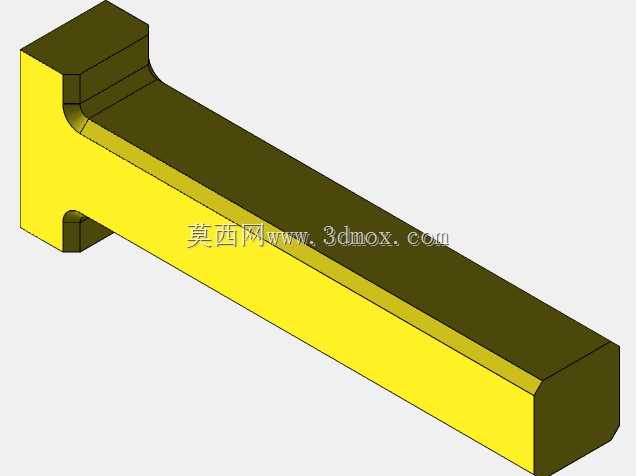

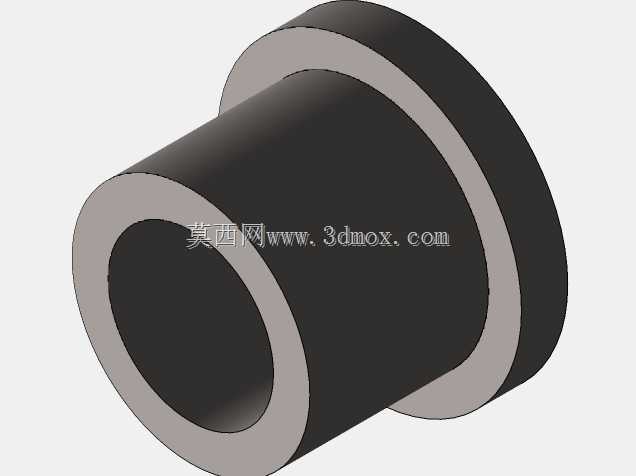

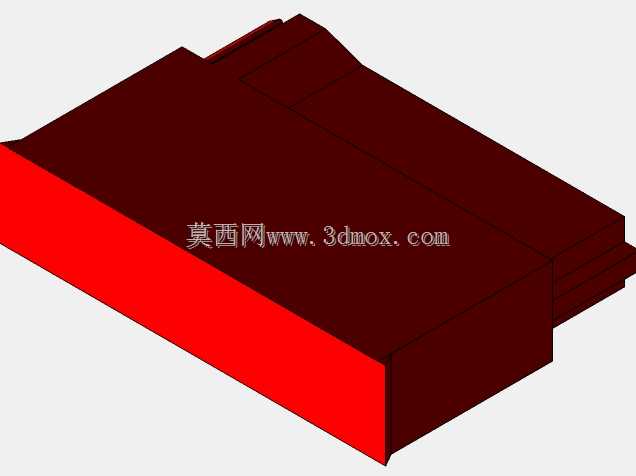

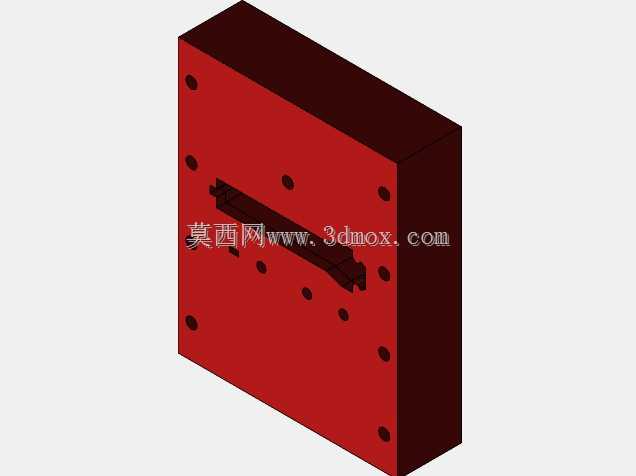

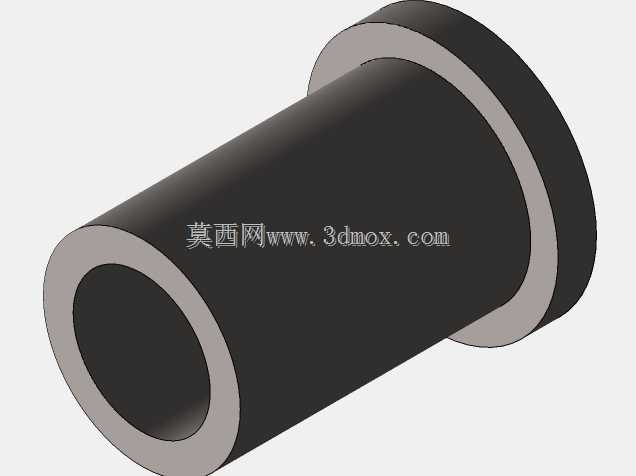

　　这套级进模结构主要面向五金薄料零件的大批量连续冲压生产场景，常见于消费电子五金弹片、小型传感器金属外壳、家电接插件等零件的冲压加工环节，能够在单台冲床的单次行程联动下，完成多道冲压工序的连续作业，省去传统单工序模多次定位、多次上下料的人工周转环节，大幅提升小尺寸五金零件的加工一致性与生产效率。从结构布局来看，这套模架采用标准后侧导柱导向结构，导柱与导套配合间隙控制在微米级，能够承受高速冲压过程中的侧向偏移力，保证上下模合模时的对位精度，避免长期冲压作业后出现啃模、毛刺超差的问题。模座采用加厚钢板加工而成，整体刚性充足，能够抵消高速冲压时的振动传导，减少模具内部凸凹模的疲劳损耗。内部结构依次排布了冲裁、折弯、成型、落料等工位，

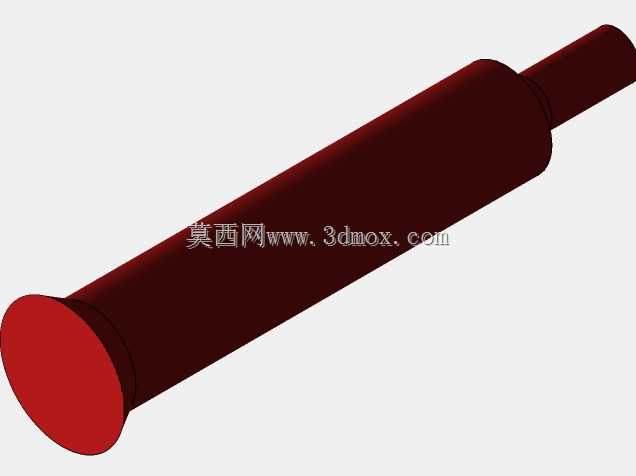

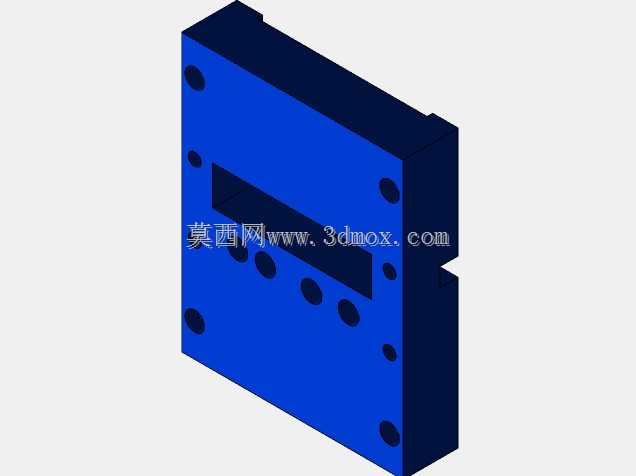

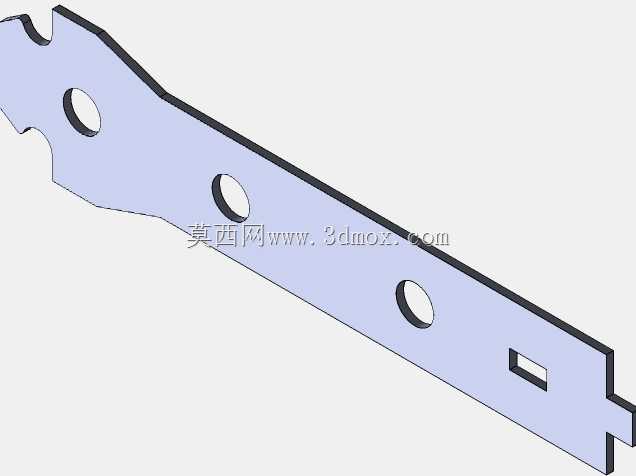

　　各工位之间的步距定位靠导正销与侧刃配合实现，送料过程中带料沿导料板平稳行进，每个工位的加工余量经过反复校核，避免工位间干涉，同时预留了废料滑落通道，冲压产生的边角废料能够沿斜面自然滑落至模具下方的废料收集槽，不会堆积在型腔内影响后续送料。设计过程中优先考虑了模具的维护便捷性，凸模采用快换式固定结构，个别易损冲头磨损后无需拆解整幅模具，只需拆卸对应位置的压块即可完成更换，大幅减少设备停机维护的时间。安装边界上，模架的上下模座预留了标准的冲床工作台T型槽安装位，模柄尺寸适配常规中小吨位开式冲床的安装孔径，导柱的行程范围匹配对应冲床的滑块行程参数，合模时的安全间隙经过校核，不会出现导柱脱套或者上下模硬碰撞的问题。卸料板采用弹性卸料结构，

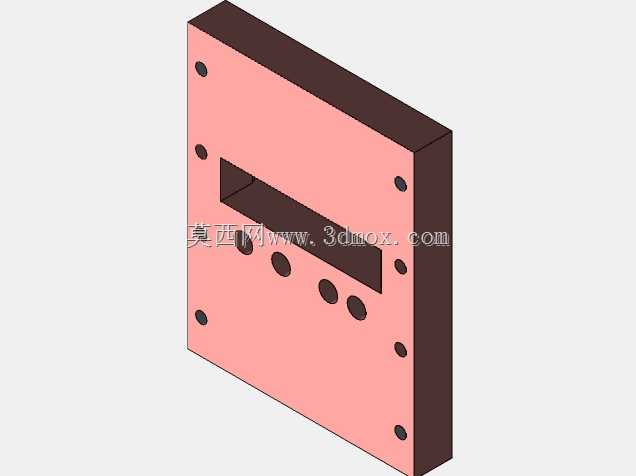

　　内置均匀排布的矩形弹簧，合模时能够先压紧带料再完成冲切，避免薄料冲压过程中出现材料翘曲、拉裂的问题，同时开模时能够顺利将箍在凸模上的带料卸下，保证送料动作顺畅。各成型工位的入块采用合金工具钢制作，热处理硬度控制在合理区间，既保证长期冲压的耐磨性，又避免硬度过高出现崩裂问题，成型面的粗糙度经过精磨处理，能够保证冲压零件表面无明显划痕，满足精密五金零件的外观要求。
